HUD中重影的产生以及消除重影的常用方法

来源:投影时代 更新日期:2023-08-28 作者:佚名

    重影是HUD普遍存在的显示现象,它会极大地影响观看体验。本期我们将介绍重影产生的原理以及消除重影的常用方法。

重影的产生

    HUD将挡风玻璃作为虚拟图像和真实场景的结合器,来自HUD的光线会经由挡风玻璃反射至人眼,使驾驶员能够看到投影的虚像。挡风玻璃存在一定的厚度,也就是说,它有两个表面。当光机中的一束光线以斜角入射时,因空气和玻璃介质折射率的不同,光线会在挡风玻璃的第一表面分别发生反射和折射;而折射后的光线在触达玻璃第二表面之后,会继续发生反射和折射[1]。

    由此,同一束入射光线通常会在挡风玻璃的第一、第二表面上发生两次反射,而这两次的反射光线并不会完全重合,两者会以错开的形式到达人眼;如图(1)所示,内外两层玻璃分别反射的光线同时入眼,形成两个内容相同、位置错开的图像[2]。由挡风玻璃第一表面反射的图像是我们需要的主图像,而由第二表面反射的图像就是人们通常说的重影。通常重影的亮度相较于主图像更低,主图像和重影图像之间的间距(单位为毫米)或该间距对人眼的张角(单位为′或者mrad)可用于评价重影[3]。

    重影的存在不仅会降低成像质量,而且还会给观看者带来眩晕感,影响驾驶者的行车体验。

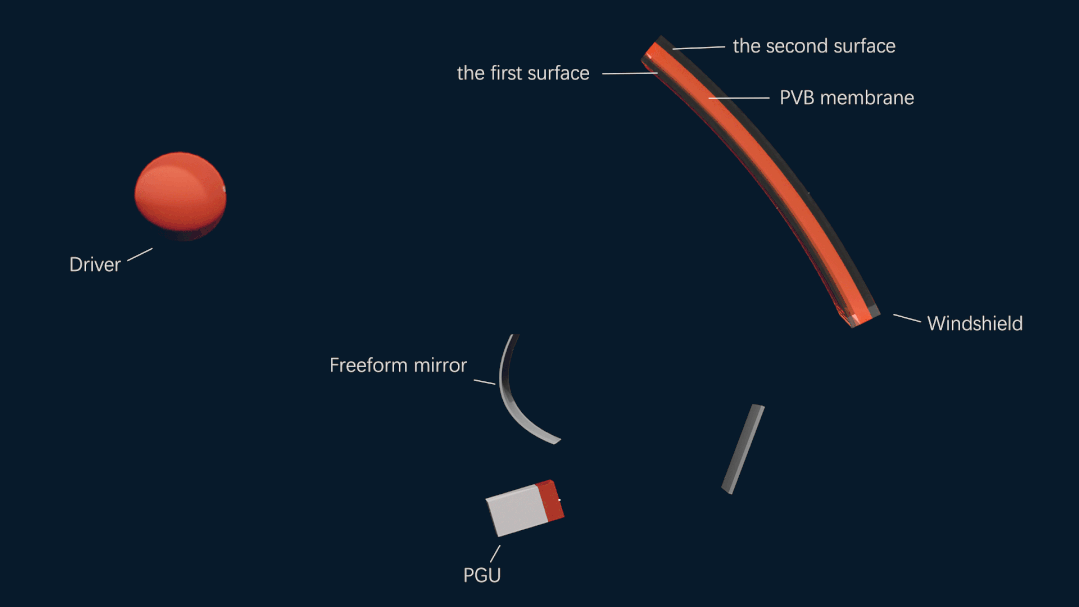

图 (1).普通挡风玻璃上HUD重影的产生(非实际比例绘制)

    针对重影这一问题,目前常见的解决方法是在风挡中运用楔形PVB膜——改变风挡中PVB膜的形状及厚度。除了楔形PVB膜之外,市面上也随之诞生了其他新型消除重影的方式,本文还将介绍一些其他能解决重影问题的技术路径。

楔形PVB膜消除重影

    挡风玻璃的构造是“三明治”结构,即两层玻璃中间夹着一层PVB膜,PVB膜的主要作用为提高玻璃的抗冲击强度,使玻璃破碎时碎片不飞溅,从而增强风挡的安全性[4]。

    普通风挡的PVB薄膜通常为上下统一、均匀的厚度,如图(1)。市面上最常见的消除重影的方法,是将这层PVB膜改装成楔形:从传统的“等厚”,改为“上厚下薄”,呈现出一个立体的楔形角[5]。

    “上厚下薄”导致了楔形PVB膜的一个独特功能:由于楔形角的存在,整个三明治结构的挡风玻璃整体也呈现“上厚下薄”。也就是说,经过玻璃第一表面折射后的光线在触达风挡玻璃第二表面后,反射高度及角度也随之改变,使得入射光线在第一以及第二表面所形成的两个虚像进行重合,从而减弱重影现象(见图(2))[5]。

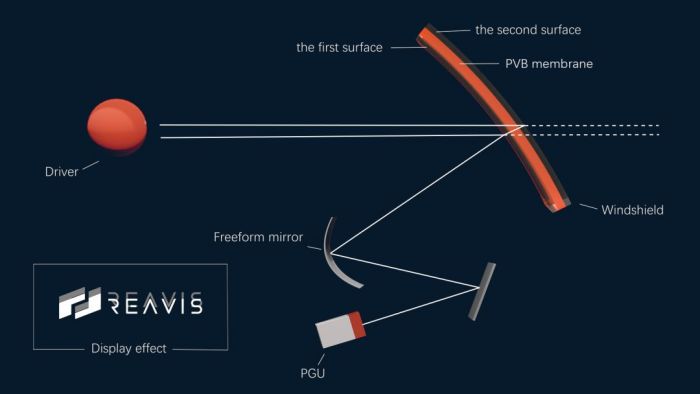

图 (2).利用楔形PVB膜减弱HUD重影(非实际比例绘制)

    楔形膜可以让驾驶员观察到清晰的图像,有效解决重影问题,但该方法也存在一些缺点。首先,楔形膜需要根据每款配置HUD的车型设计,原因在于楔形膜角度与光线入射角度及虚像投影距离(VID)等因素相关,需同时考虑安装位置、HUD光路及风挡造型设计楔形PVB膜夹层[6]。其次,重影的完全消除需要精确的光学和楔形角实现,但考虑到实际生产中的挡风玻璃、楔形膜、HUD、及设备安装的累计公差,重影和主图像无法实现完全重合,特别是在偏离眼盒中心位置的观察角度下。所以即使加了楔形膜,在评价最终成像时,仍然能够检测到一定程度的重影[7]。由此,行业里通常仍会用重影率对HUD进行考核评估,将其控制在一个合理的数值之下。最后,定制化的楔形PVB膜成本也较高,现阶段楔形膜主要运用于乘用车中。对于其他车型,如商用车及轨道交通等,楔形膜的成本会成倍上升,限制了HUD的拓展及应用[7]。

其他新型消除重影的方式

    一种消除重影的技术路线为利用光的偏振特性,调控光线入射到挡风玻璃后反射的偏振态,来减弱或者消除重影。为了更好地理解该技术路线,我们可以先了解两个概念:光的偏振态和布鲁斯特角。

偏振光与布鲁斯特角

    光具有偏振态,自然状态的光(如太阳光)处在随机偏振态,当随机偏振光从一个均匀介质(如空气)传播到另一个均匀介质(如挡风玻璃)时,在两者的表面,一部分光会发生折射,而另一部分光则会发生反射。以光线入射面为基准,把所有不同偏振方向的光进行分解,可以得到与入射平面平行的和与入射平面垂直的光[1]。学界将前者称为P光(P为德语parallel的缩写),后者为S光(S为德语单词senkrecht的缩写,译为perpendicular),图(3)展示了P光和S光在此光学系统中的定义。

图 (3).P光和S光定义

    当偏振光从空气入射玻璃时,会在玻璃表面发生反射,图(2)描述了P光和S光在空气-玻璃界面中的反射率[2]。可以看出,在该界面上,S光反射率相较P光较高,即当光线从空气入射到风挡时,反射光线主要为S光。

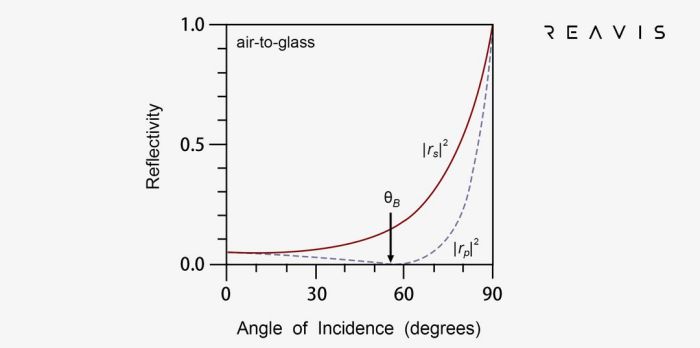

图 (4).P光和S光在空气-玻璃界面中的反射率

    在光从空气到玻璃的表面以57度左右(假设玻璃折射率n=1.5)的角度入射时,P光的反射率为0,这个角度即为布鲁斯特角[5]。当随机偏振光以布鲁斯特角从空气入射玻璃,P光的反射率最低,几乎等同于不参与反射[5]。利用P光在布鲁斯特角下反射率为0的特点,可以进行HUD中重影的减弱或消除。

    前文提到,虽然P光反射率为0,S光依旧会在挡风玻璃前后两个表面进行反射,使人眼接收到两个虚像。所以单凭布鲁斯特角并不能解决重影问题。

图 (5).仅以布鲁斯特角入射,重影依旧存在

    为了实现无重影投射,我们可以在光学系统中使用一种产生P光的光机,对于整个光学系统来说,由光机产生的线偏光将全部以P光的偏振态射入挡风玻璃。基于P光在空气至玻璃界面的弱反射性[3],以布鲁斯特角入射的P光光线在第一层玻璃无反射,仅有折射;折射的光线会产生P光以及S光,该组合到第二层玻璃的表面会发生反射以及折射,此时少部分的光会经由反射最终到达人眼。因此,通过P光光机以及布鲁斯特角的配合,可以实现重影的消除。

透明纳米膜

    在上述方法的基础上,为了提高虚像亮度,可在使用P光光机且布鲁斯特角入射的前提下,于挡风玻璃内添加一层P光反射膜,可将折射进入玻璃的P光在反射膜处反射,从而提供无重影的虚像。该反射膜一般由多层结构组成,呈现高透明度以及对P光的较高的反射率,业界有称之为透明纳米膜。此外,该膜有时也会在布鲁斯特角左右的一定入射角度内单独使用,或者配合楔形膜进行使用[6]。

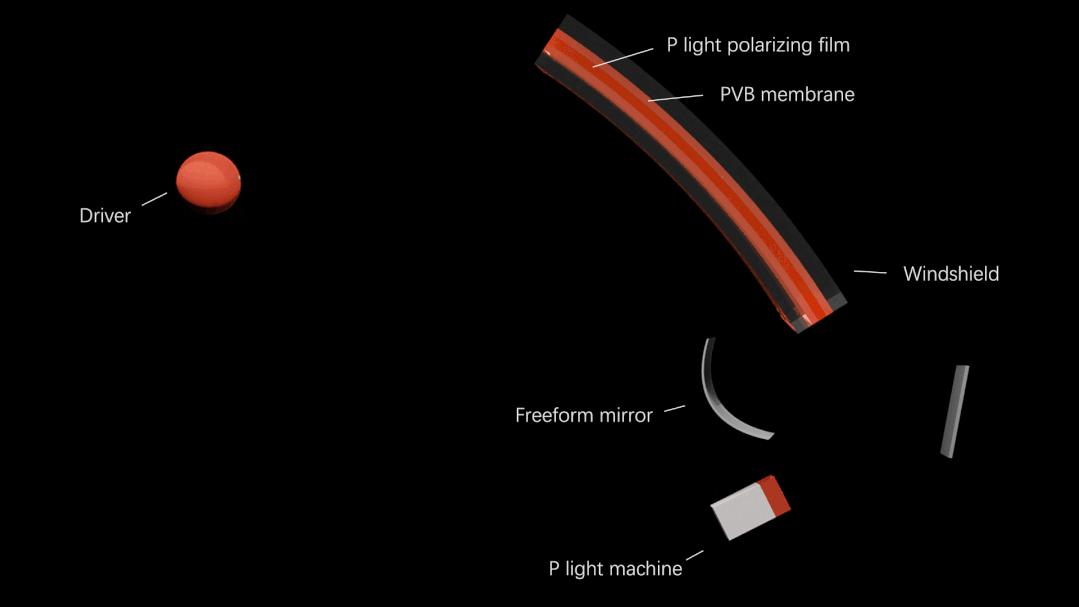

图 (6).以布鲁斯特角入射,配合P光光机和透明纳米膜,可消除重影

    如上文介绍,使用偏振方法消除重影需使用P光光机、布鲁斯特角、甚至P光反射膜,所以该系统对于入射角度的要求较为苛刻,较难满足不同车型以及挡风玻璃的设计需求,同时该方法也增加了HUD的设计复杂度和成本。此外,当入射角度在以布鲁斯特角为基准、上下一定范围浮动时,P光反射像的亮度会小于原像的1%,也就是说成像亮度也可能会受到影响[4]。

Parallel Vector(PV)重影消除技术

    不同于楔形PVB膜方案偏振方案,睿维视发明了平行矢量PV技术,该技术可通过对核心光学器件自由曲面以及光学系统的设计,无需使用楔形膜或者偏振光,即可实现重影的消除。PV技术已经过4年的开发认证,可适配不同厚度和倾斜角度的风挡玻璃,不同的入射角度,不同的虚像距离VID,以及不同类型的光机(TFT、DLP、LCoS、LBS),已有多个量产项目上搭载了该技术。
