Extron FOX3 光纤解决方案成功为北卡罗莱纳州应急指挥中心保驾护航

    北卡罗莱纳州的公共安全部门要求对其应急指挥中心 (EOC) 的情报室进行升级改造，并为内部团队及第三方机构增设小组讨论区。设在首府罗利国民警卫队联合总部的 EOC 是该州开展灾后恢复、国土安全、减灾及核事故防御等重要工作的核心根据地。因此，用户方要求升级后的 AV 系统需支持集成专用软件的计算机、媒体服务器和广电新闻等更多信号源。用户还可使用桌插自主连接笔记本电脑等个人设备至系统。显示系统包括专业投影、3×3 拼接墙及不同尺寸的平板显示器(最大 96")。此外，EOC 所有房间应实现互联，且系统应支持强大的流传输功能，并兼容现有的视频会议和广播系统。对此类关键任务环境而言，系统部署及安装的高性能、灵活性和可靠性是重中之重。直观的操作亦是必备条件。

    解决方案

    官方选择 IIS 公司作为项目集成商负责 AV 系统的设计和部署。通过与当地 IT 团队的紧密合作，大家一致选定了 Extron FOX3 光纤系统。

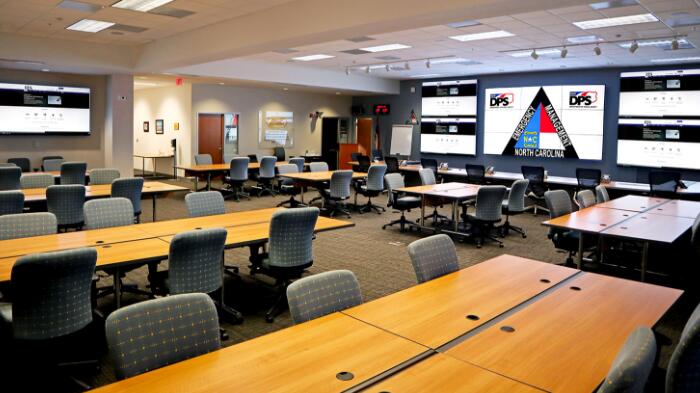

    为提供各类应急响应支持，AV 系统的核心设备为 Extron FOX3 模块化光纤矩阵交换器，新增的 14 个分区通过多模光纤架构接入系统。而在验收前，另有多个房间通过光纤被接入系统。因此，该 EOC 最终包含升级的情报室 (核心区)，不同规模的会议室、培训室及特定机构分组办公区。

    对应急指挥中心而言，AV 系统的可靠性是至关重要的。所以，Extron 自然成为我们的最优之选。

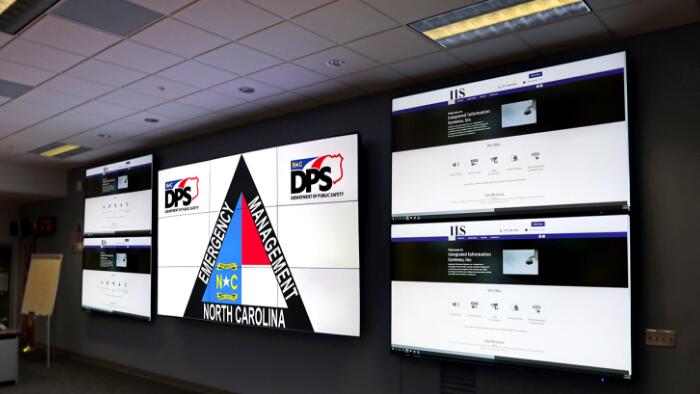

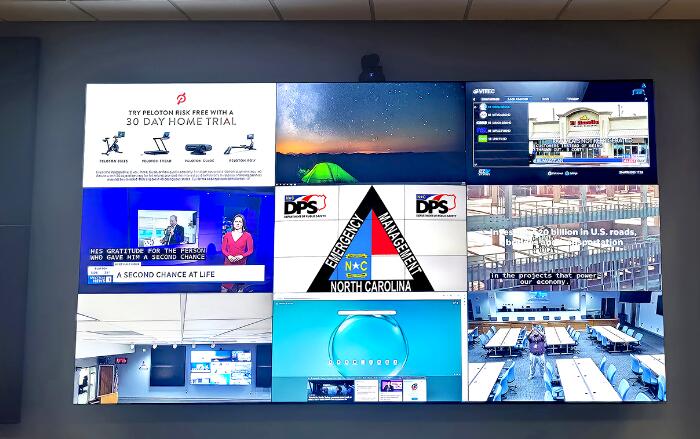

    来自多路 4K/60 HDMI 和 USB 信号源以及摄像机的画面内容可同时显示在 EOC 不同显示设备上。执行任务时，情报室的 3×3 拼接墙为主显示设备。它和室内其他显示器同时用于提供危机和资源监控、分析和服务协调的汇总信息。FOX3 矩阵同时为 Extron Quantum® Ultra 4K 拼接墙处理器提供信号，使其能以多窗口并按照不同的排列布局被显示在拼接墙上。

    集成的 Extron Vector™ 4K 图像解析度转换和 HyperLane® 视频总线技术可确保精准的图像解析度转换，及流畅的实时内容演示，无论怎样布局，帧率都保持不变。小组办公室可访问与情报室相同的信号源，各房间都配备大小适宜的平板显示器 (55" 至 75" 不等) 和 10,000 流明的投影机。员工办公室设有 5 个工作站，每个工作站都配备 75" 墙面型显示器。

    我们选用 Extron 是因其行业领先的产品和无与伦比的服务支持。此外，Extron 在罗利设有办事处。这也是令我们的解决方案对客户更具吸引力的重要因素。

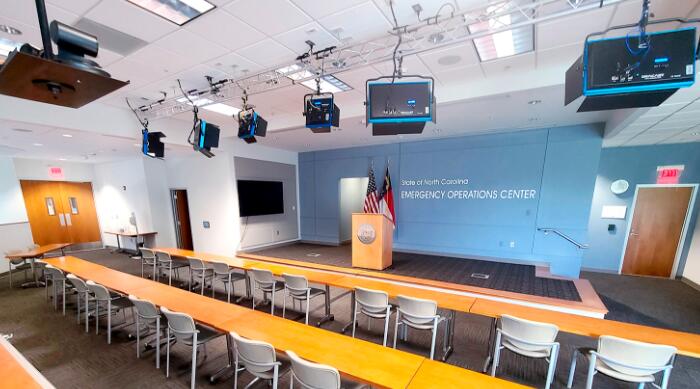

    至少配备一个投影系统的房间用于接待媒体及受邀嘉宾。如州政府向民众发布公告的联合情报中心，以及州长/副州长与应急工作人员、VIP 贵宾及新闻媒体举行电视简报会的媒体室。入口大厅设有多个面向 75" 显示器的舒适座椅，供场外观众使用。另一个集成多显示设备的房间为商用应急指挥中心，红十字会、 商业捐助者及合格志愿者亦可使用该中心。该项目配备的Extron FOX3 模块化光纤矩阵切换器最高可配置为 160x160 的输入/输出尺寸，能够为所有房间提供信号分配。

    FOX3 为毫不妥协的 AV 信号品质保驾护航

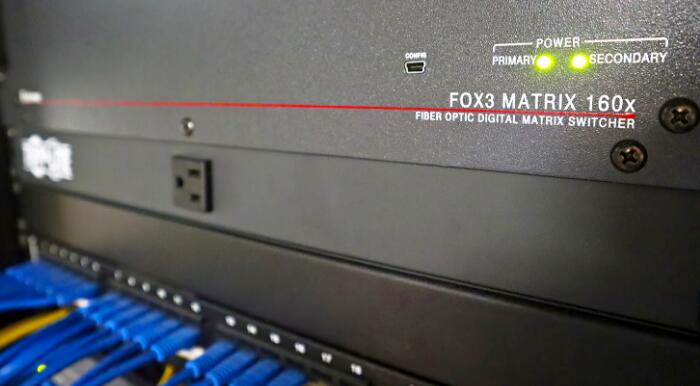

    FOX3 Matrix 160x 当前配置为 104x104，其通过多模光缆架构为整个中心提供 4K/60 HDMI 视频、音频、USB 和控制信号的切换及分配。输入/输出板卡支持 4:4:4 色度取样，可确保为不同显示设备提供最佳的图像品质。必要时，支持团队还可通过光缆启动 3D 同步。机箱剩余的插槽可预留给未来系统扩展。

    系统部署大大简化了 USB、控制等双向信号的路由，同时也依然保持 EOC 内部及与远端之间视音频的安全单向数据传输。上述 FOX3 矩阵切换器功能，及支持冗余的热插拔电源及内部系统监控等特性，赋予 AV 系统面向未来的能力，并可确保在应对各类危急事件时的不间断运行。

    FOX3 光纤发送器通过单根光纤发送 AV 信号，用于各房间互联的接收器亦使用单根光纤。安装在各显示设备端的 FOX3 接收器可通过第二根光纤，实现 RS-232 插入，用于显示设备控制。

    SMP 系列H.264 流媒体处理器用于现场记录，可将 AV 信号内容流传输至其他房间或现场。为支持情报室的视频会议，主工作站系统集成了MediaPort® HDMI 和音频至 USB 图像解析度转换桥接器。

    Extron 音频产品助力清晰而便捷的协作环境

    DMP Plus 系列 12x8 音频 DSP 处理器与 FOX3 矩阵其中一个 Dante® 端口(共 2 个)对接，可为情报室实现音频信号分配。该处理器的另一 Dante 端口(共 4 个) 则连接中心网络。其还支持自动混音，以及音频滤波器、动态处理、AEC、VoIP 和 Dante 的轻松配置，也可发送音频至任一流媒体处理器，或 MediaPort 图像解析度转换桥接器的麦克风/线路输入，实现完整解决方案。

    安装在设备间机柜的 XPA Ultra 系列四通道功率放大器可将放大后的音频分发至全音域 Flat Field® 扬声器。IIS 团队认为，放大器 70V 的输出功率可满足所需的音频放大需求，其半机架宽的外壳也大大节省了宝贵的机柜空间。对流冷却放大器带螺丝锁定的输出端可提供安全连接并易于集成。2'x2' 的薄形天花板扬声器更可被轻松嵌入天花板吊顶，进一步简化安装。

    成果反馈

    要想让情报室在系统升级期间保持运转，并随时应对突发事件，需满足极高的技术要求，并可随机应变。Extron 团队凭借其产品和服务支持为 EOC 实现了不间断运行。可以说，Extron 本身就是一流品质的象征。

    升级后的系统实现了快速、流畅的内容演示，受到北卡罗莱纳州官方部门的深度好评。他们使用 EOC 集中监控、控制并共享来自不同信号源的视音频内容，以与当地或现场人员进行通信。事实证明，并不仅是 FOX3 系统为日常活动带来高效率和有效性，EOC 的全新系统在整个演习和应急模拟演练中，也大大优化了不同机构之间的监测与协作。简言之，全新升级的 EOC，让北卡罗莱纳州有十足的信心应对未来各类气候或城市紧急事件。
