Extron 切换、音频及控制系统为现代化写字楼打造令人惊叹的屋顶会议中心

    745 Thurlow 是温哥华中心商区的现代化写字楼，总面积 400,000 平方英尺。这里归属于 QuadReal 地产集团，是当地市中心首批获得 LEED-CS (核心和外壳) 金牌认证的写字楼之一。尽管它具有灵活的设计架构，优越的地理位置和便利的交通条件，但这却不是企业选择入驻的核心因素。在享有大楼所有便捷设施的同时，租户们可独家使用位于顶楼 25 层的两间会议中心，及其相邻的休息室和屋顶露台。从会议中心，人们能够俯瞰整个城市和北岸山脉的美丽景色。因此，这里备受租户们的青睐，他们常年选择在这里举办各类商务会议、活动、派对及瑜伽课等。屋顶露台配备有一个燃气取暖器和多张桌子，还有一个烧烤休闲区。这里也是每年在英吉利湾举行的“本田之光”烟花汇演的最佳观赏点。

    项目挑战

    虽然租户们因各种理由而爱上屋顶会议中心，但至少在大楼建成的头 10 年里，AV 系统不是理由之一。因原先的集成商未能完全交付项目，一些按键面板无法正常工作，部分系统功能从未启用。而系统设计中包含的部分设备也未安装，或安装了未连接，导致了楼内的 AV 系统无法满足用户对各类功能的需求。例如：系统内信号源设备输出的 720p 或 1080p 的视频无法进行升频转换，以及缺乏自动化操作，即使最简单的演示设置，也需要安保人员或物业经理的现场协助。而这些人员往往因升职或裁员等频繁更换。可想而知，这一系列问题会带给租户和物业部门怎样的烦恼和困扰。

    解决方案

    “我们几乎面临着项目改造可能遇到的所有挑战，不仅要巧妙地利用原有设施，以最大化地降低改造成本，更要最大限度地提升系统的功能性和易用性。”

    为确保原有系统在升级前能正常运行，温哥华首屈一指的系统集成商 Limitless AV 接管了这一过时的系统，并积极为用户排忧解难。在受疫情等因素影响，历经多次延期后，他们终于获得授权为大楼设计并安装全新具有尖端技术的系统，实现自动化的同时，更优化所有与会人员的会议体验。

    设计团队计划构建一套可支持广阔连接，并能让用户无需第三方协助即可轻松自主操作的系统。为此，他们分别选用了 Extron 切换、信号延长、音频及控制解决方案。

DTP 保障系统连接及控制

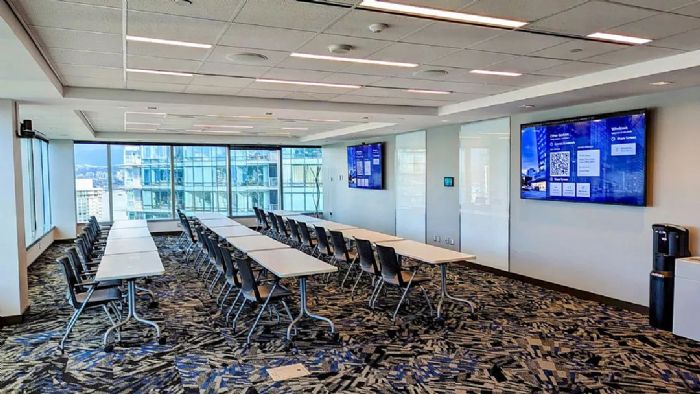

    DTP CrossPoint 84 4K 8x4 图像解析度转换演示矩阵切换器负责为会议室内所有 AV 信号提供路由。空间较小的英吉利湾会议室配备单台 86″ 4K 显示器，另一间较大的斯坦利公园会议室则配备同尺寸的显示器 2 台。

    集成商为这两间会议室集成了蓝牙、无线演示、会议摄像机和天花板麦克风等功能及设备，用户可通过 Zoom 或 Microsoft Teams 开展视频会议。两间会议室均提供多个 HDMI 接口，方便用户连接其笔记本电脑和其他信号源设备。输入的视频信号可自动进行图像解析度转换，以确保清晰、优质的内容演示效果。

优质的音频处理确保语音清晰度

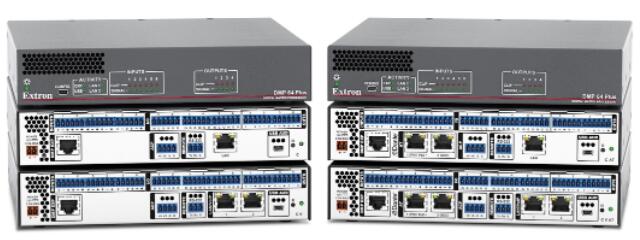

    DMP 64 Plus DSP 处理器的集成使得音频系统功能得到进一步扩展。它为斯坦利会议室及其户外露台的无线麦克风提供信号处理。与此同时，系统设计师能够将整个会议中心划分为三个不同的音区：会议区、走廊及露台。这使得各音区可单独进行离散控制和微调，并适应各种音响系统的应用。

TLP Pro 触摸屏简化系统控制

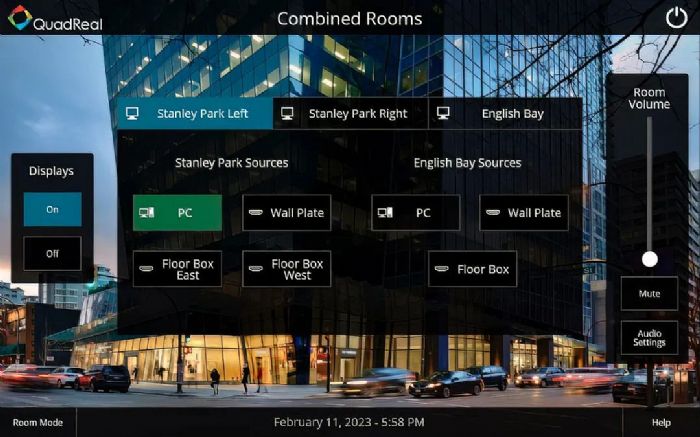

    DTP CrossPoint 矩阵切换器集成的 IPCP 控制处理器实现了 AV 系统的一体化控制。集成商无需为系统单独配备控制处理器，从而大大节省了机柜空间。安装在各会议室墙面的 TLP Pro 1025M 10″ TLP 触摸屏让用户可通过其界面上的按键，轻松控制所有视频、音频及房间功能。集成商利用 Extron GUI 设计主题重新编辑，创建了一个定制化的用户界面。该界面围绕 QuadReal 地产集团的品牌特色进行创建，并以 745 Thurlow 大楼外观为主要元素。直观的操作界面让用户可完全控制整个系统，无需再寻求他人的帮助来启动会议模式。

    两间会议室既可独立使用，也可合二为一。合并后的空间可容纳 80 人。Extron ECM S10 隔断感应器通过红外线感应两房之间移动式隔板的位置。控制系统亦可根据实时布局，自动切换为隔断或合并模式。必要时，其还可进行个性化配置。室外走廊墙面的 TouchLink 触摸屏用于音区的选择及分会场和露台音量的调节。集成商对系统也进行了分区，以满足室内和户外同时举行不同活动的需求。

    成果反馈

    “我们有十足的信心能够利用 Extron 技术为用户提供最优的解决方案，因为我们深知他们能够按时交付产品，并为我们提供 100% 的服务与支持。近期我们接到的求助电话数量近乎为 0，显然用户们已经有了真切的感受，全新系统为其操作带来极大的便利。”

    Barton Moxness

    总裁

    集成商 Limitless AV
