    新年伊始，我们正式工作之后，就开始整理疫情期间因为各种问题没有最终调试的项目名单，争取今年春天早早的就把这些场地调试好，让用户用上仔细调教性能完全发挥好的系统。经过筛选和联系，我们第一站选择了河北劳动关系职业学院。

    有一点值得和各位分享：L-Acoustics对于所有的固定安装项目不仅有设计前的严格把关也有最终调试和交接的要求。为了保证每一个项目都能达到预期效果，L-Acoustics工厂培训和认证了一批L-Acoustics认证校准代表（L-Acoustics Certified Calibration Delegate ）。这些代表是从一批候选人中间筛选、培训和考试认证之后，被允许代表厂家对固定安装场地的扬声器系统进行校准，并且需要将建模软件Soundvision和驱动系统管理软件LA Network Manager的数据连同英文报告一起交给厂家。厂家有专门的工程师审核，审核之后这次调试才算是合格。现在我们公司有多名工程师获得工厂认证，具有调试的资格，所有的固定安装项目最终都需要他们去调试和审核。也就是说，我们每一个固定安装项目都是有质量保证的，绝不是出完货之后就不管不问了。

    去调试之前，我们先收集了项目相关资料，并和销售以及前期指导安装的同事李腾一起开会沟通该项目的信息，提前做好规划。经过查看资料和会议沟通，我们了解到这个项目是一个学校的报告厅，观众数量大约是400人。调音台是DiGiCo SD12-96和D2 RACK；左右主扩扬声器是A15i Wide，每组2只，和一只KS21i一起明装吊挂在台口两侧；台口还有3只X8作为台唇补声；流动返送是4只X12。按照华汇的内部标准，这种规模的项目需要高级产品经理以上的技术人员才可以做最终调试，最终安排我（轩辕诗颂）带领北京产品部同事李腾和李琦一起前往。

    到达场地之后，我们先是和场地负责人冯老师了解了这套项目安装之后的使用情况。并且为因为特殊原因没有及时做最终调试表示了歉意。冯老师学习录音艺术专业出身，是一位理论知识渊博，工作经验丰富的年轻人。他表示虽然这套系统还没有最终调试，他只是在调音台上简单做了两个GEQ，感觉效果已经很好了。希望经过华汇工程师的调校能让系统性能发挥到最佳。

    随后我们按照公司工作流程要求，先是勘查测量场地。李琦同学按照培训要求重新核实场地尺寸信息和温湿度等情况，将测得的信息同步到Soundvision文件里。结果发现实际场地和使用方最早提供的略有不同，我们重新根据场地信息做了扬声器角度计算与自动FIR优化。

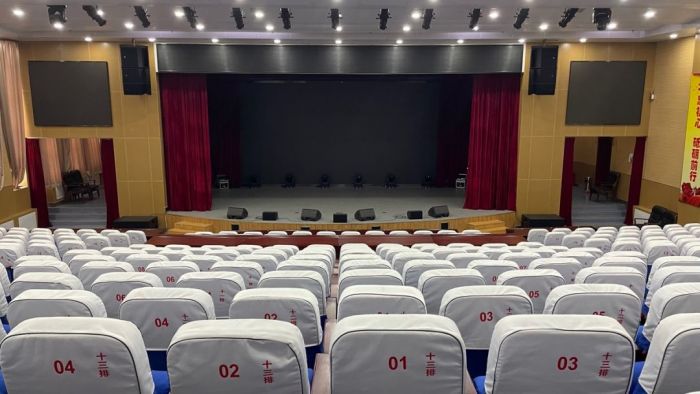

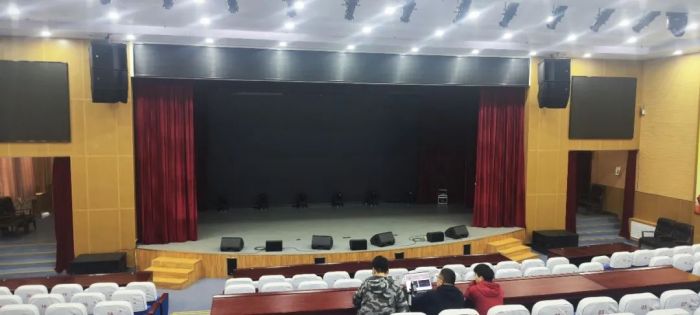

观众视角图片

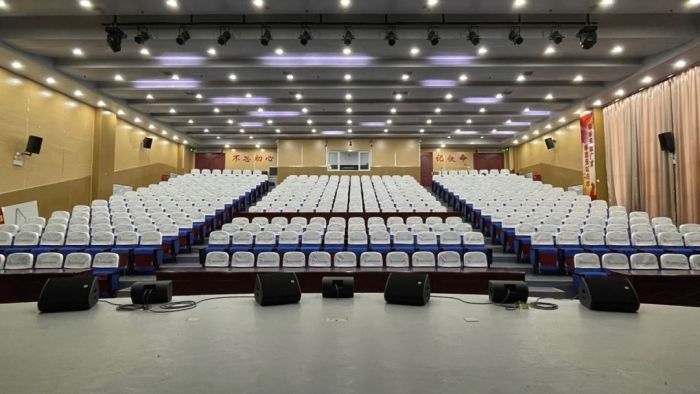

舞台视角图片

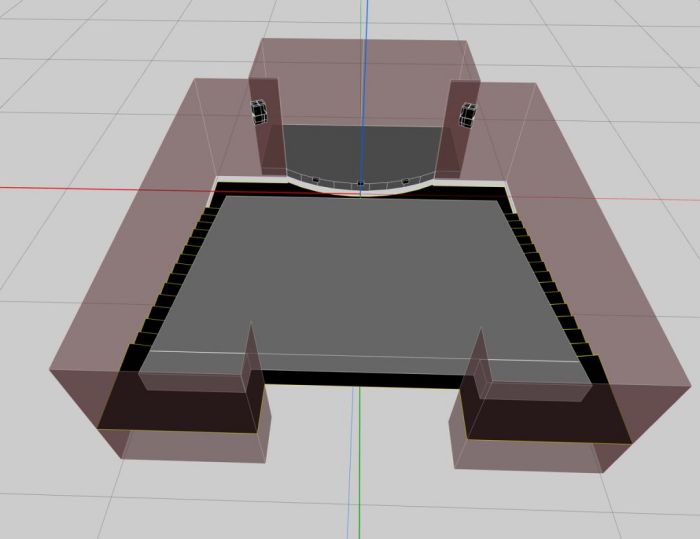

重新核实之后的Soundvision模型

优化后的声压级分布

    同时我们和冯老师一起用拍手掌和大声说话的方式初步了解了场地的建声状况。经过我们一起判断，该场地建声条件良好，作为会议场所使用混响时间适中，也可以兼顾演出。并没有出现固定安装场地经常遇到的高音吸收比较严重，中低频吸音不足的问题。这也为扬声器系统发挥好效果提供了好的基础。「有这么一个比喻:室内建筑声学条件就好比是大路，音响系统就好比车。平坦笔直的高速路上汽车才能才能发挥它最好的性能。再好的越野车用多贵的减震系统在泥泞曲折，大坑小洼的路上也不可能获得高速公路上的驾乘感受。稍微有点问题的路况就是考验司机的技术水平时候了。」同样怎么在不是那么完美的空间里把扬声器系统安装调试好也是对系统工程师的考验。

    接下来按照工作流程对整个系统做检查，包括调音台系统设置和功能检查，扬声器安装检查等。检查完毕之后将更改好的Soundvision文件导入LA Network Manager，并检查固件版本和预设，最后使用软件中的Load Checker功能检查功放和扬声器是否匹配，各只扬声器与所在group是否匹配等。

现场Load Checker结果

    我们认为：系统检查在整个调试工作中至关重要。只有建立在科学设计和精准施工以及准确检查之后的系统调试才有可能获得好的效果。大家知道，飞机每次飞行之前都需要严格检查每一个部件是否正常工作，即使有一个螺丝有问题，飞机也不可能被允许升空。音响系统也是一样，从音源到扬声器任何一个环节有问题都会影响到最终的效果。音响系统也是遵循木桶原则的，如同我在和同行聊天时候说的那样：「系统设计决定效果上限，是否精准施工和系统检查决定效果下限，调试只是在最后环节的测量验证。」

    经过核实和计算并结合视觉与听感之后，我们认为现在扬声器系统有以下可以优化的地方：

    1、主扩扬声器垂直角度可以向上抬头，以获得更好的前后均匀度，控制室位置也能听到更多直达声。

    2、主扩扬声器水平角度可以略微调整，以获得更好的水平均匀度。

    3、主扩扬声器组中第一只A15i Wide的内侧Panflex角度从55°调整为35°，减少后区中间的交叉。

    上述三个部分调整完之后，获得了很好的效果。这也说明Soundvision软件十分准确，是很好的设计工具。

    上述工作做完之后，就已经到了下午三点多钟，我们准备开始校准扬声器系统了。校准之前，我们先在Soundvision规划测试点位。根据一般固定安装场地测试选点原则结合现场实际情况，我们认为主扩系统需要6个测试点位，台唇扬声器需要2个。有关测量选点的问题可以参考L-Acoustics的相关文件文件。规划好之后就可以在驱动管理软件LA Network Manager里做相关设置了。

Soundvision软件中添加测试点位（工程师版本功能）

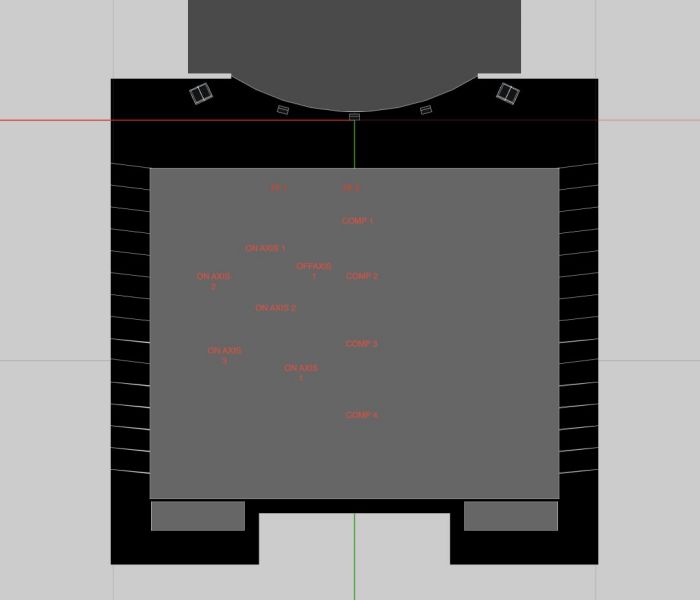

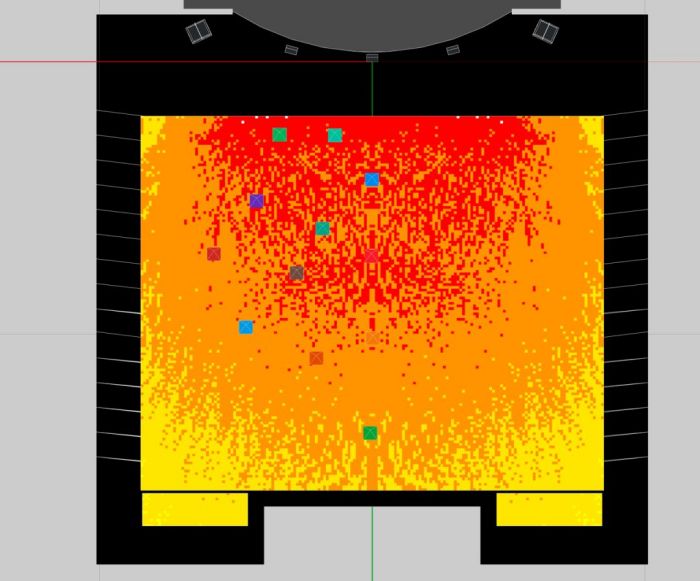

Soundvision测试点位

LA Network Manager中的测试点位设置

    我们先将华汇音响系统测试套装接入到音响系统中。该测试套装包含L-Acoustics P1 AVB处理器和测量平台1台和4个通道的MiPRO 800系列无线系统（ATC-848四通道接收机1台，TA-80发射和转接器4只）4只iSEMcon EMX7150测试传声器等设备。值得一提的是这种测试套装华汇一共有7套，除了L-Acoustics认证校准代表每人1套之外，北上广蓉杭五个分公司各1套。

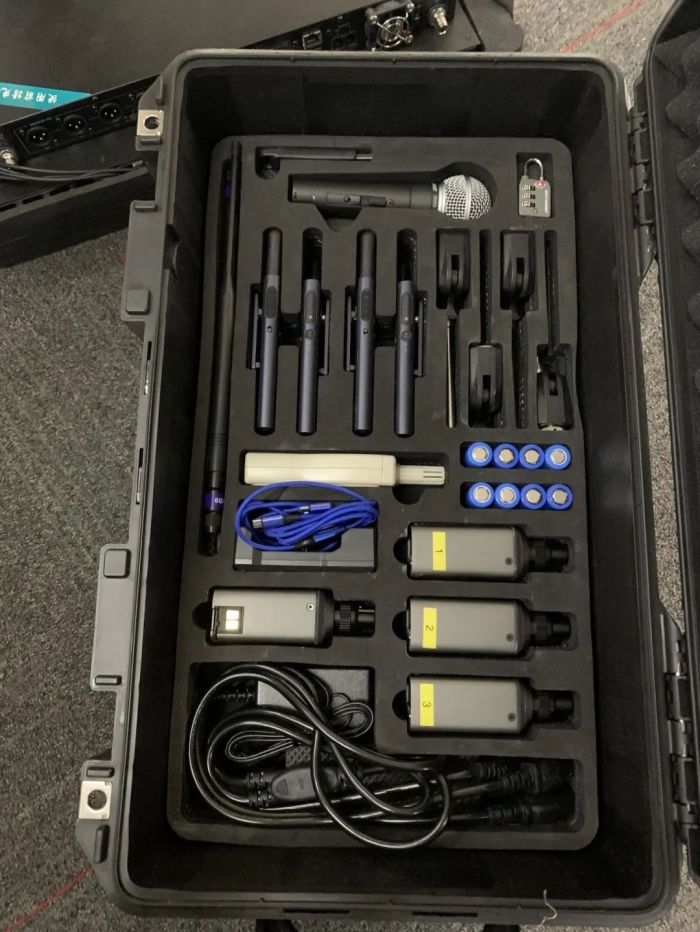

华汇音响系统测试套装

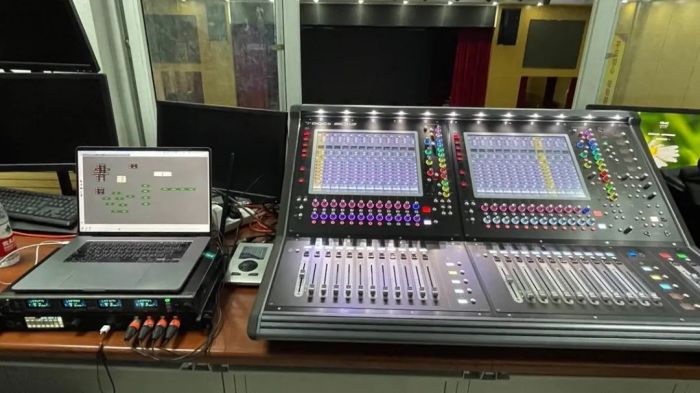

    连接在系统中的P1测试套装、安装在电脑里的功放管理软件与DiGiCo SD12-96

    L-Acoustics P1&M1测试系统包含L-Acoustics P1 AVB处理器和内置在驱动系统管理软件LA Network Manager中的M1软件模块。现场测得的数据直接保存在功放软件之中。这样系统工程师只需要一个软件，就可以实现测量和处理器数据写入。而且写入的数据实时体现在软件中测得的曲线上，大大的提高了效率和准确性。

    接下来我们在场地中轴线上摆放4只话筒，测量两侧扬声器的一致性。通常音箱线长度不一致等原因可能会造成两侧频响不一致。这个时候需要判断原因并决定是否补偿。幸运的是这个场地音箱线长度相同，左右两组扬声器的曲线也很一致。

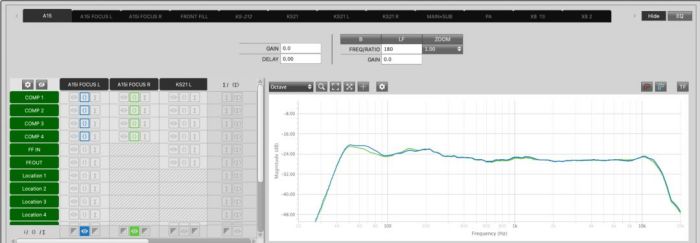

左右主扩扬声器在场地中轴线测得的曲线

    确认完测量两侧扬声器的一致性之后，就可以选择其中一侧做测量，我们按照规划的点位摆放测试传声器并测量。值得一提的是，L-Acoustics P1&M1测试系统使用的是Sweep正弦波扫频信号测试。这种信号同一瞬间只发出一个正弦波信号，因为是正弦波，拥有3dB波峰因数，所有拥有比粉红噪声更高的RMS电平可以获得更好的信噪比。同时正弦波扫频信号可以更快获取数据。

    在实际应用中，Sweep正弦波扫频信号测试还有一个好处：我们在工作中通常都是多个工种同时作业，现场难以避免的会有其他噪声，尤其是装修部门的电锯声和敲打钉子的猝发声。这种声音会降低测试数据的信噪比，进而影响数据的可信度。而Sweep正弦波扫频信号每一组扬声器测试只需要几秒钟，整套系统的测量工作只需要十几分钟到半小时。这样我们也可以和其他部门协调时间或者趁中午其他部门吃饭的时间测量数据，然后离线编辑。

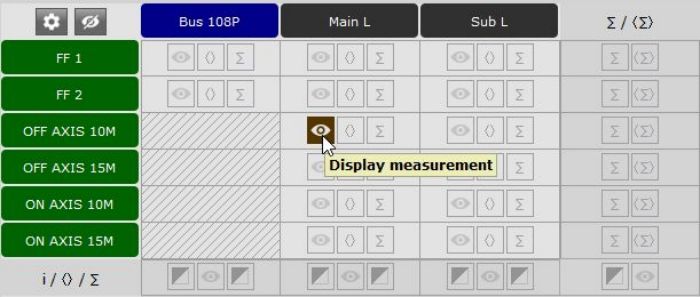

在M1模块里面，我们可以查看每一个测量点位测得的每一组扬声器的曲线。

也可以查看一组扬声器在不同位置测得的曲线平均

还可以查看单个测试点各组扬声器的叠加耦合曲线

以及多个测试点各组扬声器的叠加耦合情况的平均曲线

    而这些查看都是离线的，不需要再次测量。同时M1测量软件模块还提供目标曲线（Contour Target）。工程师可以根据系统配置和场地节目形式选择不同的的曲线。以我们此次在河北劳动关系职业学院报告厅为例，该场地会议为主，兼顾一般性学生演出，我们设置了下图这种目标曲线，250Hz以上平直，250Hz到63Hz有6dB的提升。然后根据该曲线在软件中进行EQ处理。

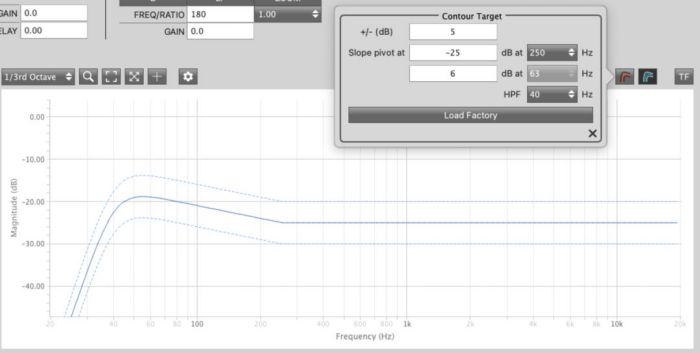

目标曲线（Contour Target）和设置模块

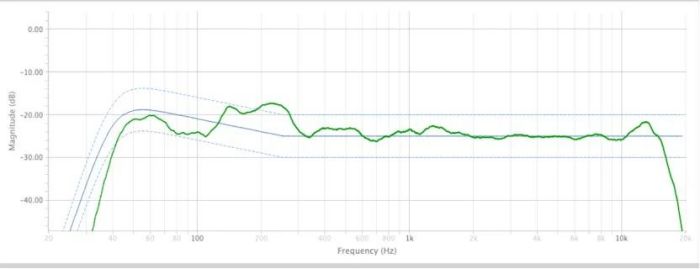

左侧主扩音箱所有点EQ之前的平均曲线

左侧主扩音箱所有点初步EQ数据和EQ之后的曲线

    我们可以看到，现场做了5个EQ。一般情况下，我们并不是做好根据测量区县做好EQ之后选择相信它。现场会受到测试位置，反射等影响，最终还是需要主管听感评判。这个环节我们通常邀请使用方调音老师一起主观评价，选择最终的EQ数据。最终我们一直认为12900Hz，960Hz和1284Hz的三个频段的EQ并不需要，227Hz频段的增益只需要-6dB听感就很好。最终选择该数据。

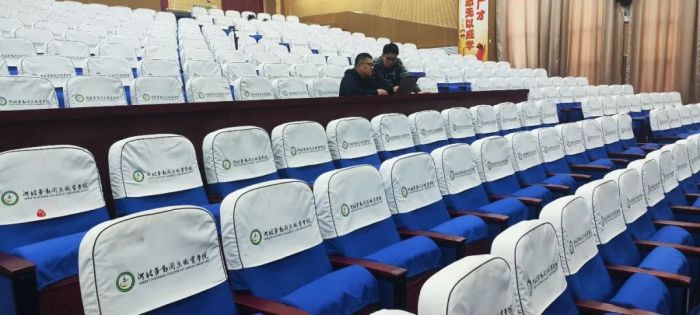

华汇工程师和使用方调音师冯老师一起主观听音调整

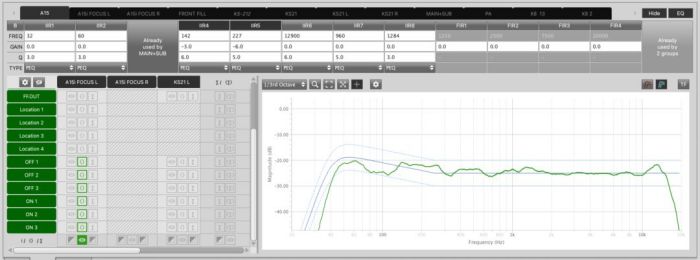

左侧主扩音箱所有点最终EQ数据和EQ之后的曲线

    除此之外还可以使用Autoalign功能做主扩扬声器和低音扬声器、主扩扬声器和补声扬声器自动对齐。工程师可以选择相应测量位置的各组扬声器，软件中提供三种自动计算的数据以供选择。这些数据都是实时写入驱动管理软件并实时同步到功放中。

自动延时对齐模块

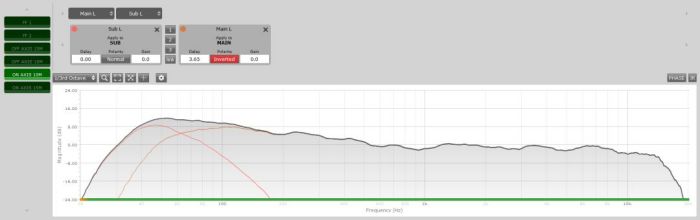

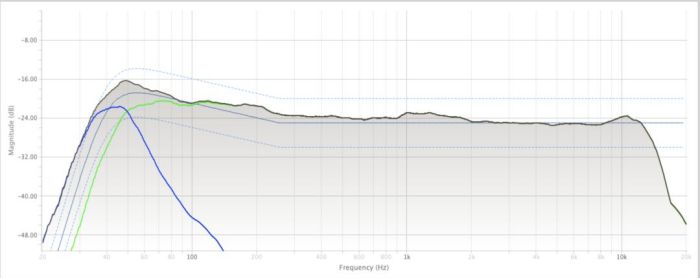

左侧主扩扬声器A15i和S21i在所有测试点位的平均曲线和耦合后的曲线（灰色）

    最后是交接环节，交接环节是指交接和使用培训。我们向使用方调音师冯老师讲解了延时和EQ等数据调整原因，并进行了调音台、功放硬件和功放软件的使用培训，确保他们可以更好的使用该设备。

    “L-Acoustics和DiGiCo可以说是扩声行业的黄金组合，也是非常有幸用上了这么好的一套系统。不得不说L-Acoustics是非常具有性价比的，我们的场地不大但有一些角度问题，独有的panflex技术帮了我们很大忙。调整后扬声器覆盖观众席的各频段、声压级、覆盖均匀度等指标完美满足我们所设计的扩声要求，A15i wide独有的水平30度，以至于我们主系统左右就设置两只就足够了，这就是我前边说的L-Acoustics是非常具有性价比的原因。DiGiCo调音台也是众多调音台里边的佼佼者了，SD12-96给我们的调音工作带来了极大的便利以及安心，无论是从使用习惯还是从处理能力上，DiGiCo都是一个不错的选择！ ”

    河北劳动关系职业学院冯宏瑞老师
