Extron NAV 成功为 James D. Gossett 小学构建视音频分布式系统

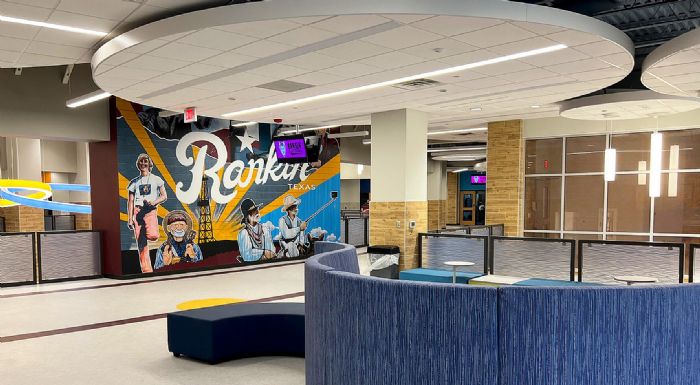

    James D. Gossett 小学是美国德克萨斯州兰金的一所公立小学，现有学前班至五年级学生 150 余人，教职工 30 余人。2022 年秋季对于学校的每一位成员来说都意义非凡。他们成功搬入崭新的，占地 69,080 平方英尺且集成领先技术的教学楼。楼内设计布局和色彩搭配极具特色，力求为同学们构建良好的学习环境，激发其学习兴趣。大型中庭可同时用作非正式集会区和学习空间。

    CHALLENGES

    项目挑战

    本项目的终极目标是让多媒体信号内容被分布至楼内的每个角落。与此同时，楼内系统部署应具备灵活性、可伸缩及可扩展性。项目组决定选用 Extron NAV® Pro AV over IP 系统，使得不同 AV 信号源均可通过 1 Gbps 专属 IP 网络被路由至任一显示器，包括 Dante 音频。

    SOLUTION

    解决方案

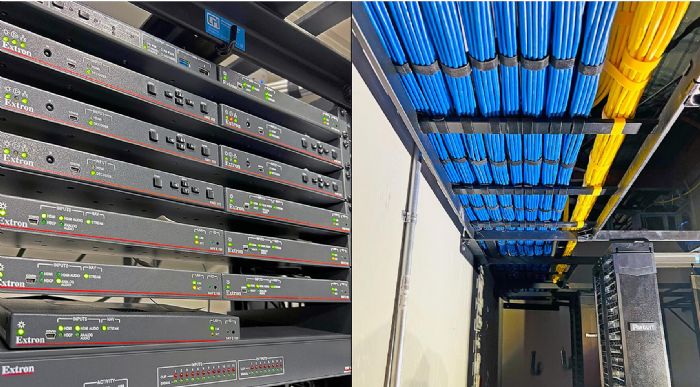

    IP 网络由电信机房的 9 台 1 Gbps 网络交换机构成。那里部署有超过 650 根 CAT 6A 以太网线路。连接各路视音频信号源的 NAV Pro AVoIP 编码器可提供高品质、超低延迟的视频、HDMI 及 AES67 音频传输。各显示器后方的 NAV 图像解析度转换解码器可对视频信号进行优质的图像解析度转换，以匹配本地显示器。当前校内已部署 135 个 NAV 端点，未来仍有广阔的拓展空间。Extron DMP 128 Plus DSP 音频处理器通过 AES67 接收来自 NAV 端点的网络音频。NAVigator 系统管理器可配置、管理和控制各 NAV 端点，它也可被完全集成至 Extron Pro 系列控制系统。楼内的 Extron 触摸屏可提供便捷操作，并可与控制处理器和 NAVigator 协同工作，以实现对 AV 系统的全面控制。在 Gossett 小学，AV 多媒体内容可满足师生教学、协作及信息沟通等应用需求。这些具体是如何实现的呢？接下来让我们一探究竟。

    校长办公室

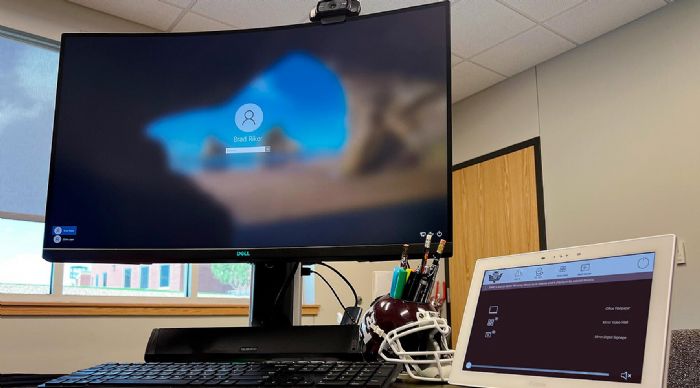

    校长的办公桌上配备了一台 PC 工作站，用于视音频内容制作，并通过 TouchLink® Pro 触摸屏选择视音频内容的路由。室内还配备有平板显示器和 Camera-Speaker Bar。校长可通过它们参加视频会议，并可从这里向校内所有集成 AV 系统的教室进行广播。行政办公室内运行了 Extron 控制应用程序的 iPad，通过无线 Wi-Fi 可实现 AV 系统控制界面的镜像， 使得 AV 系统控制可被延伸至这两个办公室，乃至校内其他地方。

    会议室

    两间会议室中，较大的一间位于一层，与校长办公室相邻，较小的一间位于二层。除大会议室采用 65" 触控显示器，另一间采用 55" 显示器之外，两者的 AV 系统配置基本相同，都集成 Camera-Speaker Bar 和 PC。桌面的 Cable Cubby® 接线盒内配备可卷收的 HDMI 和 USB-C 电缆，以及交流电源插座，供与会者连接个人设备，以共享 AV 内容至室内大屏幕或会议应用程序。嵌入桌面的 TLP 触摸屏用于 AV 系统控制。

    教室

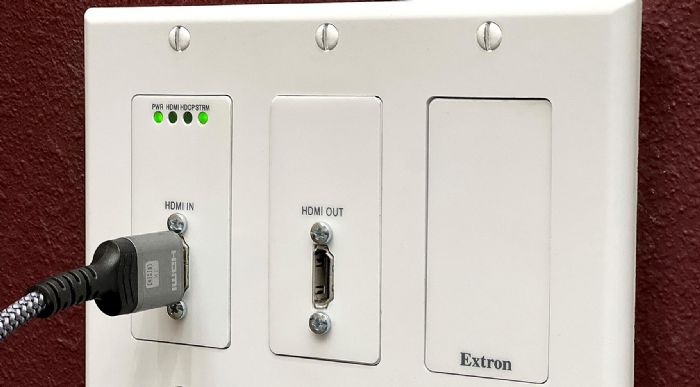

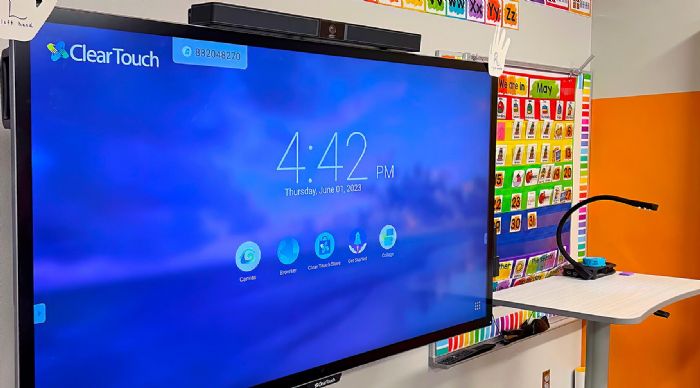

    毋庸置疑，教室是任何学校的核心及“灵魂”所在。Gossett 的 22 间教室标配 65" 交互式触控显示器，Camera-Speaker Bar 和 PC。触控显示器可显示视频会议及课件内容。课件内容通常来自室内的教师工作站或与 NAV 墙面板编码器 HDMI 端口连接的设备。Extron Pro 系列控制系统负责 AVoIP 网络配置及信号路由，确保各教室的内容仅显示在本地的 65" 显示器上。但 AVoIP 网络的灵活性允许来自校长办公室等管理员账户的 AV 信号内容在全校范围内广播。

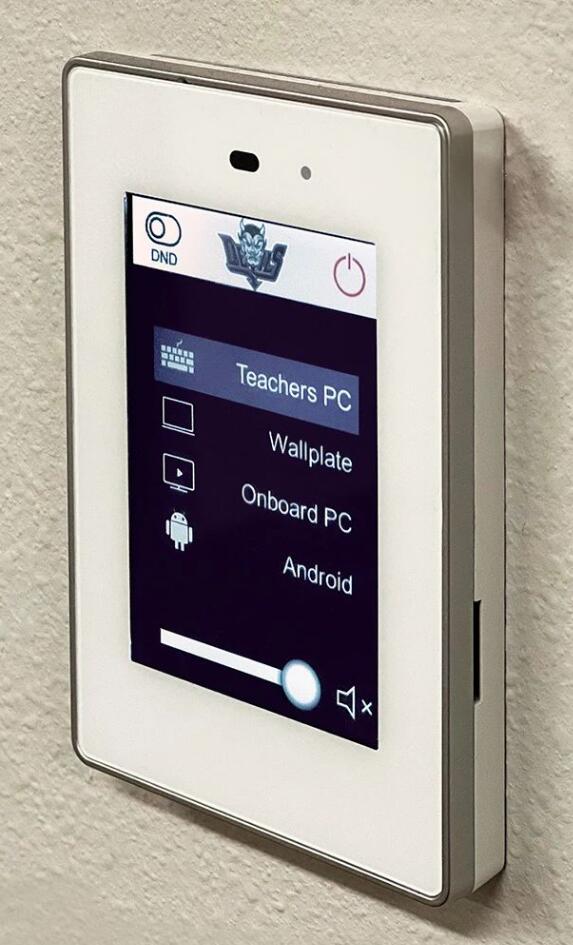

    教师可使用所在教室的墙面型 TLP 触摸屏控制 AV 信号路由及其他本地 AV 系统功能。触摸屏采用友好且直观的 GUI，令教师能够更加专注于课堂教学，而无需纠结如何使用 AV 系统。

    AV 系统控制

    采用定制化 GUI 界面的 TLP 触摸屏分布在集成 AV 系统的各房间内，可为用户提供 AV 系统的本地控制。这一切主要通过校长办公室和一楼会议室安装的两台 IPCP Pro 250 控制处理器来实现。电信机房 AV 机柜内的 IPCP Pro 360Q xi 控制处理器被用作整栋大楼的辅助控制器，可提供以上两台本地控制处理器未覆盖的 AV 系统功能控制。同机柜安装的 NAVigator Pro AVoIP 系统管理器用于 NAV Pro AVoIP 系统的初始设置、维护、控制和更新。AV 技术支持人员使用 Extron GlobalViewer® Enterprise，可从其总部的中央服务台远程监控 AV 系统，进而及时进行预防性维护，并快速响应教职员工发出的帮助请求。

    拼接墙（Videowall）

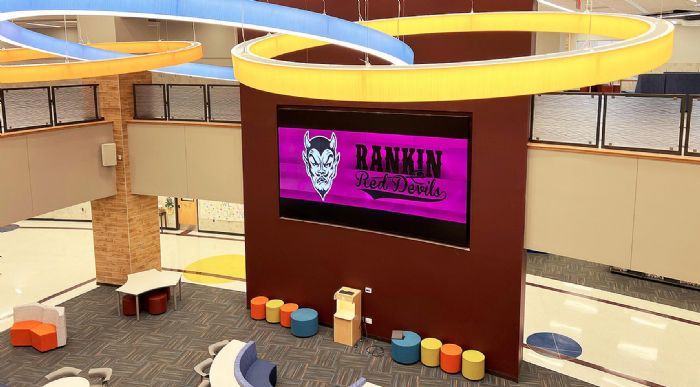

    9' x 16' 的曲面拼接墙由直显 micro-LED 按照 4x4 的布局拼接而成，用户从上下两层的中庭位置都能清晰地看到。它由 16 台支持 Extron WindoWall® 技术的 NAV 图像解析度转换解码器提供信号支持，能全屏或拼接演示多路信号源。拼接墙周围安装有支持 HDMI 输入的 NAV 墙面板编码器，可轻松连接本地 AV 信号源至拼接墙。与编码器并排安装在墙面的 TLP 触摸屏提供了便捷的系统控制点，用户可在此选择拼接墙演示的 AV 信号内容。与楼内其他显示器相同，此拼接墙可演示通过 AVoIP 网络传输的任一信号源内容。

    公共区域数字标牌

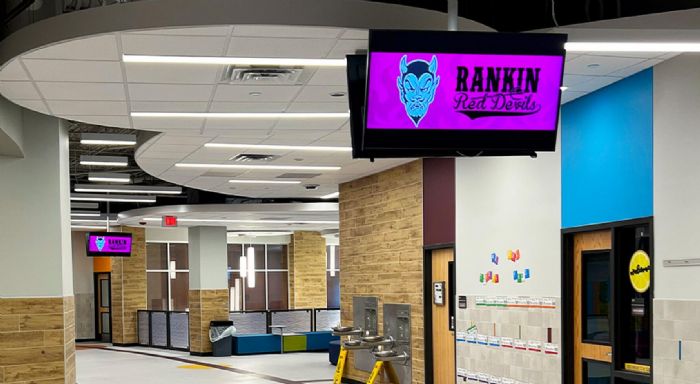

    楼内分布有多台数字标牌显示器，包含接待大厅的 75" 平板显示器，一楼主通道的 98" 平板显示器，以及走廊的 10 台 43" 平板显示器，每台均配备有 NAV 图像解析度转换解码器。这里有 6 台 AV 信号源设备专门为数字标牌提供信息。其中 5 台为 SMD 202 流媒体播放器，用于特别信息的存储，如循环播放的校内公告、就地避难通知、疏散通知，以及 2 路备用的信息通道。ShareLink® Pro 1100 演示系统允许经授权的便携式设备通过 Wifi 连接共享内容。无线信号内容主要用于中庭拼接墙的演示。每路信号源都对应 1 台 NAV 编码器，以实现该信号在整个 AV 网络当中的分配与切换。

    图书阅览区音频系统专为大空间而优化

    图书馆阅览区位于中庭开放区域。因这里也用于举办学生集会，使得现场难免嘈杂。基于 Dante 网络的 DMP Plus DSP 音频处理器可对通过 IP 或 Dante 网络传输的来自无线麦克风，NAV AES67 音频，以及来自室内音频接口及蓝牙接收器的音频信号进行选择及混音处理。DMP 128 Plus 可实现增益、均衡及回声消除等功能的个性化设置，以确保卓越的语音清晰度。通过强大的功放驱动表面安装型扬声器，使得观众能够听到清晰的语音，而不受周围嘈杂环境的干扰。

    RESULTS

    成果反馈

    AVoIP 是 K-12 学校的完美解决方案。Extron NAV 让我们在成功部署 AVoIP 系统的同时，也体验到 Extron 闻名于业界的产品品质和技术支持。当前正值学校 2023 ‘夏日冲刺’暑期课程进行时，全新 AV 系统收获了来自教师、管理人员乃至 IT 团队的一致好评。
