芒果TV : 4K HDR监视器 索尼PVM-X 初体验

    在专业用户看来，索尼产品始终建立在坚实技术基础上，因而备受信赖。庞大复杂的转播系统如此，精巧唯美的PVM-X系列监视器也如此。为了满足行业需求，准确评估呈现画面出现的各种挑战，索尼近两年推出的PVM-X系列4K图像监视器，其18寸、24寸、32寸的次第分布，进一步丰富和提升了索尼专业监视器产品线。

    芒果TV以节目打得响、立得住著称，一系列颇具影响力的节目给观众留下了美好回忆。针对一家业务开展得如火如荼的互联网视频平台，如果能了解和探索其演播系统、专业产品的运作情况，对业界相当有益，眼下，能够得到芒果TV质量管理工程师、这些PVM-X系列监视器实际使用者的反馈意见，一定对业界提升索尼监视器在4K/高清制播流程中的认知，起到极大的帮助作用。

制播流程，多点监看

    一台载歌载舞、激情四溢的晚会或综艺节目，节目呈现背后都有强大的技术支撑。索尼提供的SR-Live高质量4K/高清同播流程相对成熟，能够满足4K HDR与HD SDR高质量同播制作的需求。摄像机前方拍摄HDR信号，后方同时输出HDR和SDR信号，在制作域处理HDR和SDR精准的匹配关系并把它们按创作意图还原出来。在实际制作中，各家则根据需要进行调整。

    芒果TV工程师介绍说，我们在4K/高清同播制作流程中，前期拍摄使用了HDC-4300、HDC-3500、HDC-P50等索尼系统摄像机。现阶段节目制作以高清为主，只有S级项目、有舞台秀的项目一般才会制作4K版本。为了更好地保障高清版本的质量，目前采用了SDR优先的制作流程，根据现场情况在摄像机CCU下变换设置SDR增益差，以保证输出的HDR、SDR信号都有合适的曝光量。

    在目前SDR优先制作流程中，大部分工位，包括导播、调像、灯光等，可使用高清监视器或电视机监看HD SDR信号;而视频技术、总导演可通过4K图像监视器、波形监视器随时监控4K HDR视频质量;4K HDR和HD SDR信号分别录制给到后期制作。

    在制播流程中，各个工位各自安置的监视器不同，也意味着监测重点和监测级别有所不同，按照从高而低的顺序排列如下：

    灯光、视频方面：主要关注灯光效果呈现的情况，对监视器技术性能要求最高;

    导演方面：主要关注艺人表现、摄像构图、舞美和灯光效果，对监视器技术要求同样高;

    导播方面：主要关注机位调度及构图，多数为画分信号，对监视器要求一般;

    飞梭飞猫、摇臂、电兔子等：进行拍摄构图监看，一般使用工种自备小监;

    音频、LED屏幕、键盘、台口、舞台返送、工作间：主要关注舞台调度和内容，要求最低，考虑成本因素，一般使用电视机即可。

重视细节，设置精准

    按照上述顺序，灯光、视频方面对监视器技术性能要求最高。各种大屏幕已经是晚会类节目的重要组成部分，监视器在其调整过程中不可或缺。首先需要确定合适的亮度并做好色彩校准;其次通过不同手段减轻在拍摄LED屏幕时画面上出现明显摩尔纹的程度。监视器在这个过程中承担着检查确认工作。

    在制播流程中，波形监视器、图像监视器作为监测和监看设备发挥着相辅相成的作用。在摄像机一致性调整中，以波形监视器为主，对于一致性校准、白平衡调整等能提供准确和易于分辨的指示;而图像监视器则用于主观角度评估校准后画面的情况，特别是创意风格设置的检查等。

    在4K/高清制作流程中，质量工程师使用波形监视器或PVM-X监视器自带WFM功能监测功能，通过参考白电平用于判断SDR峰值和HDR高光部分。HDR高光场景给工程师留下深刻印象，他说，在4K HDR呈现上出现更多的细节和更自然的过渡，这种差异凸显了HDR的技术优势。伪彩色功能可为不同曝光度分配不同的输入信号色彩，提供确认曝光的快速有效工具。

    芒果TV工程师还谈了两点使用PVM-X监视器的注意事项。首先，PVM-X系列4K监视器提供的菜单选项很多，对使用人员有一定要求，需要正确匹配监视器和调色软件的设置，确保他们的色域、曲线等一致以得到正确的画面;另外，由于网络播出转码和用户观看设备等多种原因，调色时监视器与实际用户端(移动端、电视、PC)观看效果会有细微差异，这一点也是调色师需要考虑的因素。

    唯美唯真、索尼备受赞誉的PVM-X系列TRIMASTER架构提供精确的色彩重现、准确的成像和画质，覆盖了从S-Log3、HLG到PQ以及SDR的HDR伽马范围，色域方面则从REC709、DCI-P3到REC2020，适用于广播、监视、转播车等多种应用环境，但通过芒果TV工程师介绍的诸多使用细节，也再一次提醒使用者，利器的威力既在性能指标，也在人的操作上，在精准的设置细节中。

内置转换，一石四鸟

    按照指标，PVM-X系列监视器显示的准确度逼近BVM级别，可提供与BVM-HX310旗舰级监视器相当的色彩，适用于多种4K和高清制作。当然，考虑到产品定位，两者在对比度水平和整体图像质量方面仍然存在一些差异。

    芒果TV工程师曾对PVM-X2400进行了对比测试，测试对象包括三款监视器，即BVM-HX310、某品牌4K监视器以及旧款高清监视器。测试结果显示，PVM-X2400在亮度、色彩准确度以及暗部表现等几方面均有不错的表现，与HX310在很多测试场景下表现接近，色彩一致性较好，但在暗部细节、区域控光方面与旗舰监视器显出了差距。相比旧款高清监视器，PVM-X则很好地解决了色彩准确度和暗部表现两大痛点问题，在综艺后期调色流程中，PVM-X凭借这些优势取得了调色师的认可。

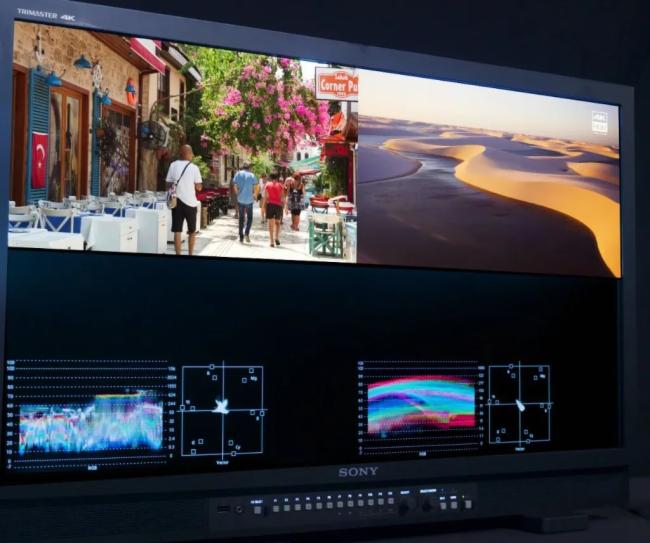

    通过实战，质量工程师对PVM-X监视器综合表现表示满意，并特别强调，对内置HDR-SDR转换功能印象深刻。事实上，这个实用功能来自于用户对高质量HDR、SDR同播制作的需求，当用户获得HDR转SDR下变换的授权许可后，一台监视器便可以同时监看原生的HDR图像和经过PVM-X监视器实时转换后的SDR图像，同时还可以看到HDR、SDR图像的波监和矢量，等于这一台监视器使用者可以同时观看4个分割画面。具体操作上，可以采用预设参数、LUT文件、SR Live动态元数据等三种独立的方式在PVM-X上完成HDR到SDR的实时转换并输出。

    最后，芒果TV质量工程师谈了几点使用PVM-X的体会。他说，我们目前使用的是PVM-X2400和PVM-X3200两款监视器，无论在前期还是后期的环境中，使用上均获得大家的认可;作为监视器，它能提供较为准确的监看画面，且个体之间差异较小，在亮度、暗部表现方面优于之前用的老款监视器，还可以提供较好的4K HDR支持;在一段时间内，PVM-X监视器能够满足节目制作中的监看要求。
