BlackBox |大型轨道交通系统部署KVX系列延长器用于图像传输安全

    轨道交通的建设和完善程度是一个地区经济、系统、人口和社会需求供应的重要保证。随着区域的不断发展，对轨道交通的需求也日益升高。伴随轨道交通高速发展的同时，相应的风险预防机制也是一个需要人们思考的一大难题。

    当前挑战

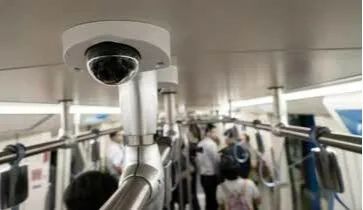

    在列车运行的轨道中，通过视频拍摄监控、传输和记录图像，可以有效保护公民免受人身和财产犯罪的侵害，而这也是新地铁系统的优先事项。 每个地铁站都必须可以使用多个图像监控系统来保证车站的安全。而这无疑增加了轨道交通的建设成本。具体来说，当前的地铁系统需要一种经济实惠的解决方案来实现轨道交通建设成本和风险预防花销的平衡。

# Black Box

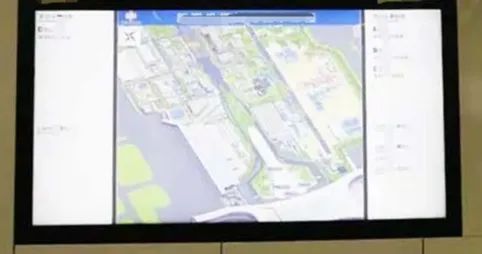

    为此，新德里的地铁系统集成商联系了BLack Box公司，希望可以协作他们完成最先进的地铁交通的图像传输系统。他们需要一套先进的地铁的图像系统来延长视频信号，将各种需要展示的信息延伸于地铁站内各个显示屏幕。并且他们还希望连接串行 (RS-232) 视频系统操纵杆，操控的距离范围从小于 100 米到 550 米不等。除操纵杆外，最终的解决方案还必须支持四个 USB 端口和一个 RS-232 端口，并且在某些站点中可以将距离延长到 100 米，在其他站点中可以延长到 100 米以上。

    解决方案

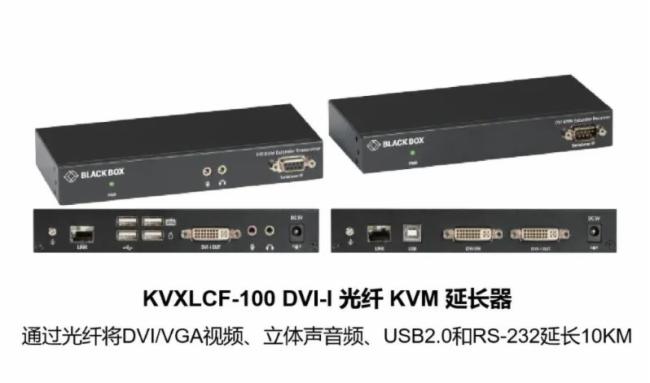

    随着安装规划的开始，根据客户的需求，Black Box 建议使用单显示器双绞线DVI延长器 (KVXLC-100) 实现了长达100米的距离，以及单显示器光纤 DVI 延长器 (KVXLCF-100) 以及光纤模块SFP (LFP413) 可通过单模光纤处理长达 550 m 的远程连接距离。

# Black Box

    地铁系统希望在延长器接收器位置连接操纵杆，但在规划过程遇到了困难。地铁系统原本希望通过KVXLC的内置串行端口使用他们的RS-232 Axis 操纵杆，但延长器型号使用标准 RS-232 引脚配置，引脚 2、3 和 5 处于无引脚状态，并且 Axis 操纵杆需要完整 DB9 引脚连接。为了解决这个障碍，Black Box 建议使用USB转串口转换器，该转换器确保具有与Axis操纵杆所需的完整DB9引脚。转换器的USB接口插入延长器，全针脚的DB9接口与摇杆接口精确匹配。

# Black Box

    为了完全满足客户的需求，双绞线和光纤版本的 KVX 延长器还包括透传USB和内置RS-232端口。客户从Black box收到了延长器、SFP和转换器的一套完整方案。由此产生的延长器解决方案满足了地铁系统的每一项要求。安装在地铁站的铜缆和光纤延长器可以从集中位置访问多个地铁内部的视频工作站，并在所需的距离内。此外，延长器与Black Box USB 转串口转换器的结合完美解决了地铁的操纵杆操作困境。使用两组单显示器延长器为客户提供了确保故障安全运行所需的冗余解决方案。

# Black Box

    该解决方案的即插即用连接和支持USB 2.0透传给地铁系统留下了深刻印象。现在可以 24/7 全天候监控地铁站内外的情况。客户对此优化系统和 Black Box 提供的支持感到非常的满意。

    KVX 系列延长器

    KVX 系列 KVM 延长器套件可让客户从本地工作站控制远程服务器或计算机， 同时将关键硬件安全地存储在数据中心中。与其他 KVM 延长器不同，如果需要本地监视计算机，KVX允许客户在远程位置连接显示器。所有套件都支持 USB 2.0、模拟立体声音频(扬声器和麦克风)和串行信号的延长。产品随附 PC 连接电缆， 使其成为开箱即用的解决方案。非常适合办公室连接、媒体制作、服务器管理、远程监控、 过程控制、医疗和工业设备控制等。

# Black Box

# Black Box

    产品特点

    可靠的 KVM 传输

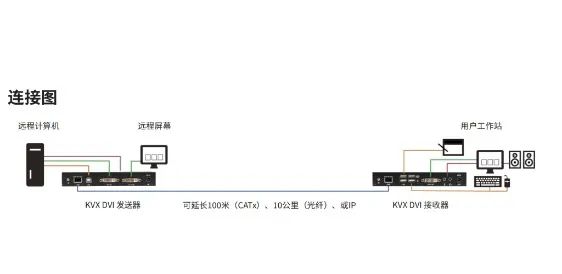

    在 CATx 上将 KVM 信号传输到 100米，在光纤上传输10公里，如果在IP网络上可传输更远距离。

    高达 4 K UHD 视频

    DisplayPort和HDMI型号最高支持3840*2160@30Hz 视频。DVI 型号和传统 VGA接口最高支持 1920 x 1200@60Hz 视频。

    增强的 USB 支持

    连接两个USB 1.1和两个USB2.0设备，例如标准和特殊的键盘和鼠标、打印机、存储设备和数位板。

    本地视频输出

    发送器上的附带视频端口使您可以在数据中心监视计算机。

    准备好使用 IP

    添加以太网延长器以延长点对点传输的距。
