上海臻图信息3DGIS+BIM技术助力智慧城市地下综合管廊建设

    曾经，在街道上可以看到许许多多的蜘蛛网式的架空线，还有各种公共地下管线。由于城市建设发展的需求，各种城市管线不断扩展增多，给城市的持续发展带来了诸多困扰和不便。

    随着我国智慧城市建设的发展，地下综合管廊作为城市的生命线工程，将电力管道、通信管道、燃气管道、给排水管道等各种市政管线集于一体，建立了统一规划、设计、施工和维护的监测系统，不仅解决了城市空间资源问题，还极大方便了电力、通信等市政设施的维护和检修，提高了城市综合承载力。

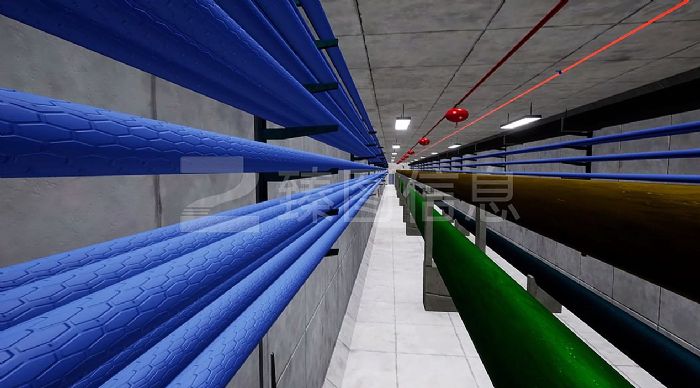

    为保障地下管廊安全运行管理，践行绿色城市发展新理念，上海臻图信息ZTMap利用GIS（地理信息系统）+BIM（建筑信息模型）等技术搭建地下管廊智慧管理平台。平台利用三维可视化和虚拟仿真技术进行渲染模型，高仿真模拟地下综合管廊内部场景，以3D场景为主，2D数据面板为辅，围绕数据、感知、传输、应用等多方面的技术研究和应用，数字化展现城市地下隧道空间管线的铺设基本情况，实现地下综合管廊的智能化运维和智慧化管控。

    管廊地理信息

    地下综合管廊管理平台是基于GIS技术和BIM技术模型，并提供空间分析、定位、信息发布等功能。通过GIS地图明确标注出每条管廊内照明、安防、广播、通风、配电等设备系统的对应位置，当系统发出预警告警时，GIS地图会同步报警并定位报警位置，便于管理人员能够及时到达现场察看。

    设备监测

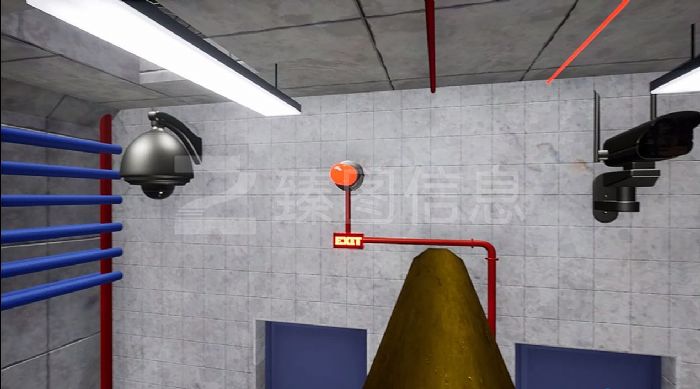

    通过ZTMap地下综合管廊管理Web平台，将管廊内摄像头、风机、照明灯、光感器、氧浓度、液位检测、湿温传感器等设备，按设备种类分区管理，并标注设备编号和设备位置，对在线、离线、告警、待检修状态等情况进行数据统计，如发现不良运行状态，即刻派检修人员进入管廊实地监测，可及时找到对接厂家进行售后处理。

    预警信息

    地下综合管廊可视化智慧管理平台，对管廊内部环境及设备设定一定阈值。当有异常情况时立即做出紧急告警，通过智慧管理平台推送报警信息，做到快速应急响应处理，引导管理人员进行科学、有序地跟踪闭环决策处理，确保能降低灾害带来的损失。

    工单信息

    ZTMap智慧管理平台将故障处理、隐患处理、巡检工单、管廊监控、管线入廊等工单进行分别统计，数据可视化展示历史工单统计情况，便于管廊运维人员后期查询，协助企业做到监管的作用，能够快速帮助运维管理人员提升工作效率，具体问题具体分析，将所有的问题进行规范化、统一化和清晰化。

    智能巡检

    基于地下管廊综合平台建立科学的运维管理体系，根据不同岗位人员和技术要求制定不同巡检策略，并通过无线通信将巡检信息及报警上传到管理中心，确保告警上传的及时性。系统利用多种数据的分析方法，自动解析巡检情况，最大程度在降低了传统巡检的复杂程度，提高了巡检效率，做到的规范化、模块化、流程化的精细管理。

    运行监控

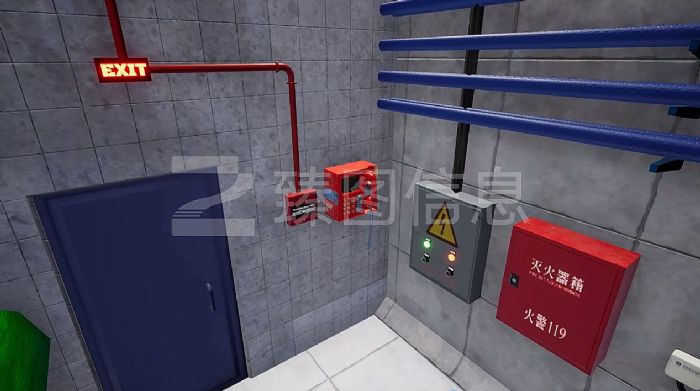

    ZTMap智慧管理平台的监控系统是地下综合管廊后期运维的核心，监控系统主要监控的对象包括：消防报警系统、通风系统、照明系统等。结合GIS地理信息定位子系统，迅速定位具体位置，通过场景交互来调取相应的监控视频，满足管理人员对管廊内部场景进行实时动态感知、历史数据追溯，应急处理预案等监测需求。

    指挥调度

    地下综合管廊管理平台利用监测设备，对管廊内部整体环境、设施设备等进行24小时实时监测，并支持远程调控参数，根据实时传来的监测数据对比，发生异常情况，监控运维平台能够通知管理人员及时应急响应和安全撤离。

    总结

    臻图信息基于GIS+BIM技术搭建全方位立体综合管廊精细化渲染模型，系统集成地理信息、设备监测、预警信息、工单信息、智能巡检、运行监控、指挥调度等运营管理，支持各系统之间无缝对接，实现信息共享、工作协同。方便管廊运维管理人员可视化管理，实时查看系统采集到的监测数据和监控画面，并运用智能巡检功能，确保在有限空间内保障城市的安全运营。

    ZTMap为智慧城市打造智慧控制、节能减耗、智能运维为一体的综合管廊三维可视化管理系统，从而提高城市绿色化、精细化、智能化管理水平，实现对管廊的集中统一管理。
