2022年开年，北京冬季奥运会成功举办，世界再次聚焦中国，聚焦北京。其中，传统热门项目冰壶赛事备受瞩目。铁三角拾音方案保障了冰壶赛事音频制作的安全、稳定、高效和细节呈现。

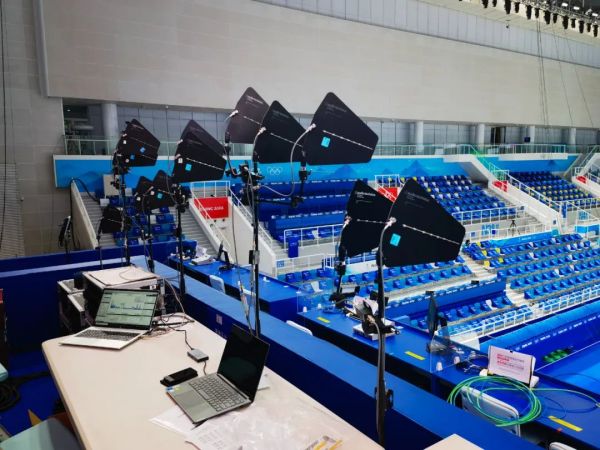

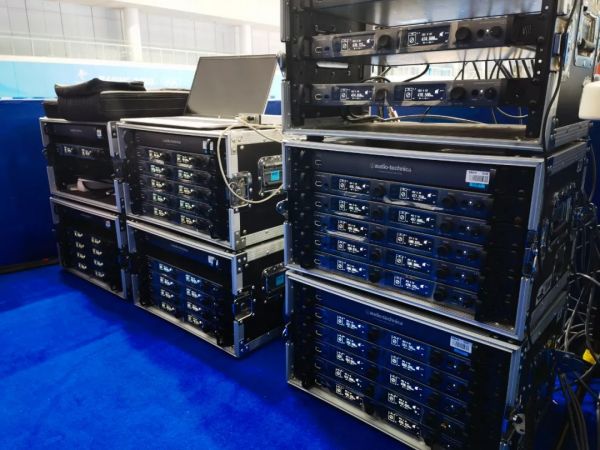

44个通道的铁三角ATW-5000系列无线腰包式话筒系统在低温、并且充满无线电频率规划限制的严苛挑战环境中，每天连续运作长达14个小时，将选手讨论战术的对话、吆喝等各种现场热度送至观众家中。

而作为声音制作的其中一个部分，公共信号的声音制作往往不被大众熟知，却直接关系到转播成败。现在，让我们再度回顾北京冬奥冰壶赛事音频公共信号制作过程中的铁三角拾音方案。

整体拾音方案

在北京冬奥会冰壶项目的音频公共信号的制作中，共使用了114支不同型号的传声器完成4条赛道的声音拾取，传声器的安装位置与类别都做了严谨的考量。以决赛赛道为例，除架设在摄像机上的传声器外，共使用了28支传声器完成公共信号制作中赛场气氛效果、近场观众效果、比赛细节效果等声音素材的拾取。

决赛赛道制作系统的传声器示意图

赛场气氛效果的拾音方案

冰壶赛场的整体气氛效果呈现与声场的构建主要由6组电容传声器负责，分别吊装在观众席上方较高的位置，在“决赛赛道制作系统的传声器示意图”中，M1至M5传声器主要负责制作5.1.4三维声音频公共信号中底层声床的信息， M6传声器主要负责制作5.1.4三维声音频公共信号的上层声床信息。

其中，M1、M3、M4、M5为铁三角AT4050ST立体声大振膜话筒传声器，其独有的内部立体声矩阵转换功能可以有更多的拾音角度供选择，此外较平直的频率响应特性可以为声音的最终呈现提供更为温暖、平衡的音色，传声器的高声压级承受能力与高动态范围也更适合大型体育赛事现场复杂的制作环境。

铁三角AT4050ST立体声大振膜电容话筒

M2使用了1支铁三角AT4050单声道大振膜话筒传声器，为解说、评论声道提供持续的现场衬底效果，增强左、中、右三个声道听感的连贯性。

M6传声器由2支XY拾音制式的铁三角BP4025立体声话筒传声器组成，相对小巧的尺寸更适合集成安装，且良好的传声器性能指标也可以满足体育赛事5.1.4三维声顶层声床信息的制作。

铁三角BP4025立体声话筒

铁三角吊装在观众席上方的赛场气氛效果传声器

近场观众效果的拾音方案

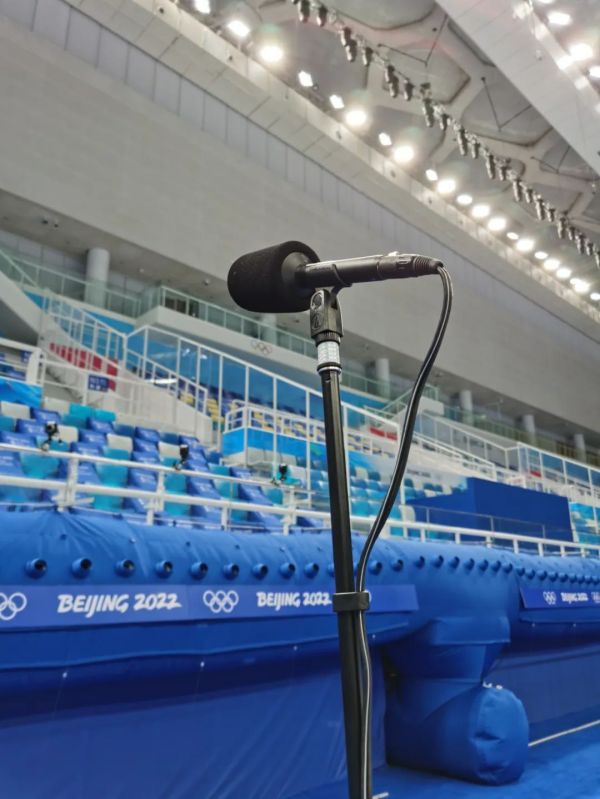

近场观众效果的拾音由1支XY拾音制式的铁三角BP4025立体声话筒传声器完成制作，使用1.5 m的传声器支架安装于距底层观众看台相对较近的位置，如下图所示，传声器的架设高度与轴向最终取决于与观众看台的实际距离，在配合整体气氛效果的呈现的同时提供更多的空间信息细节与情感。

近场观众效果传声器（铁三角BP4025话筒）

比赛细节效果的拾音方案

冰壶比赛的细节效果声主要包含了两大类声音元素：语言类与动效类。语言类声音元素主要表现于运动员、教练员之间的战术交流、沟通等方面；动效类声音元素主要表现在比赛中运动员擦冰的声音、冰壶在冰面滑行的声音以及冰壶撞击的声音等。

对于语言类声音元素的拾取，主要使用无线领夹式传声器来实现声音的捕捉。1个赛道配置11支铁三角无线发射机超小型全方向指向性话筒AT899cH-TH，如上文示意图中所示的M18至M28，负责两队共8名比赛队员、2名教练的语言类声音元素拾取及1支备份。4个赛道共计使用44支AT899cH-TH。全指向性的传声器在佩戴过程中更便于拾音位置的调整，在避免衣物摩擦所产生噪声的同时，可保持良好的细节声音清晰度与均匀度。

佩戴在运动员身上的铁三角无线领夹话筒

对于动效类声音元素的拾取，主要使用10支铁三角小型全方向指向性话筒AT899传声器来实现声音的捕捉，隐藏安装在冰壶赛道边，如M7至M16，并且为了保证声音拾取的连贯性并拓展一定的制作宽度，传声器采用在赛道两侧交错对向安装。

安装在赛道两侧的铁三角小型全方向指向性话筒AT899

此外，赛道最靠近顶端的传声器还会根据比赛的规则内容安装在特定位置，例如M11/M12传声器须安装在赛道圆垒靶心的位置，主要负责拾取得分区内的声音元素及运动员掷壶起势阶段声音元素；同理，M10/M13传声器须安装在赛道前掷线（Hog Line）的位置，这是一个关键的比赛规则判罚点，同时也是冰壶滑行声音重要的拾音点。

摄像机传声器的拾音方案

在冰壶项目的赛事音频公共信号制作过程中，仅靠赛场气氛效果声、近场观众效果声、近距离细节效果声等声音素材是远远不够的，还需要考虑镜头语言的变换与组接，因此还应该有用于听觉过渡的声音元素，此外也会有像EVS选切收录这类的制作需求。

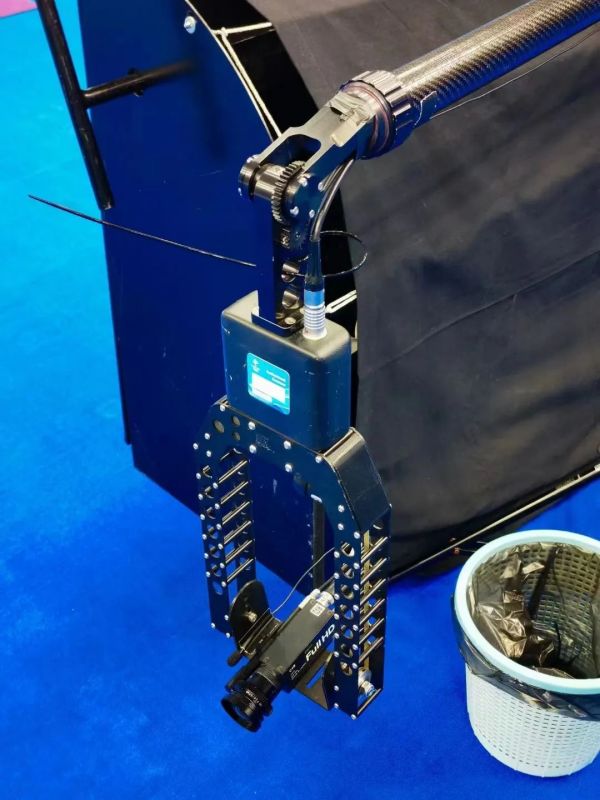

为了解决以上问题，公共信号制作系统中的每台摄像机都会配置安装有立体声枪式传声器或微型传声器，用于中远距离效果声的拾音，以提供声音制作中过渡效果声的素材。
