梦派电子会议桌牌系统，适用于各种会议场景

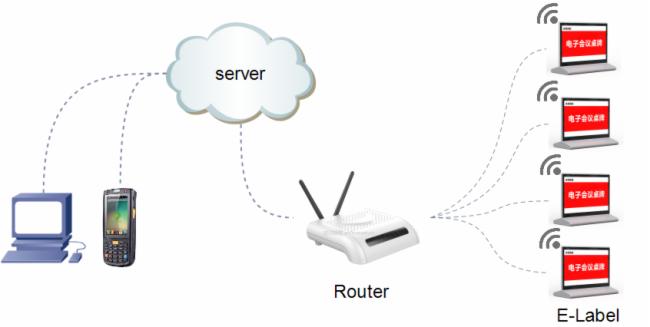

    梦派 电子会议桌牌系统架构图

    电子会议桌牌系统是由电子会议桌牌，基站，管理系统，2.4G无线通讯协议于一体的完整的集成系统。适用于各种会议场景。

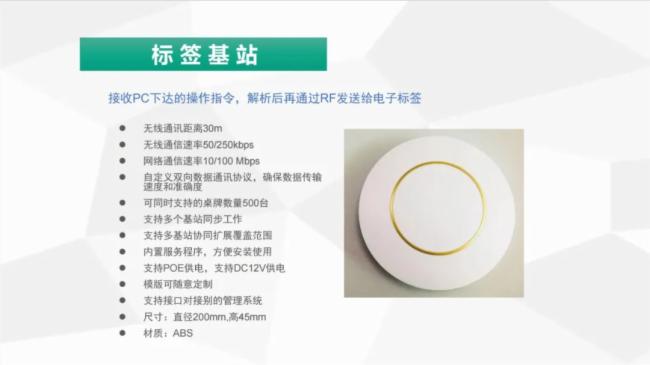

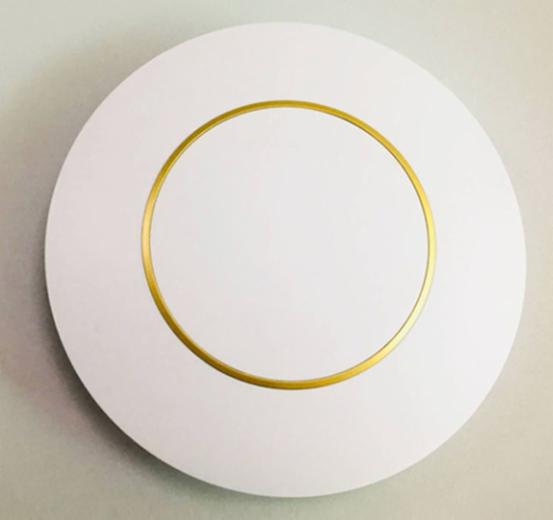

无线AP：MX-500

    使用注意

    a. 云AP可以直接通过POE供电;

    b. 网络接口要支持DHCP;

    c. 对AP访问外网没有限制;

    d. 通电之后电源指示灯(红灯)会亮，基站正常运行第二个灯(绿色);

    网络正常第三个灯会(红灯)常亮;

    云AP连接方式

    方式一 使用带POE供电的网络，使用POE分离器给AP提供网络和供电。

    方式二 使用无POE供电的网络，则需要添加一个12V电源给AP供电。

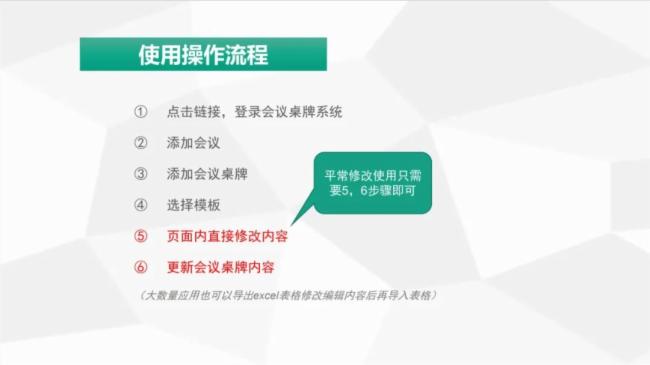

    桌牌系统操作

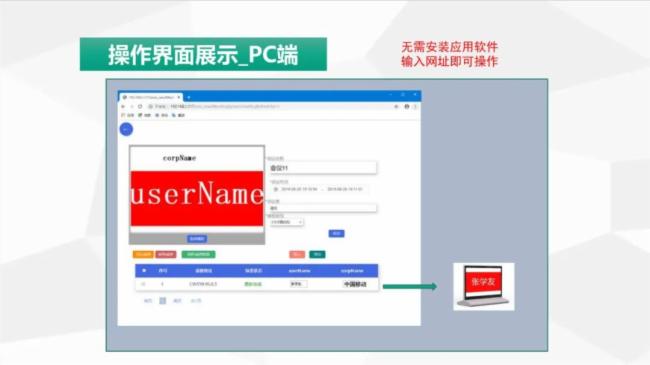

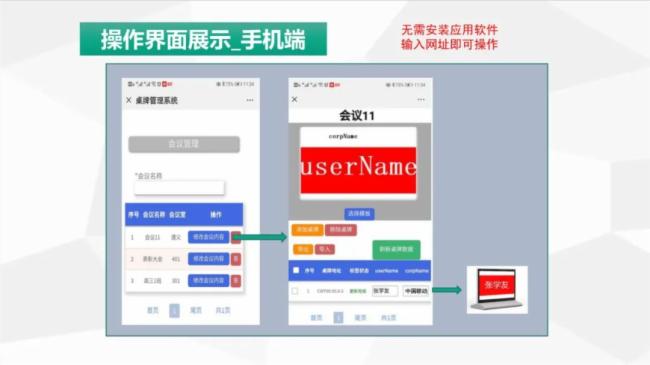

    1.登录系统。用浏览器访问电子会议桌牌系统网址，使用分配的账号和密码登录系统。

    系统网址：http://192.168.1.200/esls_new/mms/tologin

    2.设备管理

    a.注册桌牌：

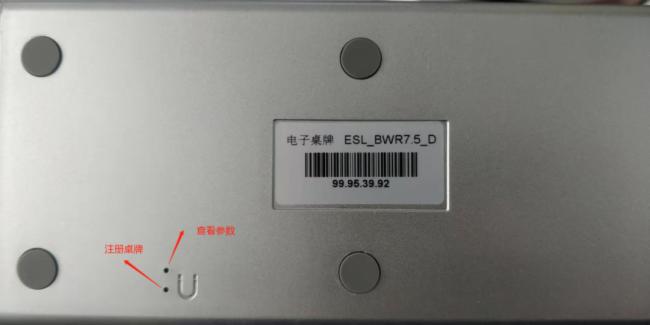

    磁铁触碰图片位置，或者用针通小孔里边的按键：

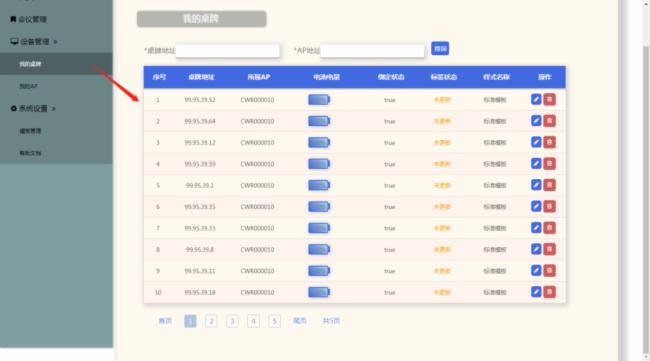

b.查看桌牌：

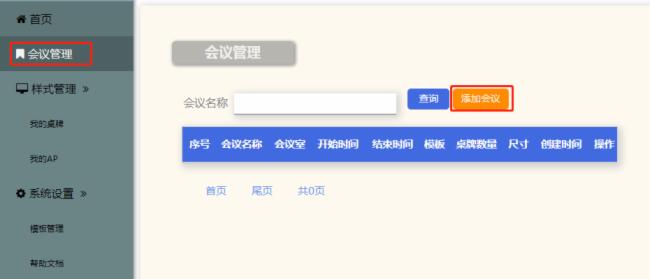

3.会议管理

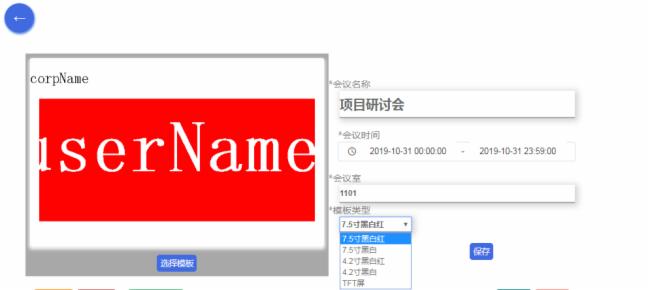

    a.添加会议，点击“添加会议”，填写会议时间，会员名称会议室信息，并选择模板类型，最后保存。

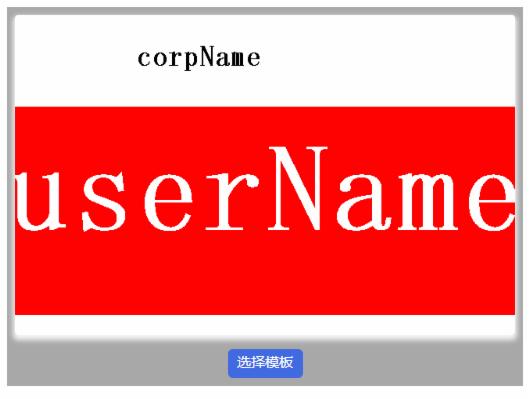

b.选择模板，点击“选择模板”，单击需要使用模板的预览图，点击选择即可。

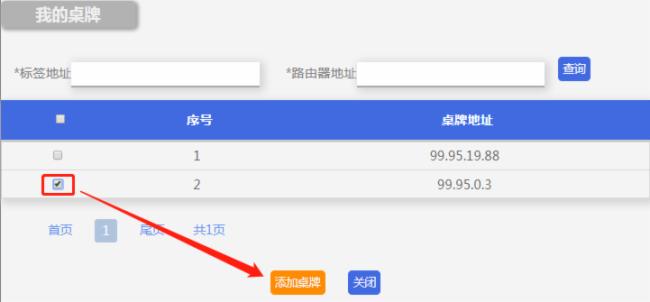

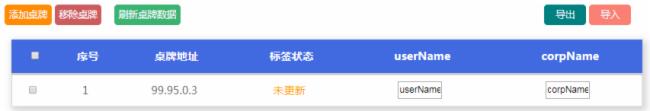

c.添加桌牌，点击“添加桌牌”，在选择桌牌界面勾选需要使用的桌牌，点击添加即可。

4.编辑显示信息

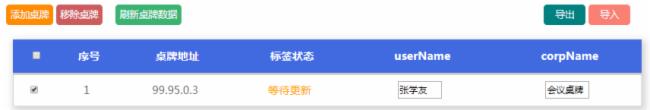

    a.单个刷新：直接修改字段内容，点桌面空白处保存，会自动勾选，标签状态显示为“等待更新”。

    b.批量刷新：点击“导出桌牌表格”,根据提示将导出的excel文件保存到本地，打开表excel，文件编辑修改内容之后，点击“导入桌牌表格”，选择修改过后的excel文件导入即可。

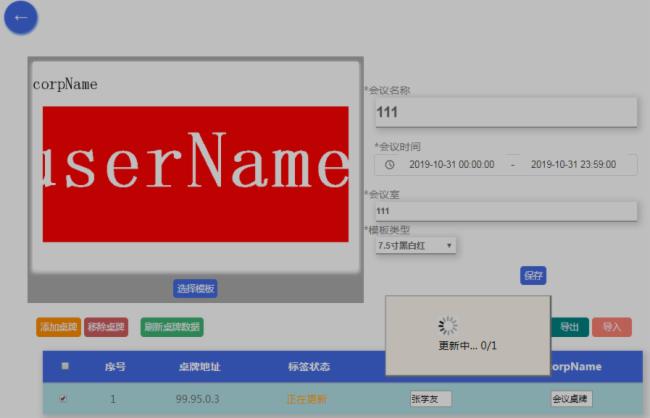

    5.更新桌牌，信息编辑完成后，点击“更新桌牌数据”，开始更新桌牌数据，标签状态显示为“正在更新”，并会显示更新进度。

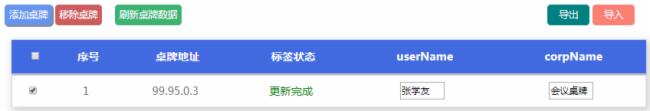

6.更新完成，标签状态变为“更新完成”

添加模板

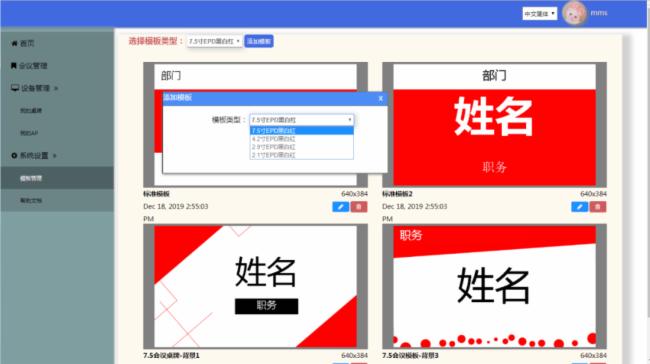

    1.进入“模板管理”界面，点击添加模板

    选择需要创建模板的屏幕类型，后点击确定

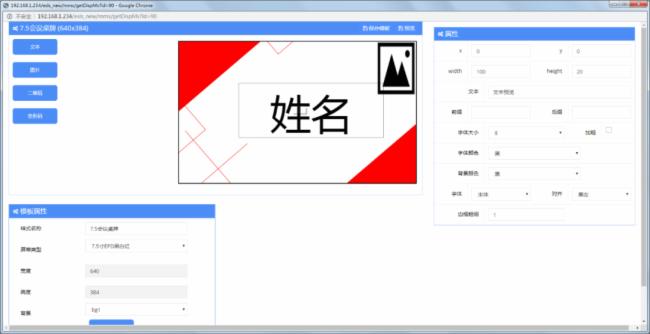

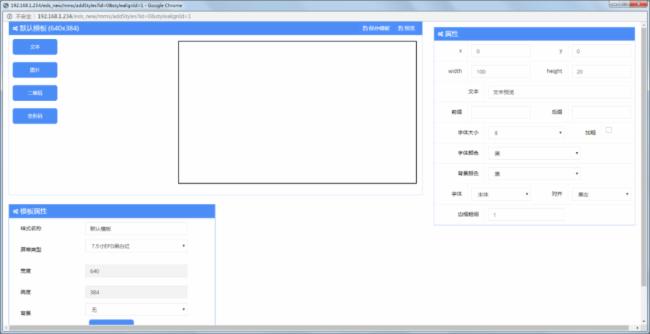

进入配置模板界面

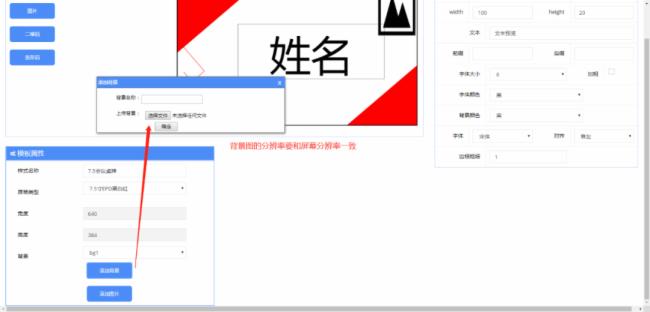

2.上传背景图和logo(需要的话可以操作)

    上传背景图，模板的屏幕分辨率为640*384，则上传的背景图也应该为640*384：

上传普通图片或logo:

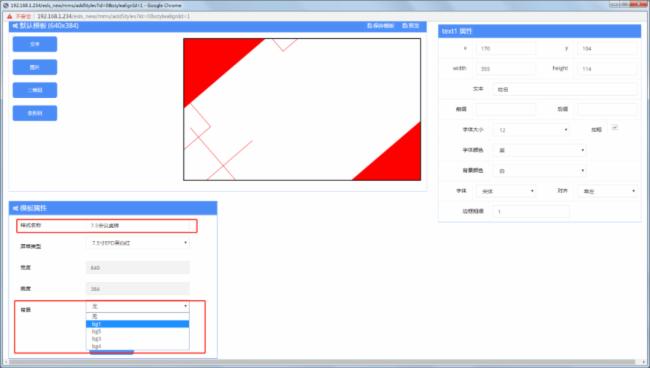

3.修改模板名称，选择背景图

4.添加字段

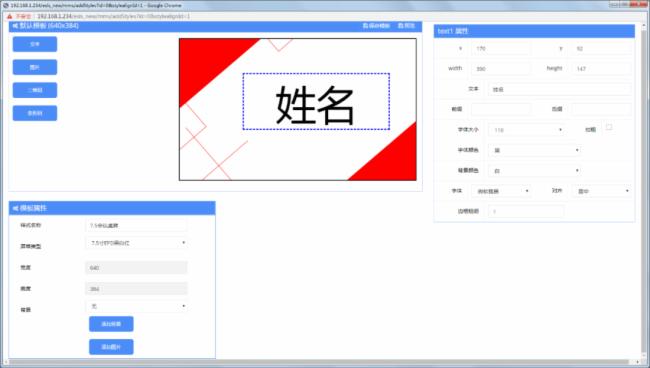

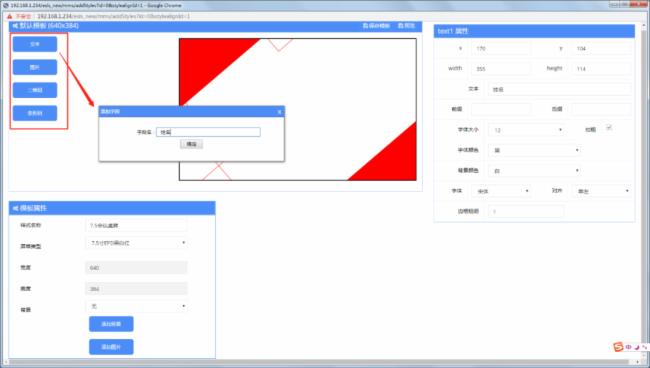

    单击左侧字段属性，可以在模板中添加相应字段，添加时给你添加的字段命名，比如添加一个“姓名”字段，如下图：

单击选中字段后鼠标拖动可调整字段位置和框的大小，也可以在右侧配置该字段的参数：

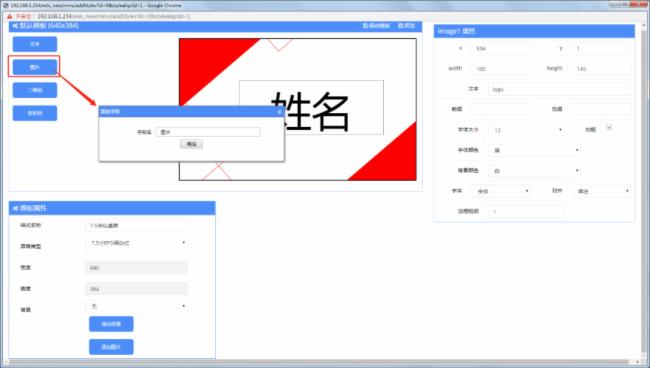

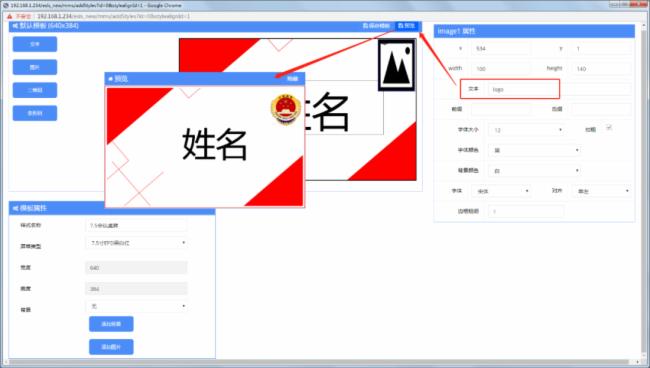

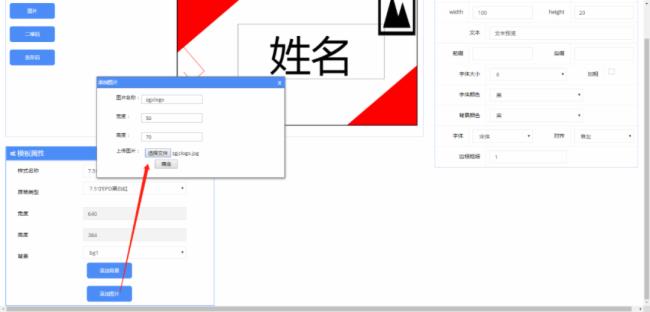

5.添加图片字段或logo

在文本框填写已经上传的logo的名字，可以预览模板效果

    6.保存模板

7.修改模板

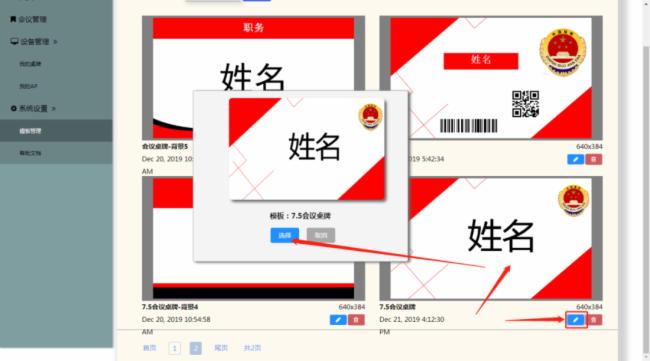

    单击预览图或者修改按钮：

点击选择“选择”可进入模板配置界面对模板进行修改

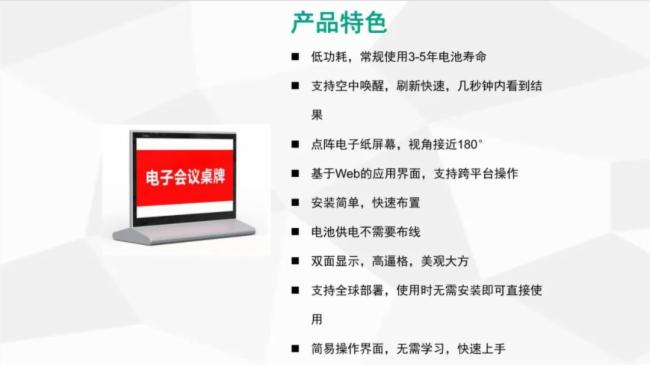

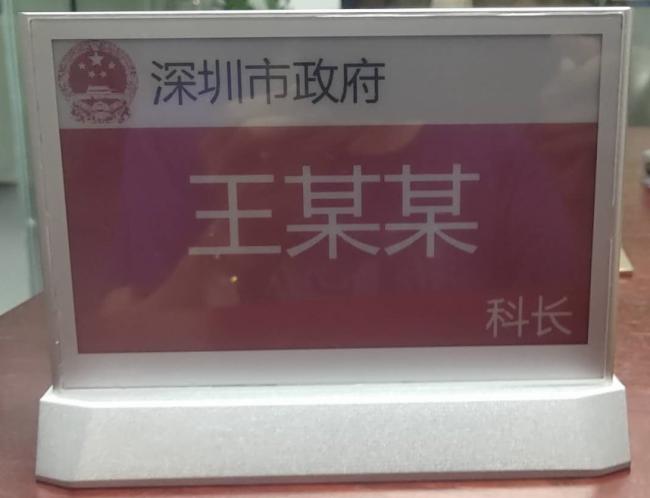

梦派电子会议桌牌简易规格说明书

    MDM-75/MDP-75

包装清单

    感谢您选购电子会议桌牌产品，在使用该产品之前，请确认包装内包含如下产品：

    注意事项

    在您使用电子桌牌产品之前，请确保已阅读并完全理解一下所有提示的警告及使用说明。说明书应保留好，便于供将来参考用。

    注意：

    推荐使用Google Chrome浏览器，会议桌牌管理系统详细说明请访问网址：http://192.168.1.200/esls_new/mms/tologin。(要有无线AP)

    l 本公司保留修改和解释本用户说明书权利。本用户说明如有更改，恕不另行通知。

    l 本公司力求确保本用户说明书所描述的产品功能和特性等信息的准确性，但不承担本用户说明书和产品之间存在的任何信息、遗漏或者差异的责任。

    安全事项：

    u 切勿拆卸电子产品，因为除电池外，其他组件不可自行更换;

    u 请勿随意摔电子产品;

    u 请将电子产品远离火源等易燃易爆物质;

    u 请勿自行更换电子产品组件;

    u 请勿加热、充电或弯曲电池;

    u 请将电子产品及其相关组件远离6岁以下的儿童;

    u 请勿将使用后的电池随意乱扔，电池用尽后请回收到指定回收站;

    u 请勿将产品与食品接触;

    u 请勿随意乱扔废旧产品;

    u 我司不对未经我司认证的电子产品售后。

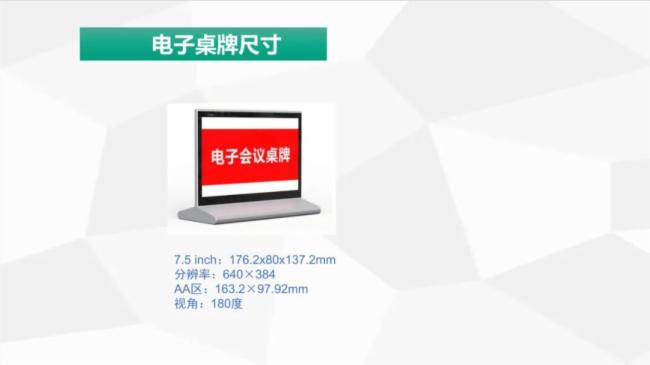

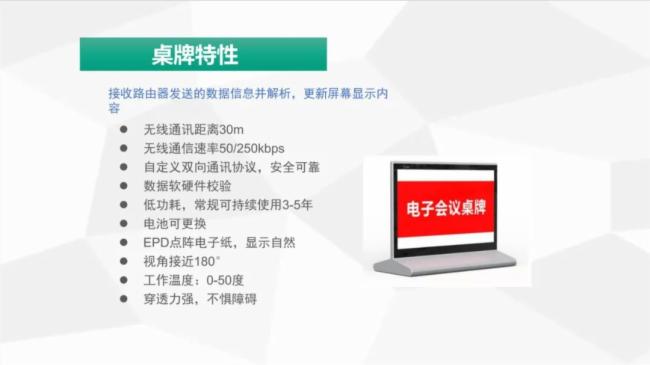

    产品基本参数

机种名	电子会议桌牌
外观尺寸	176.2x137.15x80mm
产品重量	250g / 900G（铝合金）
可视区域	163.2×97.92mm
外观颜色	银色
工作电压	3.0V(最低：2.2V)
传输距离	半径25m
显示技术	E-INK电子纸，双屏
像素	640×384
像素颜色	黑/白/红
视角	约180°
适用温度	0℃-40摄氏度
使用寿命	5年（每天更新两次）
加密	软、硬件加密
使用频率范围	2.400~2.480Ghz(私有协议)
