itc推出A0.93 极致小间距LED显示屏

    震撼新作，重塑新视界

    在LED显示屏行业，P1.0以下的显示屏存在高技术门坎，当显示屏与用户之间的“使用距离”拉近，对画质和功耗管理提出了高要求。

    itc突破了P1的间距瓶颈，最新研发A0.93系列显示屏 ，搭载业内最高端80nm制程的新型行列合一驱动IC和四合一型的miniLED。

    采用新型架构设计，显示效果可达卓越级HDR，22bit 灰阶和 3840Hz 刷新率，完美解决了小间距显示重影、低灰第一行扫偏暗、渐变暗线、IC 区块不均、LED 开路十字架、短路毛毛虫、低灰白平衡色偏、高对比度干扰、耗电发热等九大问题。

    下面将从IC驱动架构、节能模式、显示效果 等三个层面，解锁A0.93显示屏的全新视界。

    itc LED小间距显示屏

    01.新型架构

    传统串接驱动IC的扫描屏驱动架构是行列分开的。

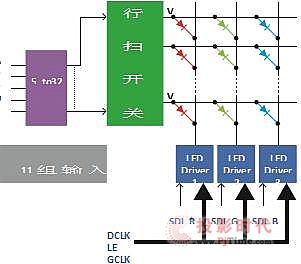

    扫描屏使用传统串接驱动 IC VS行列扫串接驱动 IC 之架构与带载比较

    驱动IC控制列通道，MOS管控制行通道，控制器分别控制行信号与列信号，此时驱动 IC 与 MOS 管要达到完美的配合存在一定的技术难度。

    又因传统串接 IC 由于行管帯载较多，易出现因边沿压降较大而产生偏色等问题。

    以使用传统串接驱动 IC 为例，其需要大约 11 组数据进行控制，如此多的信号大大提高了显示屏的故障率。

    itc的A0.93采用新型高集成IC，将行扫列扫集成在单颗IC里，省去外部MOS管与译码器。

    每颗IC只负责控制一小块区域 ，可以精确控制到每一颗LED灯珠，行线采用无串接分段控制，解决了因行管带载较多沿压降较大而产生的两侧偏色问题。

    并且将原本 11 组 控制信号缩小为2组 ，极大的提高了产品的稳定性。

    itc LED小间距显示屏

    02.解决耗电发热问题

    传统的显示屏采用的是共阳设计，随着低碳环保的概念深入人心，共阳屏的耗电大，温度高的弊端就暴露了出来。

    为了解决以上问题，我们采用了以下方案进行设计：

    1.共阴双电压精确供电

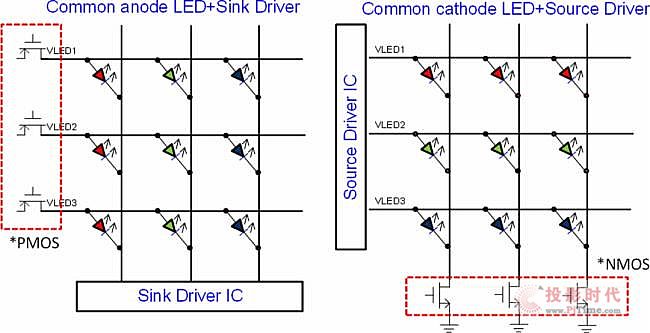

    共阳极 ( 左 ) 与共阴极 vs( 右 )LED 架构在扫描电路上的比较

    共阴极 LED 架构具有明显优势，可以给LED内部的RGB芯片不同的电压，以实现精确供电。

    A0.93系列采用2.8V/3.8V的精确电压，相比传统的5V供电，节能效果最高可以达到40%，具有极佳的节能效果。

    2.动态灰阶节能

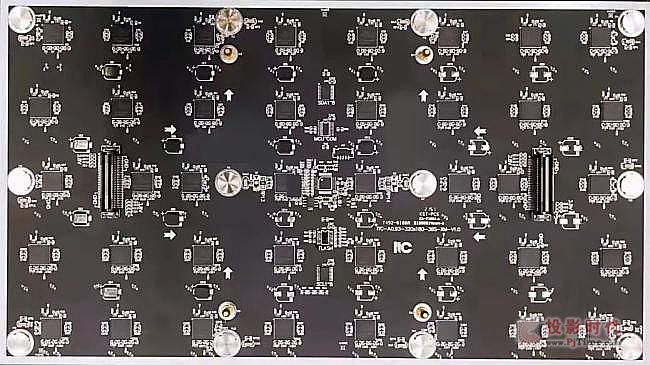

    （图1）

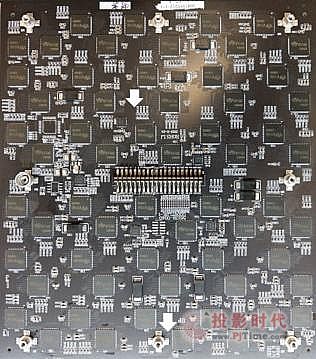

（图2）

    芯片功能上具备智能节电功能( 动态灰阶节能 )，依据输出通道导通时的灰阶值，决定可关闭电路达到动态节能，进而降低芯片的 IDD (IDD 约为正常工作的 85%~90%)，亦有助降低整体功耗。

    与前一代的动态节能模式相较 ( 黑屏节能 )，新一代智能节电功能不需要在芯片区域完全黑屏的情况下便可开启功能，较符合目前应用的需求。

    3.极少的芯片使用数量

    同样尺寸的模组，itc设计的0.93产品要远远优于友商的产品。芯片使用的越多，设计的越密集，则发热量会越大，散热性能也就越差。同样的面积下，我司设计的0.93产品，使用的芯片数量仅为友商的1/3，散热性能大大加强。

    itc LED小间距显示屏

    03.卓越的显示效果

    1.小扫描显示大画面

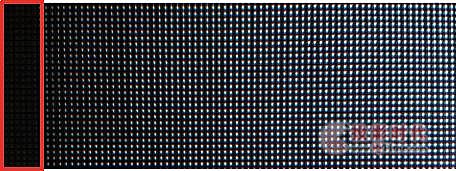

·上图：传输速度过慢，容易造成低灰区域的掉灰现象

    LED显示屏是以逐行刷新的方式显示，对比市场上主流的的64扫来说，随着扫描数提升，芯片所需要的数据量也相应增加，传输速度慢就容易造成低灰区域的掉灰现象和亮度不足的情况，不稳定性也会提高;显示效果进而打折。

    A0.93产品设计前通过大量实验和验证，采用性能与显示效果皆稳定的小扫36扫进行设计，轻松达到3840Hz的刷新，拥有更出色的显示效果，最高可达到22bit+的极致显示效果。

    2.超高对比度

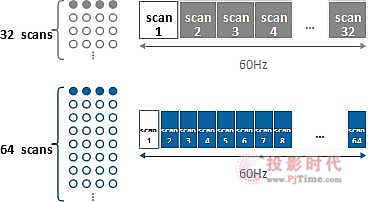

·图 1　扫描数对应导通时间

    A0.93产品实测亮度可以达到800mcd，最低亮度可低至0.06mcd，对比度达到10000：1以上，高度还原每一颗精彩像素。

    3.超低的拐点电压和精确的电流

    我司选用的行列合一高集成驱动芯片，有超低的IDD，电流输出通道间的最大误差仅仅±2 %，芯片间最大误差±2 %，点间距越小，越可以看到整体节能的效果，并避免前文提到功耗太高使模块表面 LED 灯珠受温升影响，降低产生因色温变化所造成的色偏问题。

    4. 精细低灰校正和双 缘触发机制

    首次在A0.93产品上面使用了3ns脉宽精细低灰校正的驱动补偿与算法，在解决高对比度干扰，低辉一致性，高对比度等方面达到最大效益化。

    A0.93产品将传统的DCLK 单缘触发功能升级成双缘触发功能，突破数据判断只能在 DCLK 正缘触发的限制，进化到可在 DCLK 的正负缘同时判断，故当拥有双缘触发技术。

    例如之前一帧数据需要12MHz频率传输，现在可降低至6MHz，可同时确保数据的传输完整性，大大延长产品的寿命。

    5.内建 SRAM

    可以将整个画面的数据次写入，用户只需发送整个帧数据一次，并将其存储在的 LED 驱动的 SRAM 中，而不是每次扫描行改变时发送，能够使用更低的 PWM 频率做到极致的低灰高刷。

    A0.93产品攻克IC架构、能耗、显示等技术难点 ，创新融合多维高新技术突破了LED显示屏在间距微缩的高技术瓶颈，像素间距越小、分辨率越高。

    在不断拉进与用户的使用距离过程中，做到更低能耗、更高稳定性与极致清晰度，淋漓尽致演绎精彩画面，让受众享受非凡画质，重塑新视界。
