威创“易控”网络分布式系统功能介绍之——万显“OneFrame”应用

    网络分布式系统近几年在控制室市场快速发展，主要得益于三个方面的优势：

    01 弹性扩容

    网络分布式系统主要由节点机及网线构成，扩容仅需增加节点机及网线，规避了集中式系统扩容因卡槽数量不够而更换主机，带来成本大幅上升的窘境。

    02 互联互通

    只要网络通达，网络分布式系统就能实现跨地域、跨层级、跨系统的互联互通，资源共享。

    03 便捷高效

    网络分布式系统一般都具备坐席功能，一个人、一套键鼠、几个显示器就能轻松管控多个信号或业务系统，高效又便捷。

    威创“易控”网络分布式系统除了具备以上常见优势外，还通过诸多独特、强大、实用的功能设计，为控制室用户带来更多的使用价值与优势。今天介绍其中的万显应用显控功能。

    超高分可视化为用户的运营和管理带来了前所未有的便利，被广泛应用于业务综合监测、指挥调度、业务汇报等场合。但随着用户融入的数据成倍增长、业务系统间的协调需要更加灵便、监控图像分辨率越来越高等技术与业务的发展，传统的可视化实现方式开始暴露出诸多问题，比如：开发周期长、投资大、维护难、信号图层占用多、开窗资源受限等，威创将自主可控的可视化应用、万显软件等进行深度融合，推出独有的OneFrame显示技术，为新一代智能指挥控制中心的高分可视化应用与传控系统的有效结合提供了综合解决方案。

    大屏可视化通常是通过浏览器或者EXE文件呈现，传统的超高分可视化显示通常采用以下几种方案实现：

    使用全屏呈现一个超高分辨率的效果，内部融合了大量的可视数据组件。这种方案的优势在于，一键全屏显示，通过一台高分电脑实现可视化效果，整屏同步动态显示；不足之处在于，开发成本高，每次维护和更换显示效果需要可视化厂商定制开发，或自己培养专业的维护人员，维护成本高，周期相对较长。

    使用多窗口多WEB页拼接显示的呈现方案。

    ① 多信号拼接方式

    比如上图中，多块显示区域的分辨率不一致，通常采用多台PC输出不同分辨率的WEB页全屏展示，该方式数据维护各自的小页面。但是，带来的问题是，画面由多台主机输出，多机页面切换时同步性很难保证，会出现下图所示的白屏，如果屏规模大，就需要使用非常多的信号源，才能达到显示的要求。

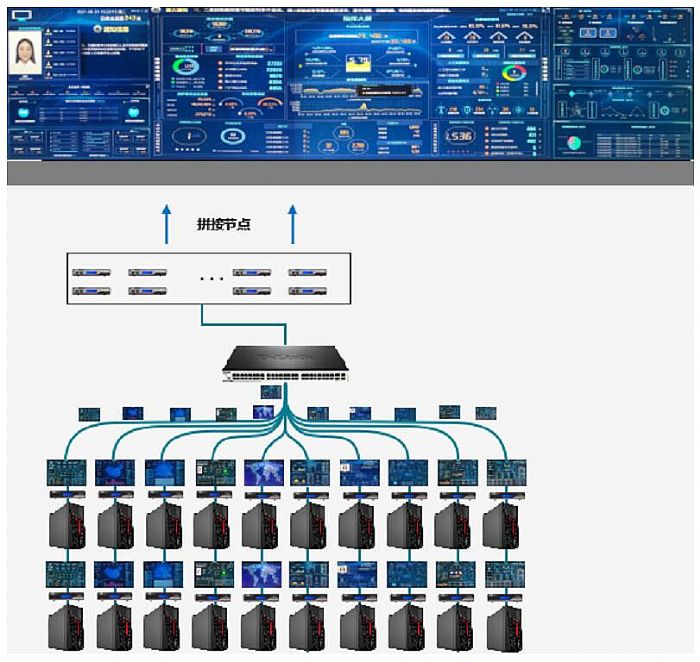

    系统连接和应用方式如下图所示，使用多组信号源来呈现不同的显示组合，资源浪费严重。同时，该方案采用的是信号开窗方式呈现，受到处理器开窗通道的限制，单个节点可能无法开出多窗口叠加显示的效果。

    ② 窗口抓屏模式

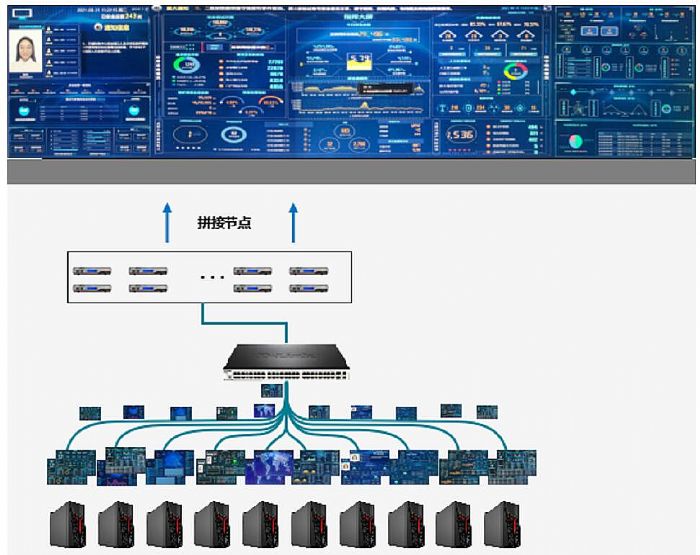

    为了解决上述需要大量计算机作为信号接入的问题，之前通常采用窗口投屏方案，比如在一台PC上预开12个WEB页，将WEB页的内容抓取后，发给传控解码显示，在拼接端对这些画面进行重新拼接，由此可以大幅度减少信号源，减少编码节点，但是管理起来繁琐，需要一定数量的主机，WEB页需要预先开设好。由于是窗口抓屏方式，图像的还原会有影响，帧率也偏低，特别是动态图像显示效果会降低。方案连线图如下：

    上图方案中，省去了编码节点，使用PC软编码抓屏方式实现去标题栏和拼接，所需资源大幅减少。

    ③ 万显OneFrame方案

    威创万显高分应用显示平台，提供独有的多应用OneFrame引擎显示技术，实时将数十个WEB页在一台高分桌面同步开窗显示，达到单一高分应用的同步切换效果，多个场景间切换时间小于1S。不用重新开发页面，利用用户可视化监视、BI系统、大数据展示系统等海量页面组合成高分场景展示，具有显示效果好，场景制作快，投入成本低的优势。

    网页URL直接访问，智能动态分辨率，灵活布局，一键调用，无需增加硬件来增加画面数量，减少硬件成本，无接入页面数量限制。

    该方案大幅度减少了信号资源，解决了应用切换模式加载慢的问题，攻克了窗口切换显示不同步等大量传统方案存在的技术难点，全方案都使用高分桌面完成，无需占用处理器叠加通道，节省的资源可以更多配合可视化的多开窗口应用。应用OneFrame的专有显示技术，去除浏览器页头页尾，原生画面，显示效果好，还支持画面的局部裁剪，让画面显示更加完美。

    威创万显“OneFrame”的应用有效破解了当前控制室高分可视化显示的行业技术难题，解决了“可视化定制开发效果好，但成本高不易维护；多信号拼接数据维护相对灵活，但难以同步、占用资源多；抓屏模式节省资源，但管理繁琐、画面质量受影响”的矛盾，既最大化汲取了其他方案的优势与经验，又避免了其他方案难以克服的问题，走出了一条新的技术路线，是新一代智能指挥控制中心传控系统与高分可视化应用结合的典范。
