香港元朗剧院安装d&b Soundscape沉浸式系统

    元朗剧院是香港一处现场化的大型表演及文娱活动场地，自2000年5月启用以来已成为香港新界西北区荟萃各类艺术的中心。

    剧院最主要的表演空间是一个可容纳923人的演奏厅，设有两层观众席，里面配备先进的灯光音响系统以及灵活多样的舞台设施，包括24幅全香港独有的遥控机动帷幕、过百条电脑及人手操控舞台悬景布杆系统、伸延舞台、二合一活动反声板和电影银幕等，可完全满足音乐会、戏曲、话剧、舞蹈、电影以及典礼、研讨会等各类活动的需要。

    元朗剧院早在2014年就安装了一套左中右配置的d&b系统作为扩声用途。2019年，剧院再与d&b大中华接洽，在池座和楼座周围安装了环绕观众的“效果声”音箱，为安装d&b Soundscape沉浸系统做了前期准备。

    尽管原来的左中右系统也能满足日常演出需要，但元朗剧院决定引入Soundscape系统务求令音响效果获得质的飞跃。如果用视频作比喻，安装Soundscape系统后，画质可以说从原来的480p大幅提升到8K分辨率。另外，Soundscape精准的声音定位，能帮助观众更投入地欣赏演出，实现“所见即所听、所听即所见”(What you see is what you hear)。

    主扩系统(frontal)由五组A-系列增强阵列组成，每组包括上方两只ALi60和下方两只ALi90，采用水平线阵模式，等距吊挂在舞台上方。ALi是AL系列的固定安装版本，ALi60和ALi90的声学特性完全相同，其中ALi60的水平覆盖角度为60度，用于覆盖中远场座位；ALi90为90度，用于覆盖近场座位。

    为了补充最前排观众席的覆盖，系统使用了7只44S两分频超紧凑嵌入式安装音箱作为前区补声。9只5S紧凑型两分频同轴音箱安装在舞台口覆盖可升降的乐池区。舞台两侧各有一只Qi1作为下补声音箱，可配合演出需要时选用。

    楼座左右两边分别由两只8S紧凑型两分频同轴音箱覆盖。Soundscape的360度效果音箱包括16只E-12D宽角度的高性能两分频同轴音箱，其中12只安装在一楼池座周围，另有4只E-12D安装在楼座区域。

    低音采用两只B2-SUB双18寸高性能超低频音箱。整个系统由5台D12、3台D6、8台30D数字功放驱动，并经由3台DS10音频网络桥接器接入一台DS100数字音频信号处理平台。DS100是Soundscape技术的核心，它是一个64 x 64矩阵，能控制所有耦合点的延时及电平，并对所有输入输出进行大量的信号处理。

    d&b Soundscape声音景观系统是全新的现场扩声理念。它打破了传统左右声道扩声形式的限制，将艺术与技术完美融合，为艺术家提供了创作空间，同时让观众身临其境，仿佛置身于整个演出情景当中。

    系统先进的处理能力将声源的混响和复杂的场地模拟相结合。它的核心是强大的DS100数字音频信号处理平台，里面包含两个软件模块(En-Scene声像定位功能和En-Space电子可变混响)。

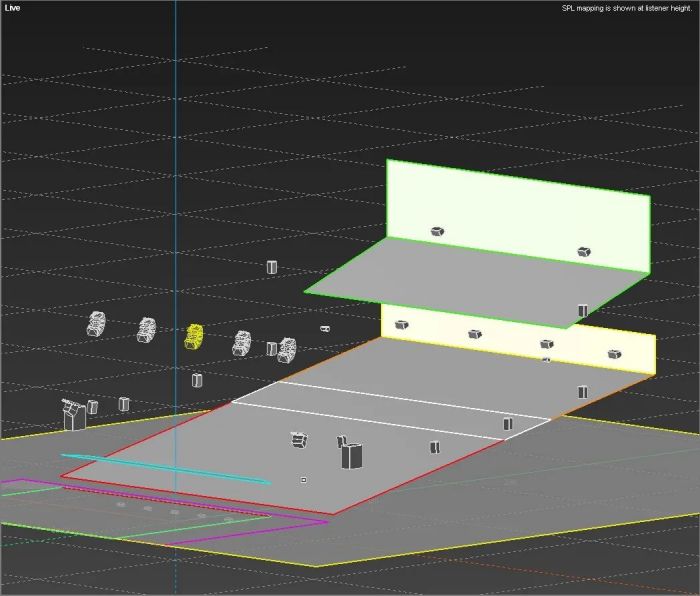

▲d&b ArrayCalc 模拟图

    音响工程师透过En-Scene(声像定位)把现场乐手/表演者真实位置在d&b R1远程控制软件中声源对象(Sound Object)摆放，由DS100自动计算延时和音量, 确保观众的耳朵和眼睛可以”对齐”，让观众感知到乐器和表演者在舞台上左右和纵深的准确位置，获得终极的身临其境的音频体验。

    En-Space(电子可变混响) 提供房间仿真工具，用于改变声场的混响时间。它捕捉了一些声学环境著名的表演厅堂(包括从室内独奏厅到大型音乐厅)大量脉冲响应，在需要时可配合节目总监/音乐总监的需求，为演出营造更真实的氛围。

    由于元朗剧院每天有不同的演出，d&b大中华技术团队在R1软件里预先做好了几个不同的场景，例如戏曲场景、中乐场景、管弦乐场景，只需在R1里按一下按钮，就可以一键切换。

    整个设计、安装、调试过程遵循d&b的工作流程，安装历时半个月，于2021年12月完成。d&b团队利用ArrayCalc模拟软件对声场进行了模拟，并计算出所有安装数据，准确的数据预测令现场协调更顺畅。系统更应用了ArrayProcessing线阵优化技术实现全场音色一致，并采用R1软件进行远程监控。

    安装Soundscape沉浸式系统后，观众无论在前中后都能听到一样的声像定位，实现全场“皇帝位”，即使楼座观众也能体验到360环绕声。另外由于音源透过延時和音量做定位，梳状滤波器得以減少, 从而令舞台上的話筒得到最大的增益，

    d&b Soundscape利用声音的情感本质，为观众创造强大和沉浸式的聆听体验。全球多个著名场所及巡回演出均采用Soundscape 系统，包括英国WOMAD 音乐节、意大利Ravenna 古典音乐节、英国伦敦皇家阿尔伯特音乐厅、北京《新华报童》音乐剧、美国纽约Sony Hall 索尼音乐厅、高雄流行音乐中心等。

    扩声设备及系统清单

    ArrayProcessing 线阵列优化处理技术：实现全场音色一致性、控制声能量分布

    ArrayCalc 模拟软件：声场设计、模拟、提供安装数据等

    R1 远程控制软件：对系统进行远程控制、监测、诊断等

    DS10  音频网络桥接器

    DS100  数字音频信号处理平台

    En-Scene  声像定位

    En-Space  电子可变混响

    ALi60  增强阵列全频音箱（固定安装版）

    ALi90  增强阵列全频音箱（固定安装版）

    44S  二分频高性能音箱（可嵌入式）

    5S  二分频点声源音箱

    8S  二分频点声源音箱

    Qi1  二分频全频线阵列音箱

    E12-D  高性能二分频多用途音箱

    B2-SUB 高性能超低频音箱

    D6  两通道数字功放

    D12  两通道数字功放

    30D  四通道数字功放
