巨量转移为什么对Mini/Micro LED那么重要？

    01、芯片的微缩化发展

    随着LED显示屏逐渐向超高清显示方向发展，Mini/Micro LED凭借其极其优越的超高清显示效果，逐渐成为未来LED显示行业的大趋势。

    当前，Mini/Micro LED芯片的尺寸已朝百微米级以下发展。一般的传统LED芯片大于200μm，Mini LED芯片约为50-200μm，而Micro LED芯片则更会微缩至小于50μm。

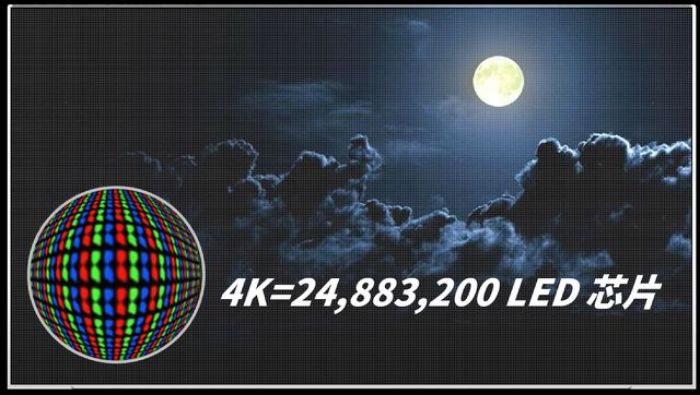

    以一个4K屏幕为例，需要转移的微米级芯片数量高达2400多万颗（以3840 x 2160 x RGB三色计算），即使一次转移1万颗，也需要重复2400次。

    02、转移技术的天花板

    以传统芯片转移方式为例，设备对单颗芯片的尺寸要求存在一定的物理极限，芯片太小，无法转移，难以满足未来Micro LED微型芯片的需求；且机械臂在单颗芯片转移的运动过程中也存在一定的时间极限，转移效率难以进一步提高，这意味着传统封装及传统芯片转移技术已逐渐面临天花板。

    03、如何解决？

    要实现Mini/Micro LED商业化带来的量产需求，不仅要克服像素密度翻倍的难题，还需要解决良率难以达标的问题。

    因此，如何通过高精度的设备把巨量的微米级LED芯片正确且高效地移动到目标基板及PCB板上，成为了当前最值得Mini/Micro LED厂商研究的课题之一。

    巨量转移技术应运而生。

    04、巨量转移技术

    对于巨量转移技术而言，设备精密度、制程良率、制程时间、制程技术、检测方式、可重复性、加工成本等七大要素是巨量转移必须考量的因素。

    其中，最受关注的难点在于，如何将转移良率提升到99.9999%（俗称“六个九”，意味着每转移一百万颗芯片只能有一颗不良），且每颗芯片的精准度必须控制在±0.5μm以内。简而言之，巨量转移最大的难点就是如何将LED芯片“又快又准”地转移到目标基板和PCB板上。

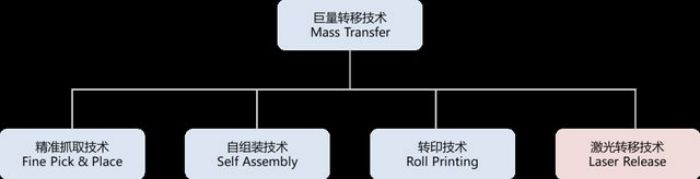

    当前，巨量转移技术分为以下几大流派，各有千秋。

    那么，中麒有什么法宝可以出奇制胜？

    05、中麒的巨量转移

    中麒深耕Mini LED底层显示技术，自主研发了Mini LED巨量转移技术，采用激光转移技术，并已实现全线自动化。

实现转移排晶UPH≥2.5KK/小时

    精度可达5μm

    良率高达99.99%

    在线点测及修复后良率达100%

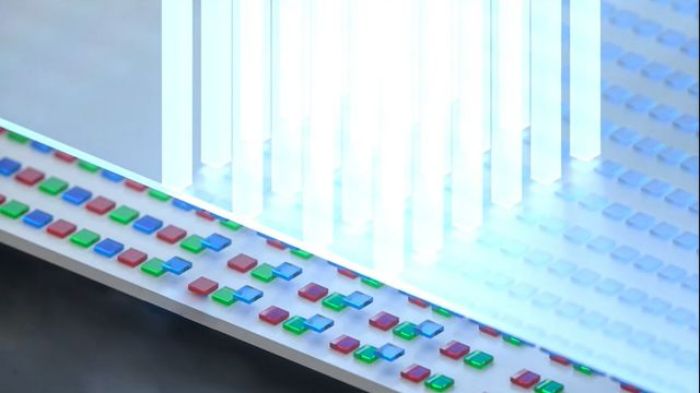

    先将LED芯片从晶圆巨量转移至玻璃基板上，再通过激光转移将数百万个微米级芯片又快又准地放置在PCB板上。

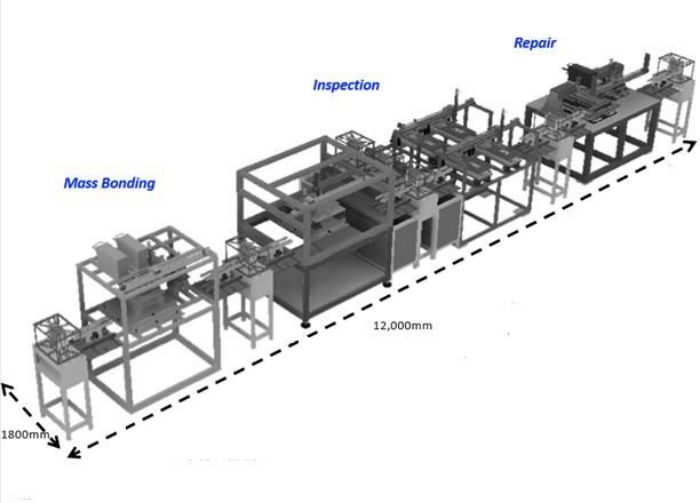

    巨量转移流程示意

    巨量转移、固晶

    采用激光转移技术，将数百万个微米级芯片又快又准地放置在PCB板上，UPH≥2.5KK

    在线点测

    检测设备通过对点亮后chip亮度与阀值的判定，mapping出 R/G/B 坐标档。

    修复

    自动精准识别、 定位坏点，进行重新抓点固晶及红外激光焊接，最后通过检测。实现批量修复。

    中麒光电自主研发的巨量转移技术能做到高一致性、高重复性，已实现超过250万颗芯片/小时，是传统工艺的30倍以上，可以解决行业关键生产瓶颈。这也正是中麒深耕LED显示底层技术，垂直整合产业链上下游优势，践行“以客户为中心，与伙伴共成长”的服务宗旨的具体体现。

    未来，中麒光电也将持续加大研发投入，强化技术革新，继续扮演引领Mini/Micro LED迈向商用化阶段的关键角色，助力Mini LED商业化提速。
