全息瞄准镜中（其中的全息指的是工艺制程）是一种不同于传统的瞄准镜采用概三点一线瞄准，而是采用两点一线的革命式速瞄瞄具，它注重弹着点的观察，并利用弹着点进行瞄准。它所运用的是衍射原理。所以，全息瞄准镜的全称叫做“激光全息衍射式瞄准镜”。全息瞄准镜的制造难度是很高的。
以前我们聊起过，全息瞄准镜的系统原理和制作难度相比全息光波导相对要容易的多，美军也早就大规模实战应用于上个世纪末的海湾战争，对于各位铁友这是早就了解的，但各位铁友了解到是一回事，心仪也是一回事，但各位铁友二三十年拿到品质过硬的纯正的全息衍射式瞄准镜可谓寥寥无几。各位军迷的潜意识里面，主要觉得核心的全息衍射技术太过于复杂，我国搞不定，所谓的搞定也多各种各样的缺陷。果真如此吗？
其实全息瞄准镜的原理也很简单，用我们专业的角度讲，仅仅是一个全息照片的再现光路而已。

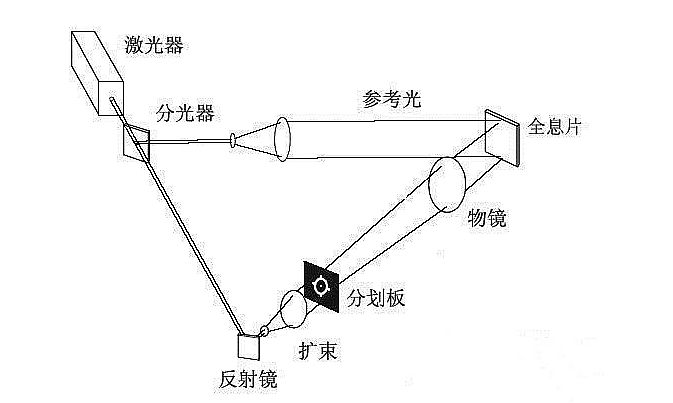

南昌三极光电全息衍射式瞄准镜的全息分划板照片制作光路
制作方法：
激光器发出激光被分光器分为两束，一束经过作为参考光照射到全息感光板上；一束作为照明光照射到预制分划板上，从分划板上的透明部分透过后也照射到全息感光底片上，这样就完成了对分划板的全息图像的拍摄。在拍摄过程中对整个光路系统中的每个原件的位置、角度以及拍摄环境震动都有很严格的要求。
南昌三极光电全息衍射式瞄准镜的全息分划照片再现光路
全息片再现：
用一束与拍摄时的参考光相同波长的平行光线作为再现光，以与拍照时照射在全息感光底片上的参考光角度相同的入射角度照射到全息片上，经过衍射后再从全息片的后方射出。而从全息片后方射出的光线就能再现出拍摄时照射在分划板上的光线落到全息底片时候的信息，包括频率、方向等等。

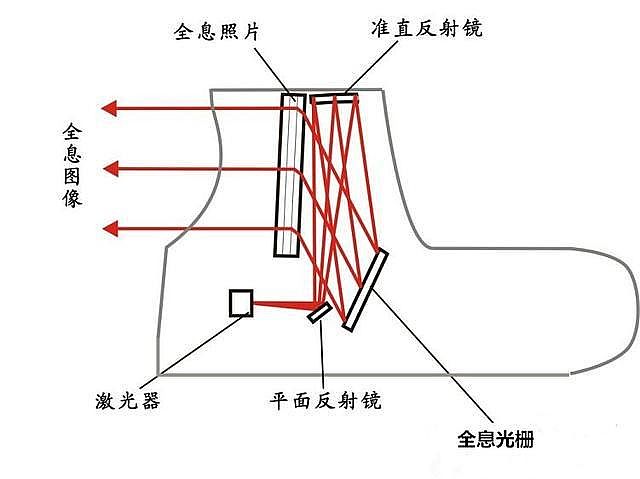

南昌三极光电全息衍射式瞄准镜再现结构简图
以上给大家介绍的都是原理，原理确实不是大家想象中的那么复杂，各式全息瞄准镜的实现光路也都大同小异，在这个大的原理下面做一定的微调，但全息照片的再现光路这个前提还是不变的。
那既然实现原理如此的简单，那为何国内三十多年来一直迟迟做不好呢，这就牵涉到一个工艺制程的沉淀问题了。三极光电科技团队由老军工领衔，三十年来一直在全息衍射工艺制程面向用户的第一线，积累了雄厚的工艺基础。在整个团队的共同努力下，默默的付出中，让三极光电团队在各项高精尖的项目上面获得面向市场的实用化成果。如全息瞄准镜光芯片，AR全息光波导光芯片，85度大视场角AR视网膜投影透镜光芯片，超短焦透镜组等
说了这么多，可能大家都急了，光说没有啊，我们放出来一些图片吧，这其中有我们的衍射光栅图片，也有我们及合作伙伴的整机图片，也有各位铁友的分享图片（感谢各位专业的铁友）

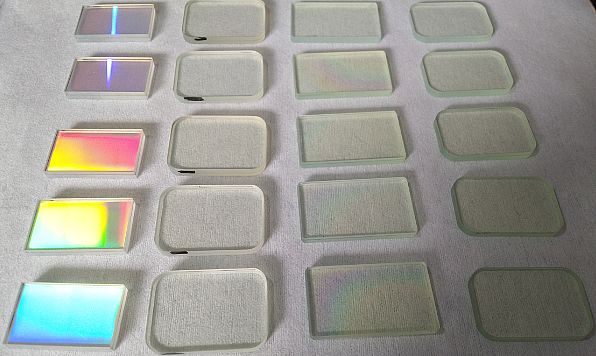

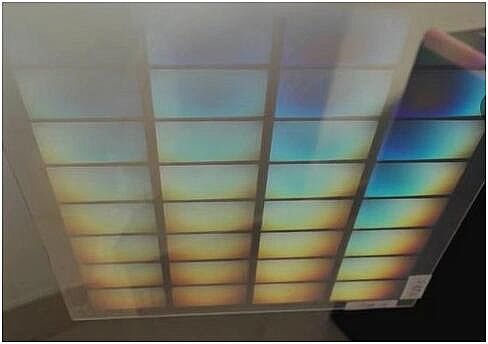

南昌三极光电有限公司全息衍射瞄准镜的核心光芯片（未裁切）
三极光电科技全息衍射瞄准镜的核心光芯片（可见高透明度和高衍射率）

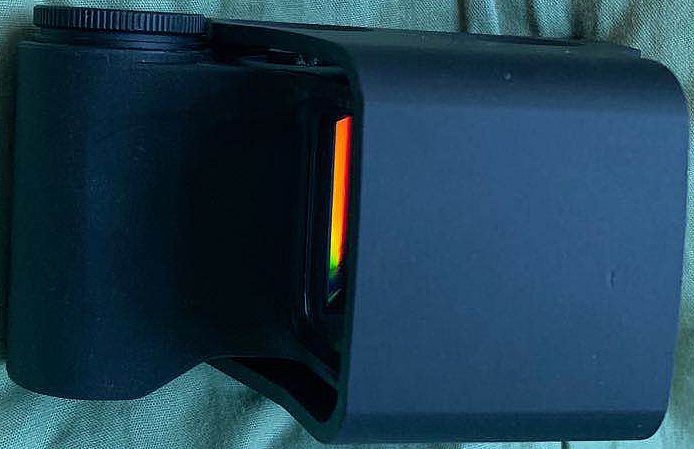

南昌三极光电合作客户的全息瞄准镜（这个角度可看到衍射光栅彩虹 说明高衍射率 铁友展示）

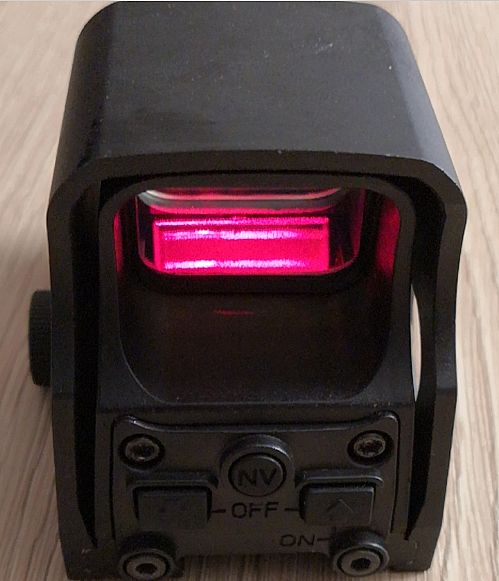

南昌三极光电科技合作客户的全息瞄准瞄（全息瞄准镜出射的平行光，铁友展示）

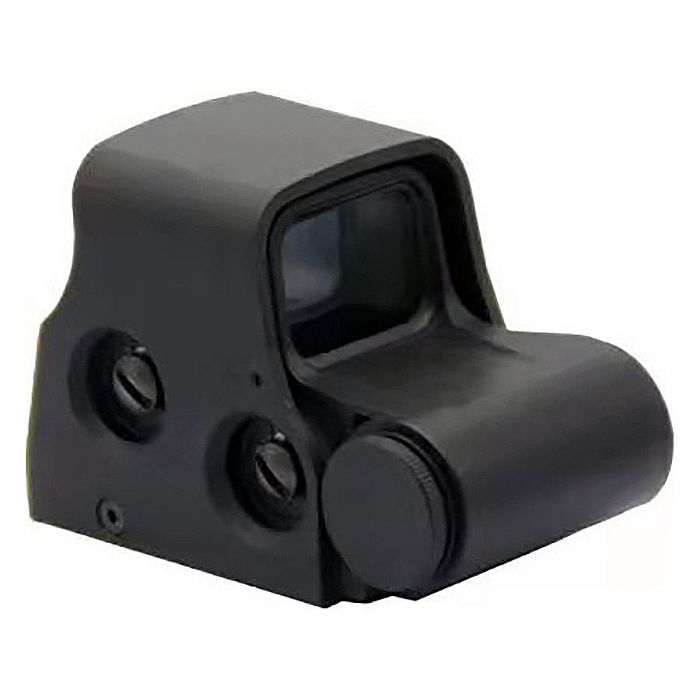

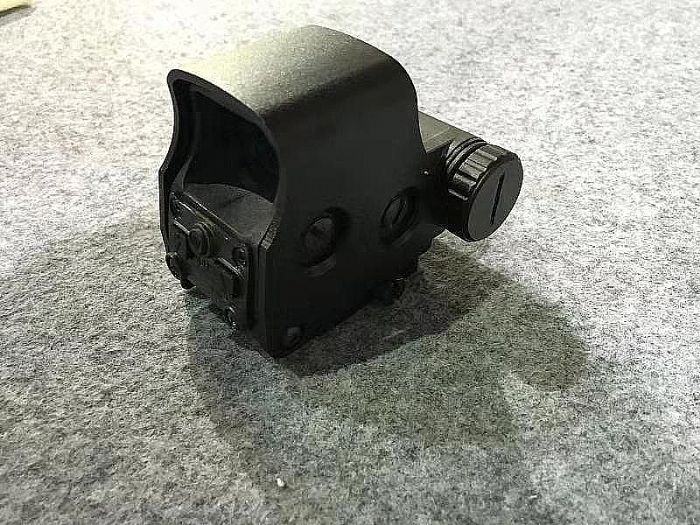

南昌三极光电科技客户全息瞄准镜外观展示

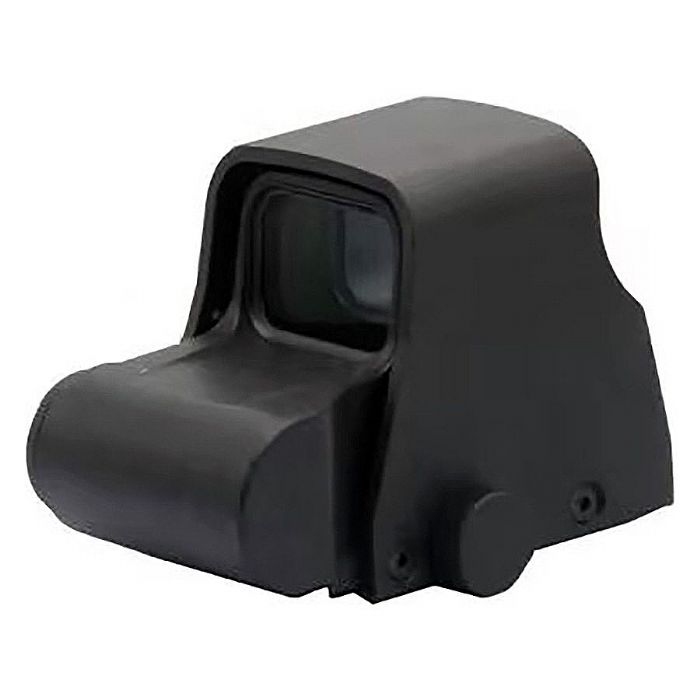

三极光电科技客户全息瞄准镜外观展示

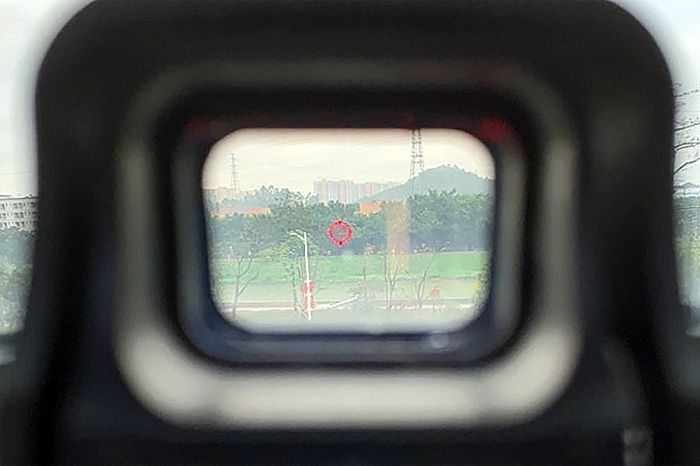

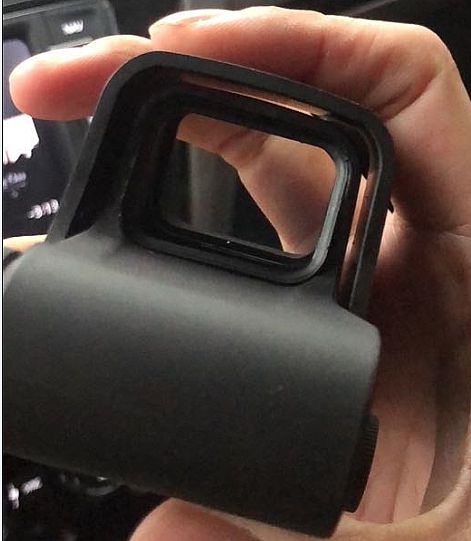

三极光电客户全息瞄准镜透明度展示，高达93%（铁友展示），这个指标是比Eotech还高的
三极光电科技客户全息瞄准镜外观展示

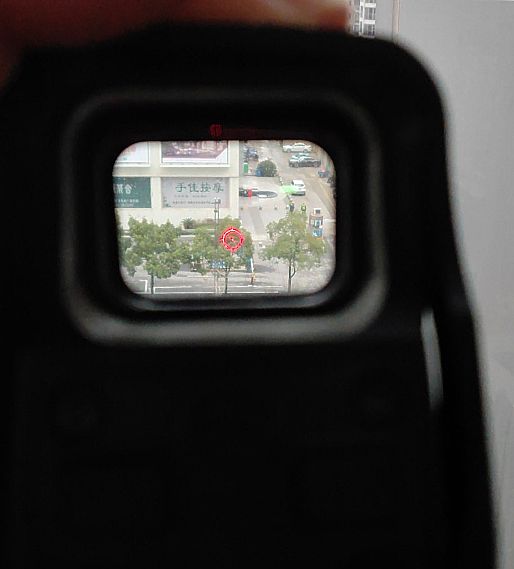

南昌三极光电全息瞄准镜透明度展示，高达93%（铁友展示 拍照激光分划容易模糊
南昌三极光电有限公司团队2017年全息瞄准镜样机外观展示

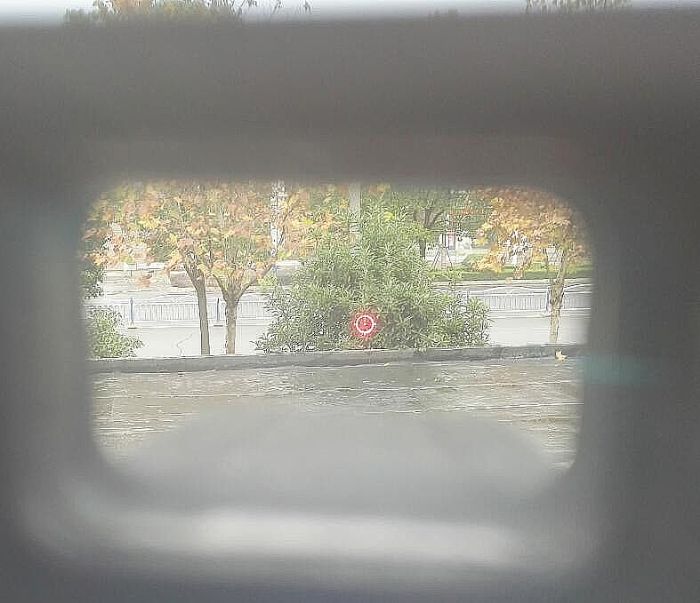

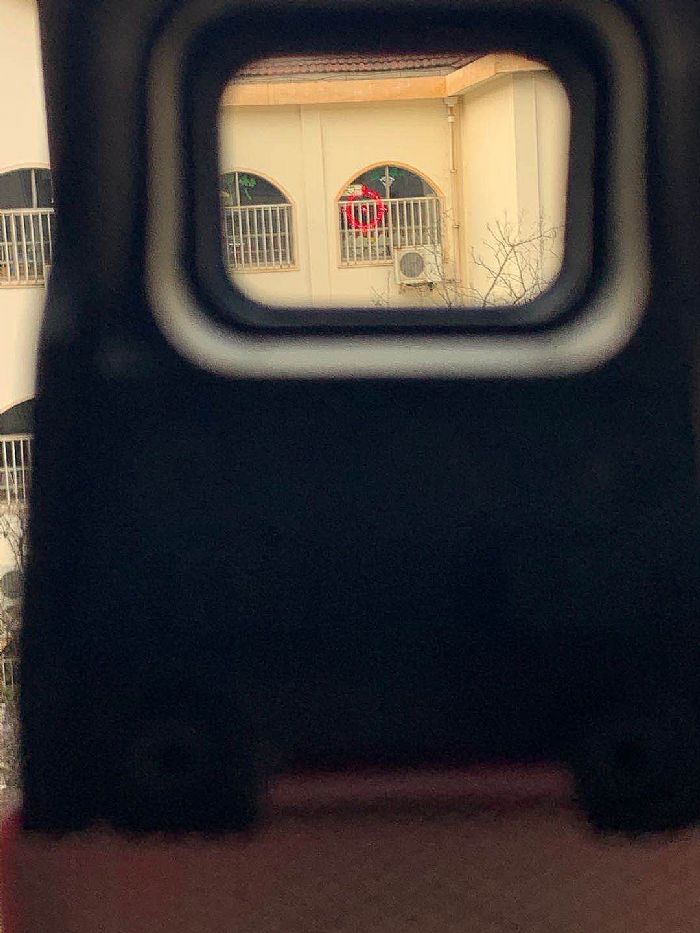

南昌三极光电客户全息瞄准镜展示（铁友展示 激光分划用相机很不好拍，容易模糊）

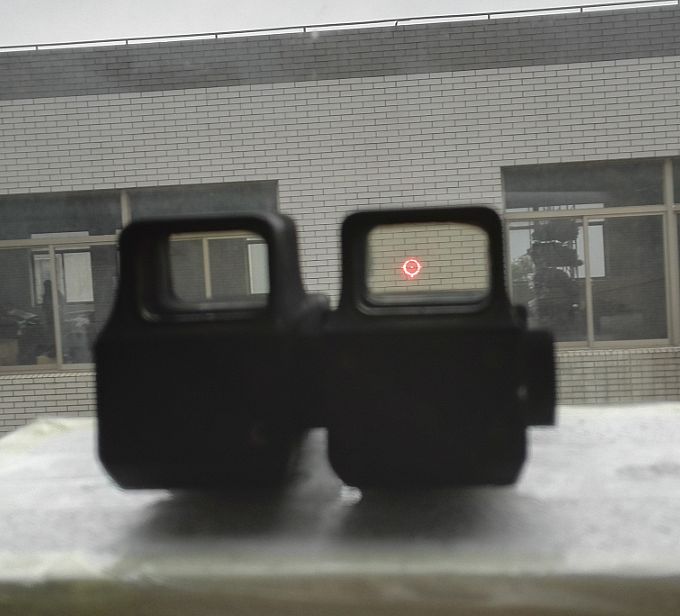

南昌三极光电有限公司客户全息瞄准镜展示（铁友展示 激光分划用相机很不好拍，容易模糊）
南昌三极光电有限公司团队2017年全息瞄准镜样机展示（铁友展示 激光分划用相机很不好拍，容易模糊）

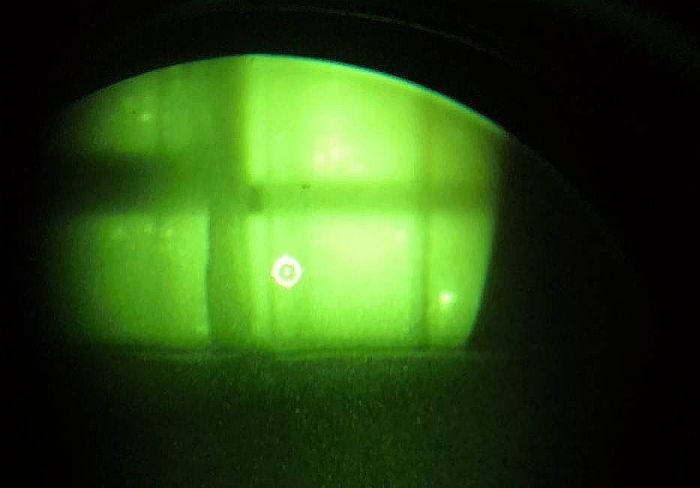

南昌三极光电客户全息瞄准镜夜视效果展示（铁友展示 激光分划用相机很不好拍，容易模糊）
三极光电是一家研发为主的企业，为国内少数掌握激光全息衍射光栅在前期光刻到后续全制程制备的企业，研发制造的全息衍射光学元件，全息光波导，可广泛应用于航天，飞行瞄准头盔，步兵瞄准头盔，单兵武器的快速瞄准器具,基准测量，医疗设备，光谱仪，智能电子产品，3D扫描仪，网络与信息安全技术与系统、物联网,电子专用设备仪器、先进感知与侦察探测,区块链技术、虚拟增强现实技术、模拟仿真技术、时空基准技术与装备等广大领域。尤其是我们研发制造的市场应用场景广阔的AR增强现实核心硬件---全息光波导光栅光芯片、AR视网膜投影透镜光栅光导等，产品收缩比小，成像分辨率高，状态稳定，综合性能国内外领先.。
内红点反射式瞄准镜与国产南昌三极光电全息瞄准镜视频分辨
