亚特龙ATLONA高校一站式混合教室解决方案

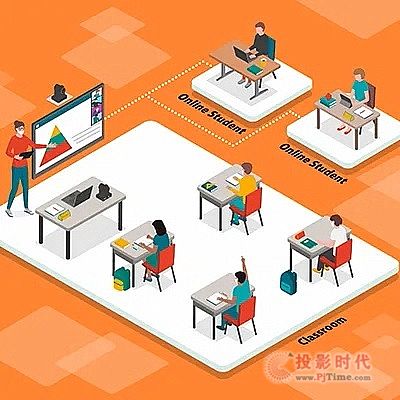

    目的:创建一个教室AV系统，支持同步现场直播和在线教学，以及按需观看的录像

    显示:具有足够图像大小和亮度的天花板或壁挂式投影仪，在各种照明条件下提供关键的观看效果

    信号源:用户的笔记本或房间的PC机

    摄像机:提供捕捉教师教学的视频用于直接授课和学生在课堂的参与

    音频:提供麦克风，以便捕捉讲师和课堂音频，以及在整个教室音频分配

    控制:全面的AV控制，操作简单，只需最少的培训

    线缆:为网络和HDBaseT延长选择适当的类别(双绞)布线系统

    2)AV路由和延长

    ATLONA AT-OME-MS42矩阵切换器和USB连接。此外，还为房间摄像头和音频数字信号处理器（DSP）提供USB外设连接。OME-MS42同时提供HDMI输出的教学内容到教师的信号监视器。

    OME-MS42HDBaseT 输出连接到ATLONA AT-OME-EX-RX接收器，并支持通过单屏蔽6A类电缆将各种信号延长到330英尺（100米），这包括从笔记本电脑或房间PC给投影仪的视频内容、投影仪的控制信号，以及ATLONA AT-HDVS-CAM PTZ云台摄像机专用的USB数据。

    3)USB集成

    当需要传输课堂学生的信号视频时，ATLONA AT-USB-EX100-KIT USB2.0延长器可将第二个HDVS-CAM USB信号输出到OMEMS42。

    USB集成是该解决方案的关键元素，为HyFlex在常见视频会议应用程序（如Zoom或Microsoft®Teams®）中提供必要的音频和视频功能。该软件允许选择讲师的麦克风和摄像机进行直接指导，或房间麦克风和摄像机进行课堂和在线学生之间的小组讨论。

    AT-OME-MS42内置的USB主机切换功能允许所有USB外设根据需要路由到笔记本电脑或房间PC主机。会议软件的记录功能允许创建会话文件并上传到学习管理系统，以便后续按需使用。

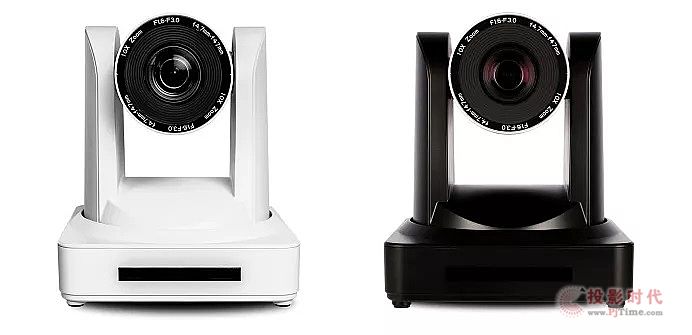

    4)PTZ云台摄像机

    ATLONA AT-HDVS-CAM系列云台摄像机提供对视频流捕获和帧速率的精确控制。讲师在教室里随意演讲地点，在讲台上、展示/投影图像前或在白板前，自动化云台支持同时捕捉讲师教学和书面内容。当讲师在房间里走动时，控制系统会指示摄像机调用位置优化的预设。

    5)控制系统

    ATLONA AT-VTP-800触摸面板上的直观图形用户界面（GUI），提供了便捷的AV控制系统功能。

    ATLONA AT-VGW-HW-3 Velocity硬件网关作为系统的中央控制处理器，通过网络连接，网关从触摸面板、BYOD智能手机或平板电脑接收用户输入，并指示切换器向投影仪发送电源命令，选择源输入，调整音频设置，并为教师或教室摄像头选择预设或PTZ云台功能。

    6)音频传输

    第三方数字信号处理器专门用于HyFlex系统的音频路由，讲师和房间麦克风作为USB设备呈现给会议软件。来自OME-MS42的计算机和教师麦克风音频通过DSP传输到ATLONA AT-GAIN-120功放，该放大器为安装在天花板上的扬声器提供高达120瓦的功率。

    7)布线和连接

    PANDUIT非屏蔽6A类电缆系统通过以太网向连接的AV设备提供局域网数据和电源，屏蔽6A类电缆用于HDBaseT连接。
