9月15日晚,西安奥体中心,造型优雅的“长安花”体育场灯火璀璨,耀亮夜空。第十四届全运会拉开大幕,历史与现实交汇于此,光荣与梦想激荡胸中,激情绽放的时刻已经到来。
▲ 开幕式现场图
在第十四届西安全运会开幕式上,“主流线”完成了话筒与转播车调音台前置话放箱之间长达几百米传输。获得主录音室和技术人员一致好评。
这次第十四届西安全运会开幕式转播,中央电视台动用了新款的转播车,其前置话放箱通过光缆连接,布置到了主看台5层楼梯处。体育场现场吊挂和场地边话筒一共设计了21个点位,其中6个在雨棚内圈马道,1个在外圈马道,其余14个散布在赛场的地面。马道上7个点位,话筒主要用于拾取观众效果和场地中文艺表演的效果,所以实际话筒位置吊挂到了马道与地面的中点,完全悬浮在半空中。

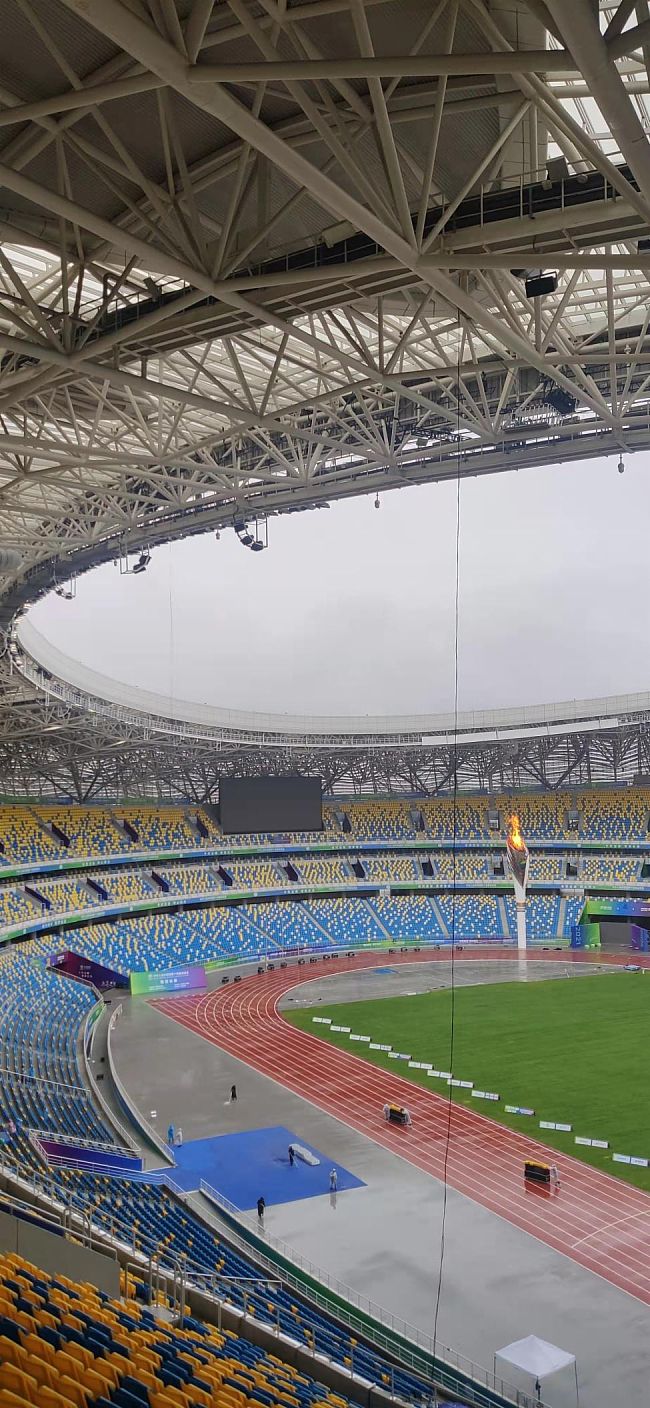

▲ 施工中的马道内圈话筒点位
照片说明:
施工中的话筒线缆:话筒安装点位离开话筒接口箱超长的距离,给话筒信号的传输、信号衰减、抗干扰、幻想供电都带来了挑战。
照片说明:

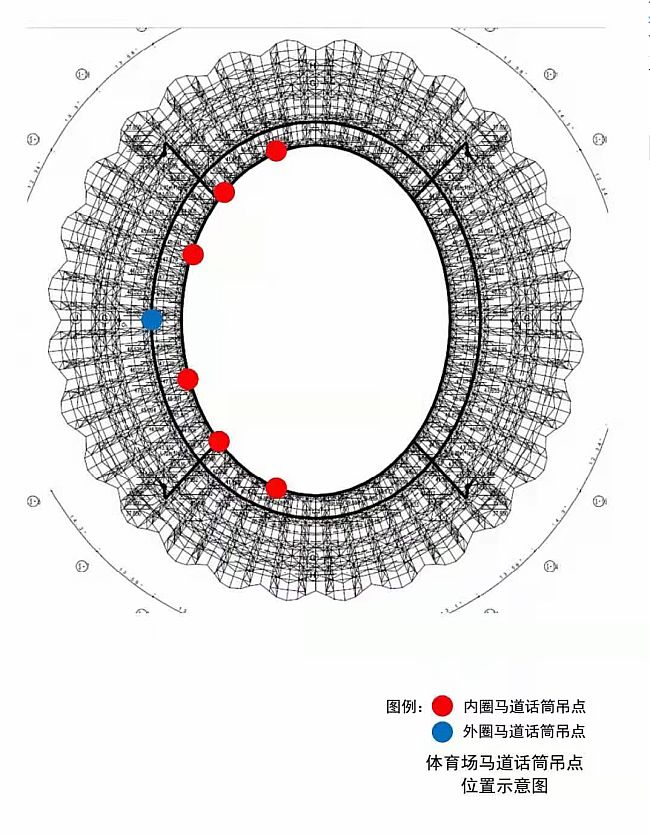

雨棚话筒吊挂点位图:这些话筒需要从雨棚垂下,定位在雨棚和地面的中点。
这些点位上均使用了需要48V幻象供电的森海塞尔电容拾音话筒,包括sennheiser MKH 8020/8040/8090共三个型号。
话筒与调音台前置话放箱之间的话筒线传输距离最远距离达370米,21个话筒点位,涉及的话筒线总长度达到约5公里的距离。
负责体育场馆线缆布设的项目经理介绍,“长安花”体育场是为14届全运会新建的甲级特大型体育场,建筑面积15.65万平方米,座位数60033座。在这样大型的体育场中为电视直播布设话筒线缆,传输品质高、性能稳定可靠无故障是第一位的要求,雨棚马道上安装了各种设备和管线,包括强电、灯光、喇叭、控制。话筒线缆传输这么长的距离,屏蔽外界干扰,优质可靠地把话筒信号传回转播车是极其重要的。其次,由于项目进度紧任务重,对供应商的供货速度,使用长度都提出很高要求,几乎很少有厂家能全面满足这种广电项目的特殊需求。央视直播会覆盖上亿电视观众,技术上的每一个细节都不容妥协。因此,从话筒接口箱到每一个点位的话筒线都必须是一条完整的线缆,中间不允许转接。成丰线缆能够根据我们的要求,定做370米非标准长度的话筒线。而且在我们下订单后极短的时间内交货,成丰的确显示出了独到的实力。
另外,我们在施工中也发现了成丰星绞话筒线与其他品牌相比另一个独到的优点:屏蔽中具有单独地线,焊接卡侬头时非常方便快捷。我们要现场焊接21条定制长度的话筒线,共计42个卡农头,由于话筒需要幻象供电,公母卡农头的接地都需要焊接,一个都不能少。如果星绞话筒线没有单独接地线,施工时需要花时间挑开屏蔽网作为地线,这一来一去,相差的时间就非常可观了。

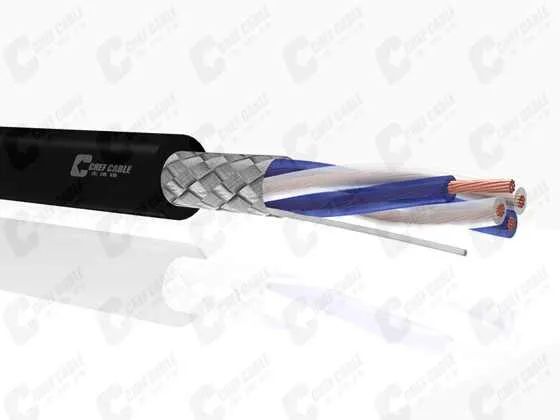

▲ 成丰话筒线结构示意图
照片说明:
成丰话筒线采用4芯星绞结构,具有覆盖率高于95%的编织屏蔽层和单独接地线,线缆柔软,抗电磁干扰效果优秀,而且便于焊接卡侬头。
其实,这种在体育场馆铺设高要求的话筒线缆的需求,在上一届全运会开幕式上也曾经发生过:具体细节请参见我们过往的文章。
总结上一届转播中话筒线使用的宝贵经验,这次电视直播的赛场话筒布线也选择了“主流线”品牌的生产厂家,坐落于上海青浦区的成丰线缆有限公司。
成丰公司技术总监任黎先生介绍说:“我们的编织屏蔽星绞麦克风线缆 (宣传页编号 T14)曾经在2017年的第13届全运会开幕式上有成功使用的经验。
当时也是央视负责实况直播,拾音话筒采用的也是需要48V幻象供电功能的sennheiser MKH 8020/8040/8090三个型号,共18个点位。当时的转播车没有使用光纤话筒接口箱,所有话筒都要以模拟方式直接回传到转播车,因此最长传输距离达到了700米。本届全运会的话筒数量比上届要多,但由于有光纤话筒接口箱,所以话筒的最长传输距离缩短到了370米,比之前的700米短了将近一半。尽管这仍然是一个非常长的传输距离,但我们对自己的产品非常有信心。经过4年的发展,成丰的生产工艺和制造精度又有了长足的进步,一般的线缆都有常备库存。就算是特殊订货,快速交货,我们仍然能够提供符合我们一贯质量标准,并且满足用户需求的产品。
除了采用“主流线”品牌的四芯星绞话筒线做长距离信号传输,本次音频系统中还使用“主流线”的超五类屏蔽网线作为数字调音台处理机箱与控制面板之间的控制线缆。另外,在演播区的布线环节,也使用成丰的四芯星绞话筒线。
部分图片来源于网络
其中运用了主流线品牌:
编织屏蔽星绞麦克风线缆
四芯星绞麦克风线缆,采用优质高纯度(OFC)无氧铜丝绞合,每根导体截面积为0.2mm2,由25/0.10mm黄铜丝绞合而成,线对导体截面积为0.4mm2;特别配方聚乙烯绝缘,覆盖率为98%的致密镀锡铜丝编织屏蔽,编织网下有一根接地线方便焊接;芯线颜色为2白2蓝,需要采用星绞接法;护套采用日本弹性体材料,高弹、表面细滑;整根线材具有高弹性、抗扭、抗拉、顺滑、易收放和理线等优点,护套为黑色,是流动演出和广电等高端场合首选。
http://www.chefcable.com/a2fb3bb2-7a7e-c9bf-0353-340612e933d6/65d76a2d-4ab6-b23d-77a4-d64c10571c7e.shtml

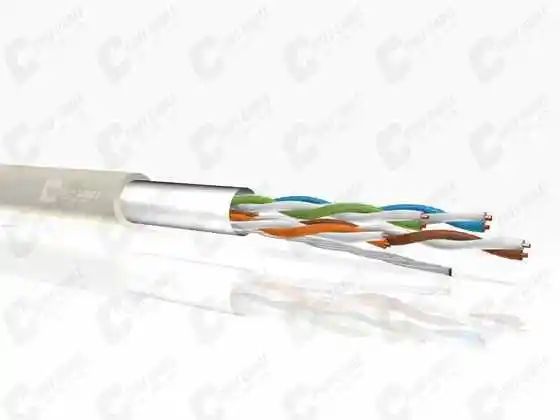

超五类屏蔽网络线
CAT5E FTP 4P 24AWG PVC,固定布线使用,满足YD/T1019-2001标准和TIA/EIA568标准。
http://www.chefcable.com/gdazxl/4be4862a-205e-f30f-d3d5-c027967f1a93.shtml
