Lynx Aurora(n)专业DA/AD转换器

    前 言

    继上代Aurora得到AES录音工程师协会评选的大奖的认可，厂家力求突破，在原基础上重新对性能、灵活性配置做出新的设计，使新Aurora(n)系列比上代的产品更成熟完善，定位是专业母带级解码器。

    灵活配置搭配

    后面板完全放空的，可以让用户完全自定义安装适合的扩展板，除了设备标配的1入3出的时钟同步端口，可自由选择8、16、24或32通道，还可选配USB、雷电、DigiLink和Dante网络模块。

    外包装设计

    白色设计包装，标识着设备的型号及关键特征，24通道的192KHz A/D & D/A转换，简洁而清晰。Aurora(n)使用全新一代的组件和技术，在同类设备中提供良好动态和低失真等音频性能。

    顶部镂空散热设计，确保设备在大热量情况下稳定工作。

    前面板功能及显示

    前面板右侧具备：2 个发烧级1/4”TRS立体声耳机输出及音量控制；1个SD卡槽，最高支持32个通道的实时录音和回放，且可以直接录音回放到microSD卡里，并支持所有可用的采样率，最大支持2 TB容量的microSD卡。

    前面板中间配置一个480 * 128的TFT液晶显示器，提供了对所有级别和功能的即时访问；显示屏两侧8个糖果色的功能选项键，当这些按钮是绿色时，它们是用于当前选择的，当它们是青色的，它们是用来导航的。

    显示屏功能菜单：可对时钟、线路、前置放大等参数进行调整或路由设置，当它们处于灰色状态时，它们对于当前状态是不活跃的。

    当设备进行工作时，液晶显示屏实时显示的电平表，当前采样率、时钟源、播放音乐的名称和时间码等信息，最多可看48个通道，方便检测校准和故障排除。

    菜单里选择线路调整，在线路通道组调整输入和输出，+4dBu(Pro)或-10dBV(consumer)切换。

    后面板模块选择

    本次展示的是搭载24通道LINE IN，24通道LINE OUT，16通道AES I/O，均使用DB25端口辫子连接，机身均配有1进3出时钟同步端口，可与外部时钟器连接使用，选配模块安装主备Dante端口模块,与Mac或PC进行操作。

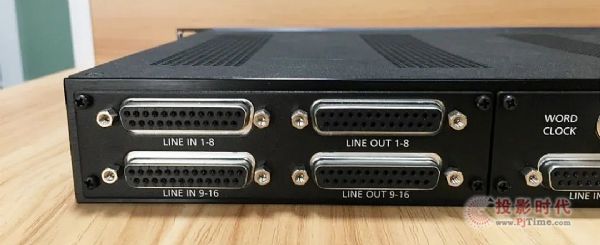

    背面卡槽一：LINE IN/OUT 模块

    背面卡槽二：1进3出时钟，LINE IN/OUT 模块

    1进3出时钟I/O，时钟选项可选44.1K/48K/88.2K/96K/176.4K/192K，同时搭载第二代 SynchroLock-2 采样时钟技术，可实现300,000:1的抖动降低，5秒锁定时间和精度。

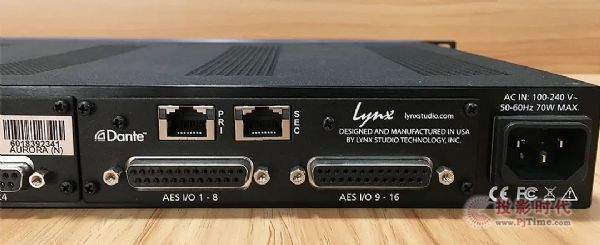

    背面卡槽三：AES I/O模块，Dante模块

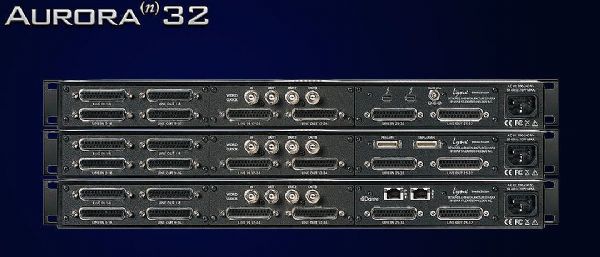

    其他搭载TB接口的Aurora设备。

    LSlot扩展端口可根据实际需求选择，承载可用的连接卡USB、Thunderbolt、ProTools|HD和Dante。

    内部设计

    当了解过新Aurora(n)前/后面板及界面的全新设计后，再打开面板看看内部的设计。1U的机身内部铺得满满的电路板，各模块板块布局清晰明了，整整齐齐，这就是高品质解码器才有的PCB设计布局吧。

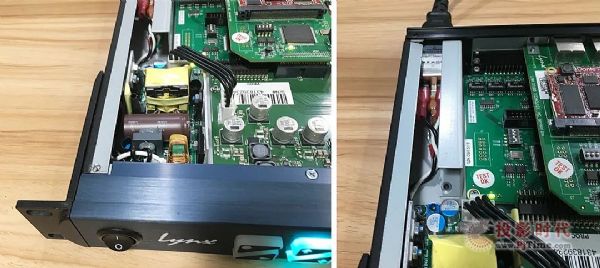

    电源模块部分采用了开关无变压器电源，使得效率提高；采用无风扇设计，并且使用上铝板进行挡隔，确保不受到噪音影响和减少电路的干扰，两大因素可确保设备在良好的状态下工作运行。

    主板模块带有个逻辑和处理功能，PCB板印上品牌LOGO，成块PCB板一体成型，几乎占用设备一半空间，剩余空间预留给其他输入/输出模块及扩展模块安装。

    主板数字芯片使用“Artix-7 XC7A15T”，采用的是TSMC28nm HPL工艺，处理速度不仅更快，比以往的45/40nm工艺更是实现 65% 的静电降低以及 50% 的功耗降低；6.6Gb/s 收发器实现 211Gb/s 的峰值带宽 ( 全双工 )、支持高达 930 GMAC 的 DSP 处理能力与集成式先进模拟混合信号 (AMS) 技术，是业界高性能功耗比的结构，可用于军事及医疗等领域。

    用户自定义模块

    所有模块都直接插在主板对应的电路位置上，内部机身不存在一点点空间，厂家这设计及用料是诚意满满的，输入/输出模块板整整齐齐，每通道一一平衡对应，正所谓内行看门道,外行看热闹，看完后你就知道。

    线路输入/输出

    输入输出采用真平衡电路，每通道都独立载有一枚OPA1602/OPA1604运放，实现了非常低的2.5nV /√ Hz 噪声密度，1kHz时超低失真0.00003％。输入提供具有-113dB总谐波失真和119dB的动态范围；输出提供具有-108dB总谐波失真和120dB的动态范围。

    其他扩展模块

    连接卡可选USB、Thunderbolt、ProTools|HD和Dante。本机Dante模块安装在上层挡板上，如下图所见模块独立电路板搭在2层架空，这样子设计，避免和其他PCB互相干扰，且便于日后更换升级及检查维修。

    对新Aurora(n)进行简单了解及分析后，试听效果如预想一致，典型的是LYNX声音的特点，无音染，高解析，准确通透还原，专业母带级的声音，与第一代相比功能更是得到大大的提升。
