谈艾博德在红外触摸领域的探索

    深圳市艾博德科技股份有限公司成立于2006年，拥有13年教育信息化行业经验，目前已发展成为智慧教育整体解决方案提供商及运营服务商。专业从事智慧教育云平台、课堂互动教学软件、电子白板软件及红外触摸屏、交互式电子白板、激光投影机、多媒体教学一体机、液晶触摸一体机等产品，具有健全的开发和生产管理体系，完善的销售和服务机构，是集科、工、贸为一体的国家高新技术企业和重点软件企业。

    艾博德股份成立之初，一直从事红外电子白板的研发，其原理是将红外发射灯与红外接收灯有序排列在横竖两个方向,形成交互式电子白板，再通过连接计算机，利用投影机将计算机上的内容投影到白板屏幕上，并用任何不透明物体代替鼠标和键盘在白板上进行操作，从而实现显示与触摸的双重效果。虽然这一技术非常成熟，但是清晰度低、维护成本高、安装调试复杂等因素一直都是电子白板的缺点所在。

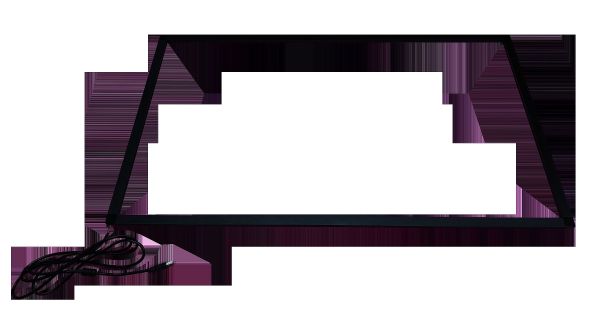

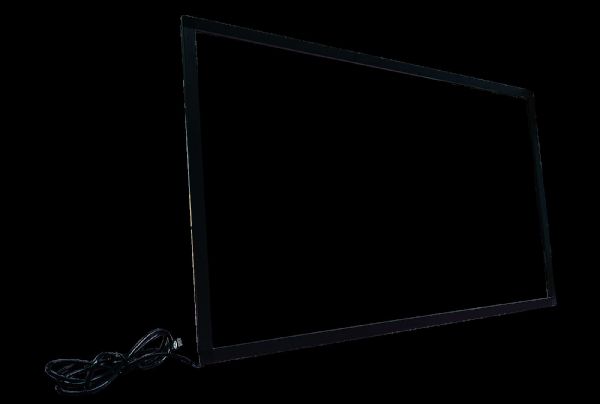

    艾博德股份总经理许军一直想要解决这一难题，直到某一天，他在观看最新推出的等离子电视机时突发奇想：如果在电视中加上红外触摸框，是否可以实现既能显示又能触摸的效果呢？那一瞬间，灵感如同泉水般喷涌而出，顾不上休息，许总立马开始实验。从各方面入手，经过没日没夜的反复测试，同时解决了电视机干扰强、辐射大等各种问题，终于取得了巨大的成功。2007年4月，艾博德第一台等离子50寸红外交互式一体机就此诞生，从此艾博德股份的红外触摸事业走上了一条崭新的道路。

    2007年，艾博德第一代红外触摸方案，采用的是：固定地址方案，使用软件输出地址直接控制每个灯，一发一收。硬件直接对每个灯的地址解码，接收采用三极管两级现场放大，硬件结构简单，适合做大尺寸白板。

    2010年, 经过4年耕耘、研究，我们研发出了第2代红外触摸方案，采用的是串行地址技术。硬件创新的采用触发器加时钟方式来控制每个灯，使电路板的数量不再受到连接器PIN数的限制，理论上可以做无限大的白板。

    2012年10月份，我们研发出了第3代红外触摸方案（C7），采用5mm圆灯，一发七收等间距设计，硬件使用256级功率调整方式，适用于32寸至120寸的液晶屏，可以同时支持32点触控。但是此方案具有一定的缺陷，比如圆头灯最大角度为30度，在多边形切割等算法要求上不能提供更多的扫描线。

    为了解决这一难题，2013年6月份，我们研发出了第4代红外触摸方案（S9），它在原有方案基础上，将圆灯替换为椭圆灯，改善了发射与接收灯的角度，使用采样保持电路，同时优化了算法，完美解决MCU ADC不能并行采集的问题，可以支持更多的点。

    2014年4月份，针对13mm单通道触摸屏方案（S9）成本较贵的问题，提供了模拟信号改善之后的高速采集方案，将单一红外对管速度由48us提升至3us，由此诞生了单通道方案改进版（D8）（采用椭圆灯方案，一发多收的硬件扫描方式），它改善了发射灯的逻辑组合，提升模拟信号的采样速率至330KHZ，达到了行业领先水准。

    2015年10月份，为了满足国外友商对高精度触摸的要求，艾博德股份对标推出了一套全新的方案（G1）。它采用真贴片灯工艺，使用DAC方式控制发射功率调整，支持4096级功率调整方式。因触摸部分边缘缺少触摸线，中间部分扫描线多的缺陷，硬件设计使用边缘灯密集，中间稀疏的方式，增加发射与接收的扫描次数，提高触摸屏的书写精度，使其在书写体验效果上有质的提升，目前为止已达到了2mm的 10点书写。

    随着科技的进步，液晶大屏正在不断更新迭代，艾博德股份的红外技术也在不断突破。从有驱到无驱，从单点触控到多点触控再到高精度触控，从只适配Windows XP系统到可以支持Win 7/8/10、Linux、Mac OS、Android等各种系统，艾博德股份一直在不断进步，克服了种种难题，取得了一个又一个成就。在未来的日子里，艾博德股份将继续加大研发力度，不断探索最新的科技成果，并将其应用于新产品中，引领智慧教育的新方向，为教育梦做出更大的贡献！
