2019信号传输与处理产业前沿产品年度大秀!

小鸟科技无损分布式系统

    2019 年已接近尾声，这一年内信号传输与处理产业发布了一系列新品，在此我们整理一些最有代表性或领先性的产品与方案集结在此，与大家一起回顾本年度信号处理类产品的亮点与创新！



    产品亮点：4K处理，无损传输,在传输4K@60超高清信号时，画质不受影响

    无损分布式系统是小鸟科技推出的通过网线来解决多房间之间音视频信号传输的交换系统，无论是单间会议室还是一栋办公楼乃至整个园区的多个会议室，都可提供广播级的高清画质，不仅解决了信号传输距离的限制，更提供了基于网络化的数据共享方式，确保在视觉、听觉、控制上达到无损失、无延迟的应用体验，保障会议质量，促进协作会商，提升会议效率。

系统优势

    1、灵活会议，协同指挥：会议形式不受场地、时间、人员限制，多会议室信号实时共享，提高会议效率。

    2、统一接口，千兆网传输：所有视频、音频、控制接口统一转化为网络接口，用常见千兆网线进行传输，传输距离远、抗干扰能力强。

    3、4K处理，无损传输：采用VC-2浅压缩算法，在传输4K@60超高清信号时，画质不受影响，并将延迟控制在0.02s以内，完全满足军工等高质量显示场景的应用需求。



大视电子MM6000X全功能平台



    产品亮点：一台设备整合了拼接、融合、矩阵切换、创意拼接，甚至音视频的功能都整合在内。

    大视电子MM6000X全功能平台。平台同时支持160路外部信号输入，160路信号输出，支持4K60Hz投影图像融合输出、4K60Hz图像实时多点几何校正，对输入信号可以实现60Hz流畅实时回显观看；设备采用RGB4:4:4像素无损处理，并自带高分静态底图、显示滚动字幕欢迎辞等功能。

    MM6000X支持图像90/360度旋转的创意拼接。能够对多行液晶拼接屏之间由于画面快速运动造成的图像错位进行补偿，使整体画面图像运动一致；同时具备大视独有的世界时钟显示技术，无需外部设备可在大屏幕上显示北京、伦敦、芝加哥、悉尼等世界时间。



淳中科技NYX双引擎分布式系统

淳中科技 NYX双引擎分布式系统

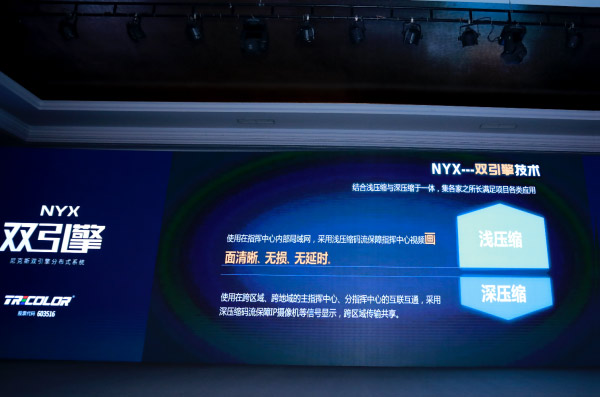

    产品亮点：集浅压缩与深压缩于一体，可实现视频传输带宽自适应，保障视频画面清晰、无损、无延时

    NYX双引擎分布式系统是淳中科技针对广大用户网络化、IP 化的需求开发的纯分布式系列产品。集成了音视频远距离传输、矩阵切换、KVM 坐席管理以及大屏屏组管理等实用功能，配合完善的可视化管理软件，为用户提供 无延时、高清无损的极致音视频体验。可广泛应用于联合指挥、机场空管、会议通讯、楼宇间信息共享等多种场景。

    无损画质显示：采用无损压缩编解码技术，实现超高清 4:4:4 专业色彩采样。保障视频传输质量，实现画面传输无损失、无失真、保持原有色彩饱和度。输出显示完美还原原始图像质量，带来极致的视觉体验

    视频传输无延时：NYX 双引擎分布式系统，实现了音视频超低延时传输。 视频信号由输入节点编码，经由网络传输，再由输出节点解码输出显示，视频传输延时≤ 35ms。为用户真正提供实时的音视频传输显示与流畅的控制体验。

    音视频自由切换：支持音视频随路切换与音视频独立切换自由选择。音频既可以跟视频信号 进行实时同步切换，也可为用户提供音频独立切换功能。具备完善的音频加解嵌功能，可将音频由视频分离单独输出或嵌入视频中统一输出。

    海量IP视频接入步：兼容 H.264 标准格式网络流。支持 Onvif、RTSP 等标准码流不同品牌的监控摄像头的对接显示，同时支持多种网络流媒体设备与第三方安防平台 的对接显示，便于网络系统的升级改造与统一管理。

    多级权限管理：系统支持完善的权限划分，可根据实际组织结构，进行多用户权限设置。可针对不同用户进行独立的权限授予。支持多用户同时登陆，多用户可同时 进行操作管理，并实时同步显示。



魅视DS.X分布式坐席协作系统

    产品亮点：首创H.265算法下实现4:4:4色度采样，可实现低带宽下高质量画面呈现; AI人脸识别，指挥坐席分配指引

    AVCiT魅视全新DS.X分布式坐席协作系统——行业首创H.265算法下实现4：4：4原画质呈现，实现低码率（4～20M）高质量图像，有效解决了高码率产品在多路并行时画面卡死、撕裂不同步等问题，保证了最高图像品质的同时，避免画面处理过程中对宽带的高占用。相对市面上大部分厂商300~900M的带宽（甚至有些算法要求10G带宽）占用，魅视创新算法仅需4~20m就可传输一路4：4：4成像图像。在保证传输高品质画面的同时，有效节省带宽，减轻网络压力，防止因网络压力过大而造成网络崩溃。

实现功能：

    1.1 去中心化，运行稳定，无限扩容

    指挥中心作为支撑城市应急管理实现事前监测、事中处置、事后恢复，全过程防控与控制的中枢，对运行系统的稳定性有着非常高的要求。

    AVCiT魅视分布式真正无中心服务器核心架构技术，让每个节点都在高效运行，任意节点或外接服务器故障，均不影响全局，充分为指挥工作提供了安全、稳定的环境;同时，基于AVCiT魅视分布式系统网络IP的信号处理，系统扩展升级简便，满足指挥中心后续进行升级扩容时，只需通过增加节点即可，无需大动作地进行主机更换。

    1.2 低码率4：4：4高清图像呈现，高效稳定传输

    指挥调度离不开对可视化需求，尤其对于指挥中心而言，高清图像呈现、实时同步传输尤为重要。

    AVCiT魅视分布式基于H.265算法下实现4：4：4原画质呈现，实现低码率(4～20M)高质量图像，有效解决了高码率产品在多路并行时画面卡死、撕裂不同步等问题，保证了最高清图像品质和最低带宽占用的同时兼备，实现以高清的可视化辅助指挥中心决策，为局势的判别提供直观的信息化技术支持。

    1.3 跨区域音视频互联互通

    指挥中心作为应急值守、信息接报、监测监控、决策参谋、指挥调度、信息发布的综合运转中枢，通过魅视分布坐席协作系统将指挥大厅、会商平台、新闻发布平台、指挥救援部门几大业务域进行互联互通，实现省、市、县三级指挥中心平台的横纵贯通、联动，打破部门业务断层，上下联动真空的尴尬局面。

    1.4 跨平台运行协同办公

    基于应急保障场景的多样性，指挥中心指挥大厅、保障现场移动指挥的建设需求，指挥平台配备搭设按需由大、中、小型变化。

    AVCiT魅视分布式系统支持跨平台信号、数据同步接入显示与输出发布，打破指挥中心席位对席位操作员的限制，满足移动式环境下便携式终端(平板、警务通、单兵……)亦可完成坐席间的指挥协作一体化工作，终端指挥调度工作的同步协作，真正实现信号随人、智能随心。

    1.5 无缝对接第三方平台

    面对城市安防监控设备搭建时间的交错性与平台系统的多样性，通过AVCiT魅视分布式系统可广泛、有效地完成与第三方系统平台的无缝对接，搭建全域覆盖的信息感知体系，通过有效进行整合为指挥中心提供实时、直观、全面的辅助图像信息。

    指挥中心无缝与气象、自然资源、水利、地震、交通运输等多部门指挥中心平台实现对接，以应急指挥中心为轴实现与各应急相关部门间信息资源的共享，提升应急指挥系统的融合集成度。

    1.6 可视化预览、场景模式一键切换

    指挥中心可根据不同的工作流程需要，提前预设多种工作模式。依托AVCiT魅视分布式“FOCUS”技术，在不影响共享窗口内容情况下，操作员可在操控端预览布局框先行完成推送内容布局排列，使用时只需一键点击即可完成内容切换上屏、共享，为精准指挥调度提供统一、高效的可视化数据服务支撑;日常/应急模式任意切换，实现平战一体，快速进入相应状态。



寰视7000EX一体化云节点

    产品亮点：支持4K/H.265的显控一体化分布式云节点

    寰视7000EX一体化云节点是针对新一代云可视化指挥调度应用，倾力打造的一款多功能分布式云接入设备。7000EX设计高度集成化，集视频采集、拼接输出、投影融合、音频传输、外设控制、远程KVM等多功能于一体。7000EX采用新一代网络图像处理技术，同时支持4K显示与H.265高效视频解码算法的一体化分布式可视化处理设备。

    产品特点：

应用示意图



佳联QSCQ-SYS生态系统

佳联QSC Q-SYS生态系统

    产品亮点：开放式IT友好型生态系统 使用标准IT协议，可以为未来的IT功能和平台提供高度可扩展性和兼容性

    QSC Q-SYS是一款基于软件的音频、视频与控制生态系统，具有以下六大优势及特性。

    1、先进性与可扩展性

    Q-SYS是美国QSC公司基于软件平台开发的，开放式IT友好型生态系统。它独特之处就是利用了英特尔芯片的强大处理功能，Linux操作系统的稳健性和可靠性，以及IEEE网络标准的互操作性。这种基于IT架构的设计，使Q-SYS生态系统能够轻松地利用英特尔平台，不断升级更新的、更快的芯片组以及其他的IT硬件设备。此外，Q-SYS生态系统使用标准IT协议，可以为未来的IT功能和平台提供高度可扩展性和兼容性。

    Q-SYS生态系统的自动广播语音接口采用音频通道动态路由分配，大大优化了针对业务系统的通道管理方式，用户前期设计时只需要关心最大的广播并发量，使得每个自动业务广播的通道工作在最佳状态。

    CORE主机是Q-SYS生态系统的处理核心，系统中所有的音频信号处理、路由和控制信号全部是在这里进行的。CORE主机摒弃了传统音频处理主机采用DSP芯片进行音频信号处理的方式，而采用全新的音频处理核心——多核64位中央处理单元进行音频信号处理。采用这种全新的处理引擎后，CORE主机的信号处理能力远远大于传统采用DSP芯片作为处理核心的音频处理主机。

    Q-SYS生态系统除了支持单机管理模式外，利用Core主机之间的通讯，还支持多主机多系统之间的互通。在一个网络中抛开网络带宽的限制，Q-SYS生态系统中音频通道传输数量其实并没有限制，在一些超大型项目中，通过Core主机之间的通讯，可以搭建复合式系统（System of System），这样一来，系统能够处理的通道数量可以趋于无限大。

    2、开放性与灵活性

    Q-SYS生态系统采用集中管理、分散控制的体系结构，基于三层以太网技术，所有系统设备直接或通过接口设备与音频系统专用的千兆以太网相连接，网络音频传输协议采用Q-LAN及AES67 协议，通过硬件扩展，可支持CobraNet、DanteAVB等主流的网络音频传输协议，控制信号传输采用TCP/IP协议，是一个低延时、高音质、实时的网络音频平台。

    Q-SYS生态系统通过IEEE 标准以太网/IP网络分发音频、控制和视频，Q-LAN 能确保系统延时（模拟输入至模拟输出）为3.167ms。此外，Q-SYS 的Core 主机还支持VoIP、SIP、LDAP、TCP/IP和HTTP网页服务器。

    在Q-SYS生态系统中，为简化传统中控系统复杂的编程工作，率先引进了图形化编程语言Blocky及脚本语言LUA，以及众多集成控制插件Plug-ins, 大幅降低了控制编程难度及开发周期。针对机场这种控制业务功能及接口需求多的场景通过内置的LUA语言，可以根据实际情况极大的补充及优化系统，从而满足具有中国特色的实际业务系统需要。

    3、安全可靠性

    Q-SYS生态系统支持全面的设备监控，系统故障自动报警，支持4种热备方式，可以在系统故障造成业务中断时快速恢复至正常运行状。系统允许2台Core主机同时存在，无论主Core因为什么原因掉线，备份Core都可以自动激活接管系统。只需要增加交换机和网线即可轻松实现网络备份。当主网络出现故障时，Q-SYS系统可以瞬间切换到备份网络上。在重要场所，设计师可以选择对输入/输出接口箱进行备份，提高系统可靠性。

    Q-SYS系统支持网络、系统处理主机、输入输出接口箱和功率放大器的备份，能有效避免因单独设备故障造成的系统瘫痪。

    在安全方面，Q-SYS Designer系统管理软件包含用户安全管理模块，可以设置系统及呼叫站使用用户的账号。账号包括用户名、用户信息，比如密码和用户的权限。

    QSC功放在配合Q-SYS生态系统工作的时候，增加功放倒备器，可实现最大8台主功放，1台备份功放的切换，即用一台功率放大器就可以实现对8台功率放大器的备份。

    功率放大器故障检测机制：

    方案采用的CXD-Q功率放大器已完全被集成到了Q-SYS生态系统中，Core主机就能够通过网络得知功率放大器的工作状态，包括功率放大器的温度、保护、削波、开关、增益等多项参数。在功率放大器发生故障前，系统就能作出判断进行切换。

    功率放大器切换执行动作：

    当Core主机做出功放切换的决定后，会通过网络经过接口机通知功放倒备器进行功放切换，并在操作工作站上进行报警。功放倒备器设备为一台纯硬件执行设备，安全可靠，即使该设备掉电，也能正常工作。

    4、开放性与灵活性

    传统的系统通常不能够对系统所有设备进行管理控制、操作不够人性化，使用维护起来十分不便。如果是一个小的系统还无所谓，但是在一个中型、大型系统中就非常繁琐了。工作人员要面对大量的设备，需要经过专业的培训才能够了解系统的操作。如果设备一旦出现问题，就要往返于设备间进行检查，增加了系统的使用及维护难度。

    Q-SYS生态系统不仅仅是一套网络音频处理系统，它还整合了QSC后端扩声设备——功放和扬声器。系统监控包括核心处理主机Core运行，激活，待机，监视设备温度；输入输出接口箱接收信号状态，温度，风扇转速，开关机；呼叫站工作状态；触摸控制屏等。

    如果配置QSC 的Dataport接口开关电源功放或CXD-Q网络功放，可以通过Q-SYS生态系统进行远程遥控和监视，控制后级音量等。对于输入输出接口箱，Q-SYS生态系统都具有完善的监测和控制功能。可调节输入、输出电平，监控输入输出音量，查看数据流情况，做静音处理等。系统用直观的、图形化的界面方式动态实时显示各广播分区、数字音频矩阵的系统工作状态。当系统设备、线路发生故障时相应的显示屏上可以显示故障性质、位置。

    扬声器回路检测功能是由功放的阻抗检测功能来实现的。功放可以对每一个回路扬声器的阻抗进行实时监测，一旦发现某个回路的阻抗出现异常，功放会通过网络向Q-SYS生态系统直接发送报警信息，并指明是哪个回路出现异常。所有的报警、故障性质和具体故障位置都会在系统管理服务器上及时显示并生成故障检测列表，故障检测列表可以根据实际需要打印。

    5、操作友好性

    Q-SYS Designer 是Q-SYS系统配套应用软件，是设计、配置和控制Q-SYS系统的软件工具。软件的功能非常强大，但是使用起来却一点都不复杂。即便是最复杂的音频系统，设计师使用此软件进行设计、配置也是非常直观和容易的，而系统管理则有一个简洁、有序但功能强大的控制界面。

    Q-SYS Designer 提供了配置、操作和维护系统所需的所有工具，以保证音频系统工作在最佳性能，同时也使Q-SYS生态系统变得更加直观和强大。利用系统管理软件Q-SYS Designer可以为用户定制化图形控制界面，可以利用各种效果图（.Jpg文件）作为控制界面的背板图，利用按钮、推子、电平表、表格、文字等界面元素合成图形化控制界面。

    6、经济适用性

    Q-SYS生态系统在千兆以太网中的带宽利用率可以达到90％，因此单台Q-SYS具有足够的带宽来支持512 路低延时、高音质的通道的音频信号。在北京新机场项目中使用了Core3100 核心处理主机，通过一个网络端口就可以支持512 个音频输入通道和512 个音频输出通道。而功放采用的是CXD-Q 8通道系列，其为D类功放，比传统模拟功放能够节能80%，这将大大减低耗电成本，更符合国家和企业对于节能减排的战略要求。

    机柜资源占用方面，Q-SYS生态系统采用的设备都趋于小型化标准化，如：core3100单机可以最大管理512输入及512输出，内部内置了多种音频处理模块，如：分频器、混音器、自动混音台、噪声门、路由器、动态处理器、噪声发生器参量/图示均衡器、动态显示器、音频文件播放器、RTA测试工具等等，实现集中处理与管理，单机占用4U，总共也就占用16U的机柜空间，就可以统一管理140万平方米的航站楼的广播系统。在各汇聚机房总共部署了上百台8通道网络数字功放，来管理700多个扬声器回路。数字功放因为集成化程度高，体积小，大幅节省了机房机柜资源。



德普SmartView大数据可视化显控平台

德普 SmartView大数据可视化显控平台

    产品亮点：综合管控平台，仅需一套可视化显控平台，便可实现：3D动态展示、数据实时更新、友好交互

    德普SmartView大数据可视化显控平台在德普原深厚的大屏幕拼接硬件的基础上，融合MCS云拼接的技术优势，并结合大数据可视化技术，将二维显示传统方式叠加上AR/VR的内容、对象、场景，形成针对大屏拼接显示系统的分布式多任务拼接显示、三维数据可视化、超高清显示应用，通过利用VR终端对大屏显示内容实现互动，并将定制的对象、场景置入VR终端中，形成多维度多功能的典型增强显示应用，向行业客户提供差异化的信息可视化行业解决方案。

SmartView大数据可视化显控平台拓扑结构

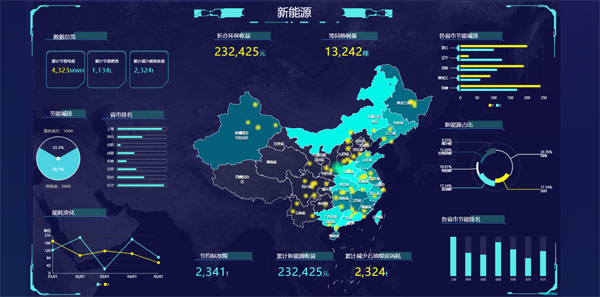

    SmartView结合数据实时渲染技术、GIS空间数据可视化技术，实现数据实时图形可视化、场景化以及实时交互，让使用者更加方便地进行数据的理解和空间知识的呈现，可应用于指挥监控、视景仿真及三维交互等众多领域。其解决了传统纯硬件拼接处理器使用中存在的信号失真、操控繁琐，设备繁多、布线混乱等难题，实现了系统架构的极简化和超高分显示。

    SmartView不仅在集联与组网级联、原生数据源云接入、所见即所得反向交互、超高分程序IE开窗显示、智能终端设备统一管控等方面具有领先优势，还针对能源电力、金融、公安系统、交通轨道、军队、司法、广电等众多行业的特殊需求，为其量身定制了完整的管理平台。

    将海量信息用明了的图形、图表手段直观展现，这种结构上的化繁为简，延续了德普一贯的研发风格；而功能上的不断升级，从“显”到“控”，从单品到方案，则标志着德普对用户和市场的理解更加深入



CREATOR快捷UHD4K混合切换矩阵

CREATOR快捷UHD 4K 混合切换矩阵

    产品亮点：4K和2K信号互切，无黑屏、无卡顿、无延迟实时传输，可以任意调用切换、音视频播放、灯光控制、远程视频会议互动等工作能够顺畅地进行，使大屏视频图像栩栩如生，信号传输到屏幕上再现更自然，带来更加出色的视觉体验。

    CREATOR快捷UHD-MAX系列混合矩阵是一款配置灵活的无缝切换矩阵。此系列矩阵采用高性能硬件设计，完美支持各类高清数字/模拟信号切换处理，并支持双向RS-232，分辨率到达4K*2K,为各行业的多种视频及控制信号分配处理提供一站式解决方案，广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。

    产品特性：

    1、信号多样化传输与切换，兼容性强

    为了适应现场多样化的显示需求，UHD 4K矩阵可支持各种不同种类以及不同分辨率的信号输出，并支持标清、2K、4K信号的相互切换，兼容性强。

    2、视频无缝切换

    用户在使用过程中切换信号，多数矩阵在切换过程会出现中间过渡态，如黑场及画面碎片等现象，大大降低了会议系统的显示效果。UDH 4K 混合矩阵支持实时无缝切换，无闪烁，无黑屏，无抖动，无裂缝，提高了信号切换的效果，确保连续的视频流、实时控制和稳定的信号传输，真正实现无延迟播放4K超高清影像内容。

    3、随路音频，音频与视频联动

    混合矩阵支持随路音频，将音频与视频联动起来。系统为每一路信号接口配置了一个3.5mm的立体声音频接口，可将音频跟随视频切换到任意输出，用户可快速灵活切换音视频，减少误操作。

    4、高带宽背板，全帧处理

    UHD 4K 矩阵采用高带宽背板、全帧处理的方式确保视频处理不丢帧、画面清晰流畅，可有效的避免如4K摄像头经过传统矩阵后出现卡顿的问题等。

    5、集中式，一键管控

    可一键随心控制各种显示终端、投影机、展示台、DVD、功放、会议系统、电动屏幕、电动窗帘、灯光等设备。

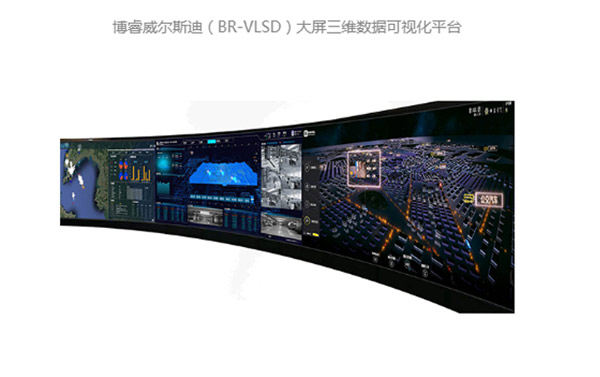

博睿威尔斯迪（BR-VLSD）大屏三维数据可视化平台

   产品亮点：基于三维底层引擎开发，依托博睿强大的自主综合硬件平台，将各类型数据的接入、分配、处理、传输和控制融于一体，并完美适应各类型、各尺寸大屏环境，拥有操控简便、交互灵活、系统整合和集约管控的应用特点。

    近年来，大数据和人工智能科技领域发展迅猛，各行各业都有相关需求。而其中，针对数据的大屏可视化产品非常具有特点，亦有大量市场需求。

    为满足客户相关需求，博睿经过深度打磨，正式推出自主研发的博睿威尔斯迪（BR-VLSD）大屏三维数据可视化平台。

    平台基于三维底层引擎开发，依托博睿强大的自主综合硬件平台，将各类型数据的接入、分配、处理、传输和控制融于一体，并完美适应各类型、各尺寸大屏环境，拥有操控简便、交互灵活、系统整合和集约管控的应用特点，可以应对各行业各单位的综合管理、安全监控、对外展示、运维培训和决策会商等模式场景。

    平台首推产品版本有三维楼宇可视化管控平台、数据中心可视化管控平台、三维园区（开发区）可视化管控平台、综合指挥控制平台，以及运营业务数据可视化平台等。



奥威亚互动云

奥威亚 互动云

    产品亮点：混合云架构部署兼顾数据安全与灵活部署；互动点数灵活扩展；支持H.265编码技术，支持多终端接入

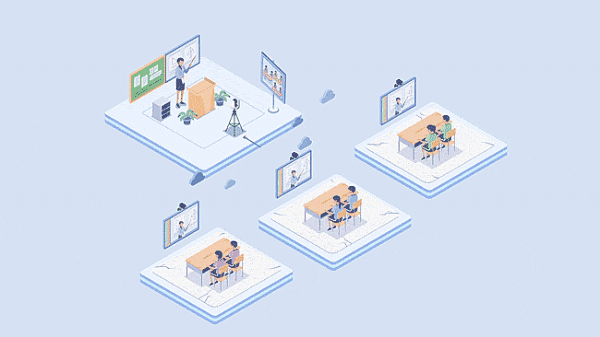

    奥威亚互动云,针对教学应用，构建基于教学定制互动模式的互动云系统。采用混合云架构，构建支撑新型教研、教学活动的互动，有效确保互动便捷性、流畅性与安全性。支持互动点数灵活扩展，实现大规模同步互动的负载均衡。专为教学定制的互动云系统，更适用于教育帮扶、联盟学校及网络教研等大规模互动教学需求。

    混合部署，安全高效

    结合教育系统的实际情况，采用私有云和公有云混合部署的弹性架构。通过私有云，高效解决常规的教学互动需求确保互动便捷性、流畅性与安全性借助公有云，帮助学校轻松响应跨区域、大规模、多终端的互动需求。

    灵活拓展，负载均衡

    互动云系统灵活扩展，满足学校定制化需求，轻松实现多组同步在线互动。动态分配互动资源，实现大规模同步互动的负载均衡。

    支持H.265编码技术，互动更流畅

    互动云以互动云主机为核心。互动云主机基于嵌入式设计，支持H.265编码。与H.264相比，在相同的视觉效果和分辨率下，H.265可以减少40%的码流，为教学/教研带来更流畅的互动体验。

    专为教学定制，满足多种互动场景

    专为教学定制的互动云系统，更适用于教育帮扶、联盟学校及网络大规模互动教学需求。

    云端互动，畅连无限，奥威亚互动云重新定义了教学的互动与分享。
