技术讲堂：如何扩展调音台的性能

    通过接口实现互联互通

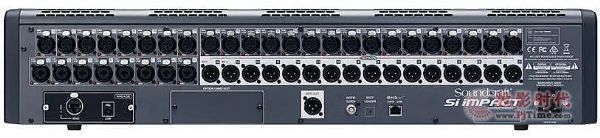

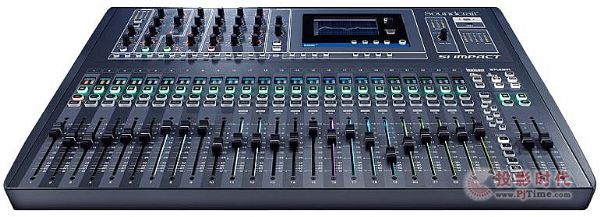

    Soundcraft Si Impact数字调音台可以通过可选配扩展卡，增加I/O性能，这些扩展卡都是目前音频领域主要的互连通信工业标准化接口，比如：MADI，Dante，AVIOM A-Net，CobraNet，AES/EBU，BLU Link等。与模拟调音台相比，数字调音台有更便捷强大的扩展能力，保持其扩声核心地位的领先性。

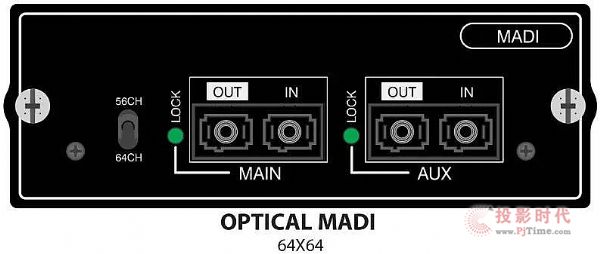

    MADI

    MADI I/O卡可以与远程设备建立64路通道MADI输入和输出，设备包括舞台接口箱，另一个调音台或OB广播传送。利用SC连接器可实现光学输入和输出，单模和多模均支持。 辅助接口可以用作冗余链路。

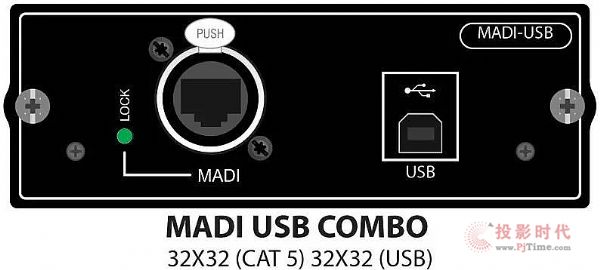

    Soundcraft® MADI-USB组合卡通过Cat 5 MADI连接Si 系列调音台和Soundcraft系列舞台接口箱。通过USB端口连接Apple® Mac® 或PC，提供数字音频传输。

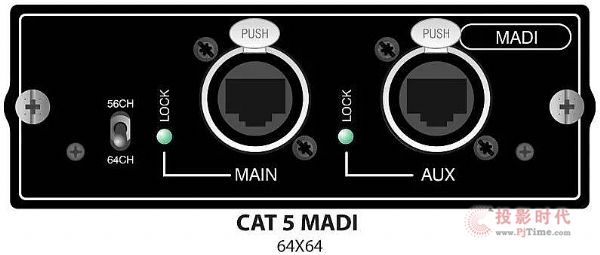

    单口Cat5 MADI卡只需一根Cat5电缆即可运行，但不能在电缆故障的情况下提供冗余。该卡仅限指定的迷你型舞台接口箱提供。

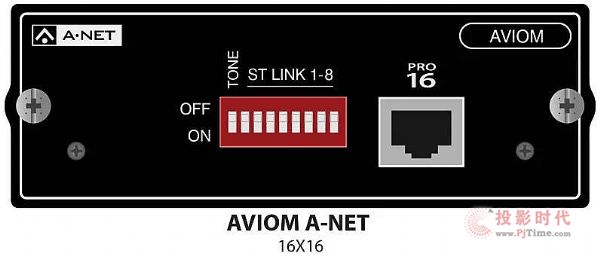

    AVIOM A-NET® 16

    该卡允许调音台以数字方式传送Aviom A-Net Pro-16链路。 使用该标准，可以将16路单声道信号传送到以菊花链配置连接的任意数量的Aviom个人调音台（如A-16 II）。 A-Net卡将成为链路的起点，并为整个链路提供音频和同步数据。

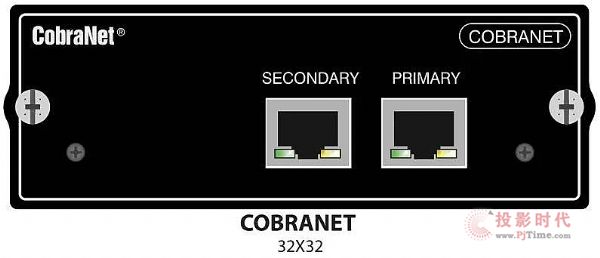

    CobraNet®

    该卡允许与CobraNet® 网络收发多达32路音频通道。卡上的DIP开关允许设置调音台可以查看的输入或输出通道的数量。 默认设置为32路输出和32路输入通道。

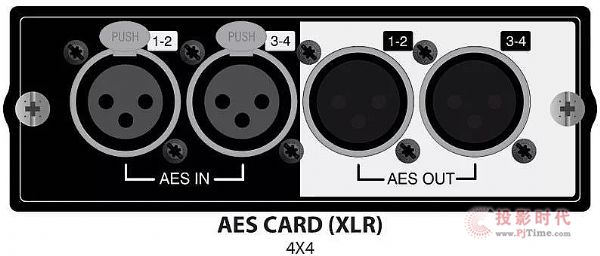

    AES/EBU

    有两种可选的AES/EBU卡：

    1.一个基于XLR的卡，配有2对AES/EBU输入和输出（4路输入/4路输出）。

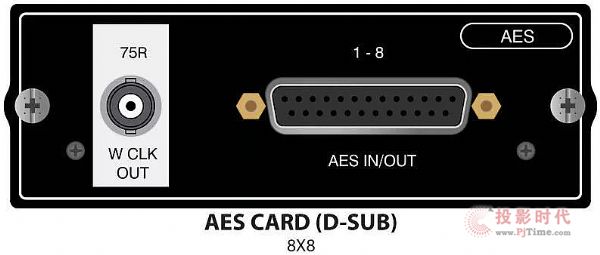

    2. 一个基于D型连接器的AES/EBU输入/输出卡，配有8路输入和8路输出。 提供单独的BNC连接器，用于字时钟输出。

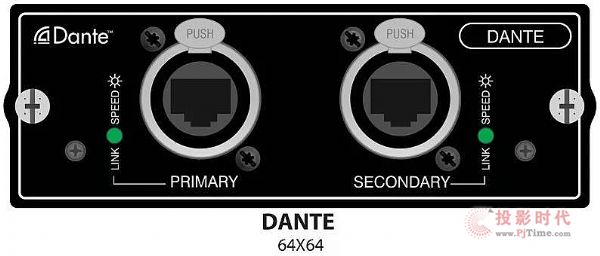

    Dante™

    DANTE卡连接到Audinate DanteTM网络，并允许调音台在每个方向收发多达64路通道。

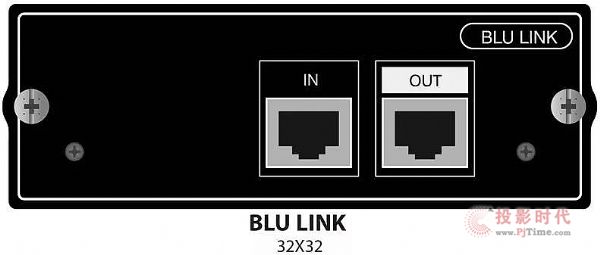

    BLU Link

    BLU链接卡可以在BLU链路总线上收发32路通道。它可连接dbx PMC16个人监听控制器和具有BLU链路端口的BSS Soundweb设备。

    Si可选扩展卡的应用

    案例1：使用MADI卡将Soundcraft Si Impact数字调音台和MSB舞台接口箱通过Cat 5电缆实现成本收益较高的扩展连接。最高可达到100米的有效工作距离。使用标准多模光纤卡时最大连接距离为1500m，使用单模光纤版本可将连接距离扩展至10km。

    案例2：A-NET®16卡从辅助或群组输出通过单条超五类缆线上的直接数字连接与Aviom® A-NET® Pro16TM系列个人调音台（兼容A-16II和A360）。Pro16使台上的乐手最多可接收16个乐器或人声子组，他们可根据个人喜好利用自己的台上控制器进行混音。

    案例3：通过BLU Link卡提供往来于BSS BlU Link环网的32路输入和32路输出，可用于对接BSS London网络连接的音频系统或dbx PMC个人监听控制器。

    案例4：使用Dante卡可向Dante网络发送或接收64条通道。可以与其他基于Dante的设备进行音频交换，比如SHURE ULX4Q无线话筒传输Dante信号。该卡还可通过标准以太网连接将64条音频通道直接连接一台电脑或Mac电脑作录音或混音之用。 实现自己的个人音乐创作和处理。

    网络通过运行Dante控制器软件（可从Audinate网站获取）的外部电脑进行网络布线和设置。这些应用功能只需要我们为Soundcraft Si Impact数字调音台添加一块扩展卡即可实现！

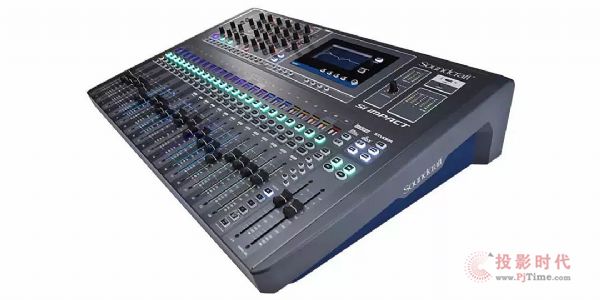

    结束语

    Soundcraft Si Impact数字调音台就是拥有如此出色的性能！！！
