Soundcraft舞台接口箱的应用

    Soundcraft舞台接口箱的应用

    当我们为一场现场演出进行扩声的时候，调音台往往位于观众席的后方，这就需要舞台上的音源设备（输入）和扬声器（输出）等通过大量长距离的线缆连接至调音台，增加了线缆的使用成本和故障概率。且万一出现故障，也将耗费大量时间排查。

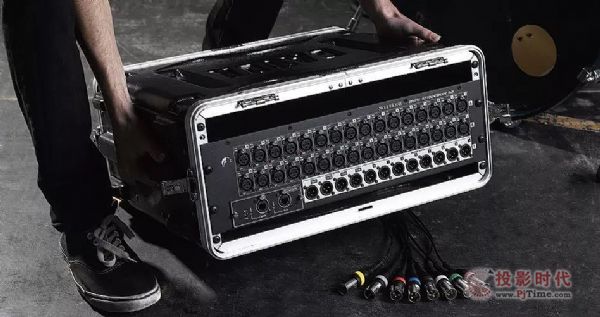

    当我们使用Soundcraft Si Impact数字调音台和MSB舞台接口箱，就可以把MSB舞台接口箱放置在舞台区域。比如，一个MSB给到现场乐队使用，所有乐器和人声可以连接MSB的输入，乐队返听可以连接MSB的输出，这样现场乐队就可以通过很短距离的线缆完成布置。再添加一个MSB，可以连接其他现场音源并且为舞台主扩声等音箱提供输出信号，只需要连接两条Cat 5电缆到Si Impact数字调音台即可，不再需要繁琐和大量的长距离模拟信号线缆的布置连接，提高了现场演出的安全可靠性和效率。

    通过MADI实现I/O扩展

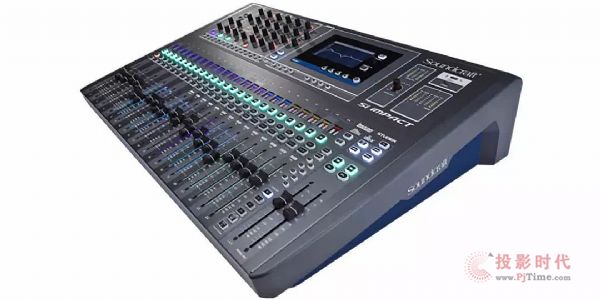

    Soundcraft Si Impact数字调音台可以通过可选配扩展卡，增加I/O性能，这些扩展卡都是目前音频领域主要的互连通信工业标准化接口，比如MADI。通过内置的Soundcraft舞台接口箱连接功能，Si Impact可以让您按需布置I/O。 例如为乐队现场表演布置舞台接口箱，或者通过一条Cat 5电缆将其放置在录音棚的演播室中。

    MSB舞台接口箱

    可选用的Soundcraft MSB舞台接口箱包括： MSB 32R， MSB 16R， MSB 32i和MSB 16i。

     MSB 32R

     MSB 16R

     MSB 32i

     MSB 16i

    MSB 32R（GB30话放）

    32模拟输入、8模拟输出、8 AES输出

    插卡式双网口MADI卡并附赠一块调音台端卡

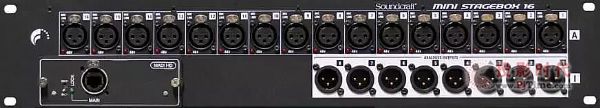

    MSB 16R（GB30话放）

    16模拟输入、8模拟输出

    插卡式单网口MADI卡并附赠一块调音台端卡

    MSB 32i（STUDER设计话放）

    32模拟输入、12模拟输出

    内置式双网口MADI卡

    MSB 16i（STUDER设计话放）

    16模拟输入、8模拟输出

    内置式单网口MADI卡

    这些舞台接口箱通过Cat 5电缆连接，有效传输距离达100米。如果需要更长距离的信号传递，可以配置光纤MADI接口，使用光纤线缆连接使用。

    现在ACE也提供为用户改装MSB舞台接口箱光纤套装的服务，可支持单模或多模光纤。

    调音台附赠的MADI/USB扩展卡

    Soundcraft Si Impact数字调音台自带一块MADI/USB扩展卡。MADI接口可连接Soundcraft迷你舞台接口箱，获得更多用于混音的带话放输入通道。内置32路输入/32路输出 USB录音和播放接口，支持连接PC或MAC，直接将多轨录音传输到任何数字音频工作站。并支持与DAW收发多达32路输入和32路输出，用于录音和播放。不仅可使录音更快捷，而且也拥有一流的音质。

    除了本机自带的一块MADI/USB扩展卡外，Si Impact还支持第二卡槽来扩展性能。

    如果添加第二个MADI扩展卡就能够同时连接两个Soundcraft迷你舞台接口箱（ 32R、32i 或 16R、16i），最多可获得96个话放。

    Soundcraft Si Impact数字调音台就是拥有如此出色的性能。
