小间距LED屏8K点对点拼接显示方案

    超大分辨率小间距LED显示屏使用4K2K处理器有明显的优势。主要体现在两个方面：一是放大拼接画质更加清晰；二是点对点扩展拼接操作更简单。以分辨率为8K的显示屏为例，使用普通处理器2K输入宽高需要分别放大4倍，而采用4K处理器输入4K信号输出画面宽高仅需放大2倍，放大倍数更小，画质更加清晰；而8K显示屏点对点显示，采用多台4K2K处理器做扩展拼接比使用2K方案省去更多融合、拼接等繁冗步骤，从方案实现和设置方面均更加简单便捷。今天我们来介绍使用LVP609多机级联分别来实现8K(7680x4320）放大拼接和点对点显示的方案。

    LVP609多机级联应用示例

    8K放大拼接显示

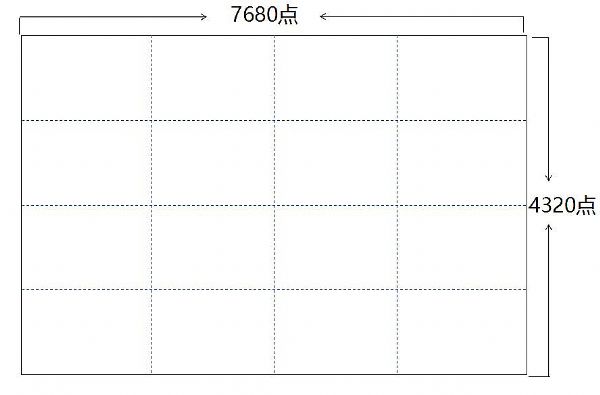

    项目要求：一块超大LED屏，分辨率7680*4320点，要求显示完整的4K2K输入信号画面；LED屏水平分4部分，垂直分4部分，总16块拼接，每块分辨率1920*1080点。

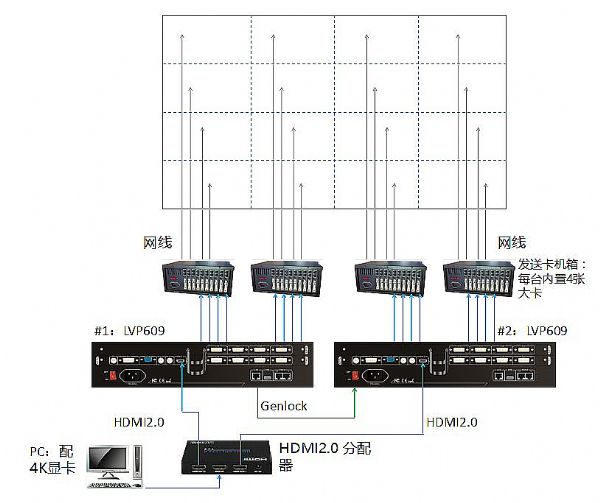

    设备连接示意图：

    方案特点：

    1.帧同步技术：高速运动画面拼接无错位

    2.4K2K_60HZ输入，相对传统的1080P输入放大比例少4倍，显示效果更清晰

    8K点对点拼接

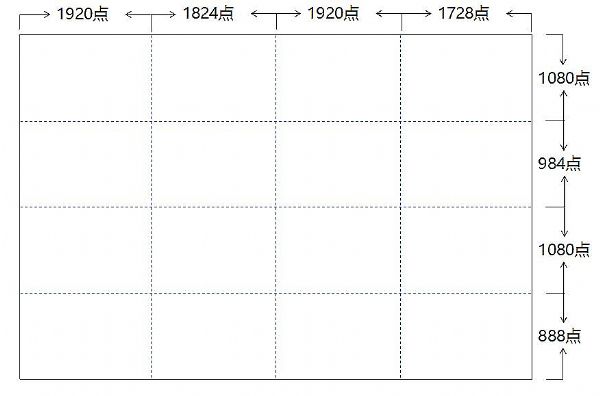

    项目要求：一块超大LED屏，分辨率7392*4032点，要求4个4K2K HDMI2.0输入点对点显示；LED屏水平分4部分，垂直分2部分，总8块拼接，每块分辨率如下图所示。

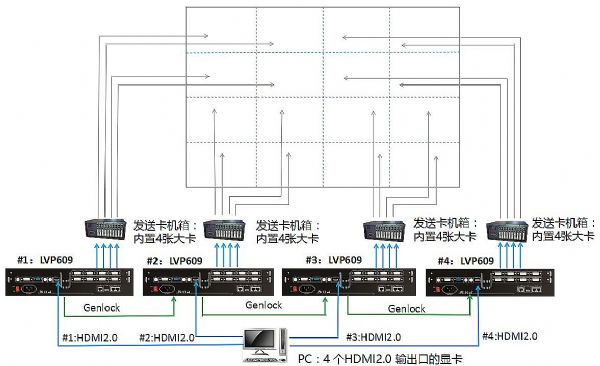

    设备连接示意图：

    方案特点：

    1.帧同步技术：高速运动画面拼接无错位

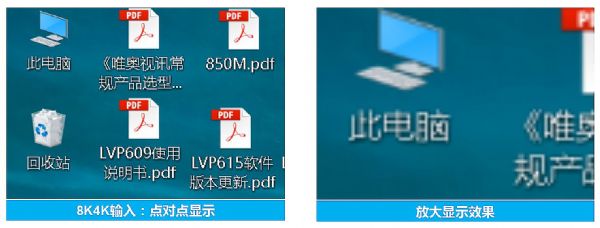

    2. 点对点显示，显示效果最清晰

    3.方案设置更简单，操作更加便捷

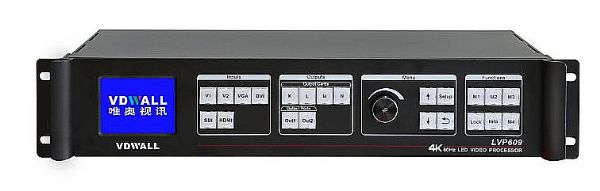

    LVP609 4K2K_60Hz LED视频处理器：目前行业仅有的一款专门针对于小间距大分辨率LED屏的真4K2K_60Hz LED超高清视频处理器。HDMI2.0单口接收4K2K_60Hz超高清视频信号，4K2K视频点对点同步显示，单机最大带载高达1600万像素点，4个“任意”，将LVP609的超强性能淋漓展现。LVP609,与强者为伍，与“视”界较真！

    任意输入

    CVBS, VGA,DVI ,HDMI2.0,SDI输入接口，支持UHD/FHD/HD/SD的任意输入分辨率

    任意切换

    各路输入信号之间完全无缝、淡入淡出切换

    4K2K输入任意显示区域截取

    LVP609的任意输出端口可以截取4K2K 60Hz输入图像的任意大小和位置

    输出任意大小图像

    LVP609的任意输出端口可以输出1920x1080分辨率以内的任意大小和位置的图像
