艾比森|深度解读全球最大智慧城市小间距LED显示系统

    导语

    日前，投资5亿元，总面积1.7万㎡，集城市运行管理、视频会议、智慧城市体验展示、政务数据机房于一体的“深圳智慧城市大脑”已进入试运行阶段。

    早在2013年，国家多部委就开始分批次开展了国家级智慧城市及专项试点城市建设，截至2017年，已有超500+的智慧城市已进行了试点签约。对于深圳这座产业大城和建成区人口密度达到2.5万/平方公里的超级城市而言，智慧城市建设的迫切性尤为突出。

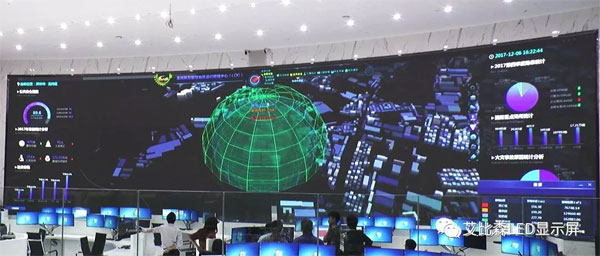

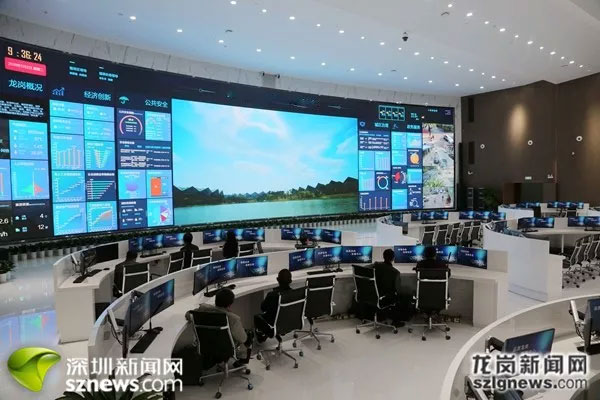

现场实拍图

    深圳一方面需要落实对内地示范、辐射作用，是带领内地许多省份走向国际经济舞台的“桥头堡”，是国际资本、技术、信息走向内地的桥梁；另一方面则是城市快速发展导致的区域发展不均衡，资源配置不系统等问题，亟待破解。而“深圳智慧城市大脑”的成功运行，为解决这一问题，提供了良好的契机。

尤其值得一提的是，“城市运行管理系统”作为智慧城市大脑最重要的子项目之一，由艾比森与华为联袂打造。一整块面积达166.9平方米，间距低至1.27mm，总像素超过1.03亿点的小间距LED显示屏，超大弧度的精准拼装，将艾比森的显示系统综合设计能力、LED屏生产制造能力和工程服务能力，体现得淋漓尽致。

    在日常管理中，大屏显示系统能全方位展示龙岗“经济创新、公共安全、人居环境、民生幸福、政务建设”等多维宏观态势，根据感知的数据对各领域现状进行“层层下钻、抽丝剥茧”分析、生成问题、提出建议并自动形成书面报告；在应急管理层面，可调用全区所有监控视频，前端感知应急事件的态势，通过大数据分析，自动生成“事态数据模型”。

    看点01  181路混合信号集群接入及集中显示

    在本项目中，根据客户需求，指挥中心有应急、城管、公安、消防、安监、环水、医疗、交通等17个单位进驻，总共需接入公安监控、安防监控、视频会议、决策席、部门坐席等共计181路信号，同时LED大屏上可点对点同时显示40路FHD(1920X1080)全高清信号，105路HD（1280x720）高清信号，所有的信号不仅支持在不同分辨率和不同信号类型下进行混合开窗，还可同时在大屏任意的位置和区域进行独立显示和控制，且互不干扰。同时考虑到后续功能的扩展和升级，大屏系统的信号接入采用分布式的结构，新增加的信号源，可进行无限扩展。

    看点02  37.1米超大圆弧精准拼接

    为保障17个部门共计达36位的坐席，且最远端坐席的观看视角不超过25°时，均可清晰的观察全部大屏幕数据，最近端坐席观看屏幕无颗粒感，本项目经严谨的现场测量和数据演算，决定采用圆弧半径超过37.1米的超大弧形拼接，并将显示屏的点间距控制在1.27mm，保证了城市管理中所产生的海量复杂的数据进行分层次可视化，通过直观的视觉呈现形式，实现城市各环节运行过程中不同行业、不同业务间的大数据可视化，从而实现对数据的深度挖掘、资源利用，推动决策生成，有力提升了城市管理治理水平。

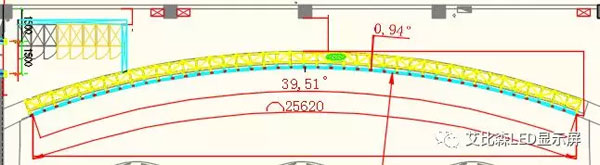

运行指挥中心艾比森LED小间距大屏设计图

    看点03  多信号集中控制

    基于本项目需控制超过200个显示和控制信号，信号的筛选及上墙设计，成为本项目系统设计的重中之重。为确保信号能被快速准确的拾取，本项目设计提供的信号控制系统，采用所见即所得的流媒体传输与控制方式，可将信号源在移动和PC终端进行放大预览确认后，再以任意拖拽的方式，投放到大屏幕的任意位置。其他的典型应用如IOC总体态势运行与监测预警、重大事件联动指挥及现场视频回传、多部委联合办公及多系统上墙、日常监测数据显示等场景，可随时进行一键信源切换。

    除了在系统设计方便狠下功夫外，本项目的产品选型也经过国内多个专家的严格考证。艾比森为客户提供的控制室专用的CR1.2系列产品，很好的满足了指挥中心的“精细画面显示、长时间观看、高稳定性”的要求。

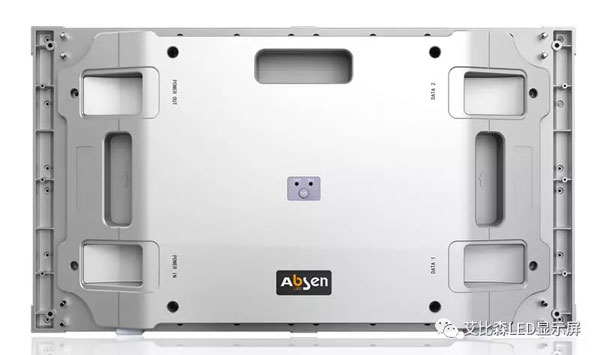

CR系列产品图

    看点04  高显示稳定性

    艾比森CR系列小间距产品，对电源和接收卡等核心部件均采用Double冗余设计，实现真正的两进两出电源/信号双备份，保证了显示屏永不黑屏。

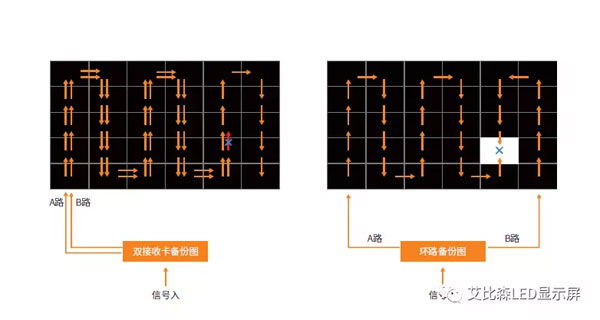

艾比森CR系列采用双电源双接收卡备份

    而且箱体内部采用全插拔无线技术，保证屏体内部无线材，在强化了散热效果的同时，还大幅降低了元器件的故障率。同时箱体也根据空气对流原理设计，使内部热量能更快的散发出去，增加了电气性能的稳定性。

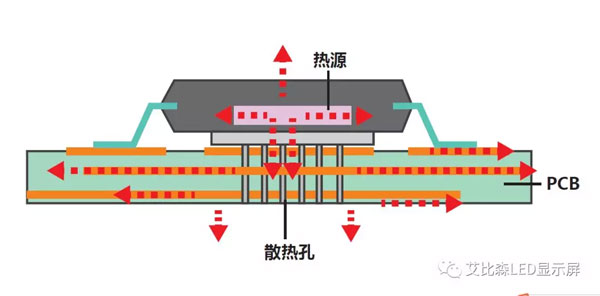

艾比森CR系列 电路布局与散热

    看点05  节能环保

    本项目采用的CR1.2系列产品，平均功耗仅为153W/㎡，较常规55寸LCD液晶高亮拼接单元低25%—35%。同时艾比森的产品在PCBA焊接过程中，采用符合ROHS标准的沉金工艺（无铅工艺），不仅环保，还充分的保证了PCB的焊接可靠性和抗氧化性，提升产品可靠性。

    看点06  高精度拼装

    单屏面积近167㎡，累计1596个箱体，相当于近400块55吋液晶拼接墙大小！如此高精度，大面积的弧形安装，这在国内尚属首例！本次项目最终选型成功的CR1.2产品，也给现场负责人带来了惊喜！

    CR系列不仅具备Precise Align技术，通过16点微调及XYZ三轴精准调节技术，保证了箱体在XYZ三向均可进行拼缝精准微调，还配置了专业的软件，通过调节拼缝的亮度，快速满足客户对拼接的更高需求。

    看点07  广色域多级调节

    由于选用高品质的原材料，并采用先进的生产工艺，艾比森的CR系列拥有110%的广播级NTSC色域，较高端的OLED液晶显示屏的色域还要高6%，甚至比常规的LCD液晶产品高31%。

    同时了为了满足用户在不同季节、不同体验需要，以及不同时间段的环境光亮度的个性化需求，CR系列还拥有手动和自动两种模式的色温调节以及255级的亮度调节，保证了用户长时间观看的舒适性。

    作为全球最大的智慧城市运营中心，该项目的投入使用，为深圳在经济转型发展时，统筹社会治理、城市管理、产业发展与生态环境的协调发展，打破各行政部门的沟通壁垒，实现整合协作，最终为城市管理者的决策，提供了重要依据和保障！

    艾比森将借此契机，为全球智慧城市的建设提供更多专业的、定制的产品和系统解决方案。
