云南消防部署华平4G图传和高空布控系统

    近年来，随着移动通信技术的发展和4G时代的到来，4G高清图像传输系统凭借无线性、移动性、便携性、高清晰、双向性等诸多优势，为各种消防救援行动提供了现场勘察、应急指挥、移动执法等应用。为进一步提升消防部队远程可视化指挥能力，提高突发事件的处置能力，近日，云南省消防总队携手华平，开展了4G高清图像传输以及高空布控系统的建设。充分利用信息技术的发展，为灾情侦查、抢险救援、应急处突提供强有力的保障，全力打造一支随时“拉得出、攻得上，打得赢”的消防铁军队伍。

     4G图传和高空布控系统介绍

    华平4G高清图像传输系统，在移动指挥车上配置4G车载终端和辅助设备，现场工作人员携带4G高清单兵终端，利用3G/4G网络传输视频信号，可以轻松实现随时随地的远程视频监控和多方远程视频会商。4G单兵和车载系统配合使用，当在障碍建筑物林立、电磁干扰严重的城区或边远山区等恶劣环境下，指挥车无法直接到达事发区域，可由单兵携带单兵设备进入事发地点，进行信息的采集，并通过无线网络将现场的视音频信息实时传送到指挥中心或指挥车，方便领导了解情况和下达指令。该系统完全适用应对突发性事件或其它特殊情况的现场处理和控制，很好地解决了现场音视频与指挥中心音视频的双向交互问题。

    无线应急布控系统，是华平依据消防用户的实际需求特别研制的一套产品，包括高喷车图像终端、登高车图像终端、4G布控球、便携式中心站等。通过在高喷车和登高车等高空救援车上安装图像终端，实现对高层建筑的高空、远距离险情侦察，并辅助消防灭火车辆出水定位，实现精准灭火。4G布控球可吸附在车顶布控，也可通过三角支架部署在事故现场周边，进行侦察监控。无线应急布控系统可无缝对接消防图像综合管理平台，将灾害现场的信息以语音和图像的形式传回指挥中心。

    系统方案设计及应用

    云南消防总队4G高清图像传输和高空布控系统，依托已建设的消防图像综合管理平台，为总队、支队和中队配备先进的4G高清单兵和4G车载终端；配备4G高清布控球，并在高喷车和登高车上安装图像终端。通过4G视频专网将采集到的图像信息，统一接入消防图像综合管理平台，作为平台的视频资源统一管理和调度。做到部局、总队、支队、中队四级指挥中心实时接收灾害现场高清视频图像，各级指挥中心直接与现场消防人员进行语音通话，实现远程应急指挥。

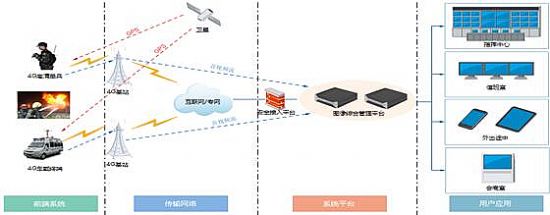

4G高清图传系统架构图

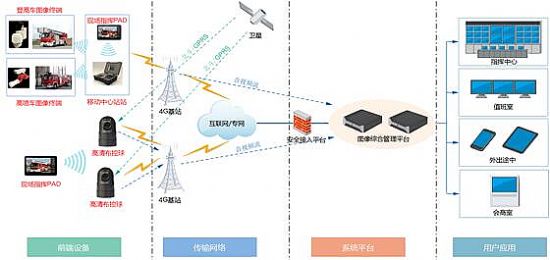

 高空布控系统架构图

    在具体应用中，指挥中心通过指挥视频终端实现前端现场图像的调度和浏览，并可与前端现场指挥PAD和4G高清布控球实现双向对讲，方便指令下达；通过电视墙终端和显示大屏，指挥中心的指挥决策人员，对前端4G图传和布控系统传回的实时图像了如指掌，如同身临其境，有效提高决策的准确性和及时性，提高工作效率。

    值班室可通过指挥视频终端或PC客户端软件，接收上级单位的指挥、调度，并可浏览前端现场图像。外出途中，通过在PAD/手机上部署指挥调度客户端软件实现移动指挥和办公应用。如发生突发事件时，相关领导、专家在外出或前往现场途中，可通过PAD/手机接入系统平台，即时了解事故现场情况，参与多方会商，制定指挥决策方案。

    会商室可通过视频会商系统召开视频会议，并将前端设备传回的现场图像在会议中共享，让每个参会者都能直观的了解现场情况，为各级领导迅速确定指挥决策创造条件，加快解决处置重大突发事件的作战效率。

     系统功能特色

    1、车载和单兵系统可将现场图像通过4G网络实时传回指挥中心，指挥中心能远程调看任意设备、任意通道的视频图像，对现场发生的任何动作与事件，监控中心都能实时监控。

    2、当需要指挥前移时，领导可在前端指挥车内，通过4G车载终端与后方指挥中心进行视频会商、指挥调度，并可实现文档共享、态势标绘等数据会议功能，实现双向可视指挥调度。

    3、指挥中心与前端车载、单兵系统可以实现双向语音对讲，及时下达指令。

    4、前端车载和单兵支持本地图像抓拍、报警功能，及时的反应现场情况，提高应急指挥效率。

    5、前端车载终端可支持本地和远端云台控制功能，方便本地和指挥中心控制前端360°云台摄像机，快速获取现场全面图像信息。

    6、车载终端和单兵终端均支持本地和远端录像存储，可支持SD存储卡本地录像存储，同时支持平台中心录像存储。

    7、车载和单兵设备支持GPS定位，可将定位信息上传到地理位置服务器，对所有管理区域消防车辆，人员快速、准确跟踪消防车辆、执法人员位置，并通过电子地图来显示车辆和人员所在位置。

    8、平台支持信息检索回放，可方便的录像检索、查询方式，可根据时间、存储路径和报警类型等信息检索并下载回放图像。

     应用效果

    4G图传和高空布控系统与原有的云南省消防图像综合管理平台无缝对接，当遇到重大突发事件紧急状况时，云南消防总队指挥中心与现场多种终端设备，进行实时双向视音频交互，及时了解现场情况，并进行救援工作部署。在系统中，各级指挥中心通过调用各种前线无线图像传输设备，建立起一个前后方一体的信息通道。后方指挥中心的态势数据和救灾处置，以及前方动态图像和紧急情况报告等，在第一时间实现畅通无阻的信息交互。

    另外，在高层建筑灭火救援时，地面作战人员一般无法观察到高层建筑里着火点部位，以及危险情况。此次建设的高空布控系统，通过在登高车和高喷车上安装图像终端，并与地面的移动中心站进行无线自组网，地面灭火作战人员通过手机、平板，就可以实时查看图像终端传回的视频，实现对高层建筑的高空、远距离险情侦察，进行可视指挥和精准打击，有效提高了消防部队的灭火救援效率。
