12通道 ZOOM LiveTrak L-12数字调音台

    高度灵活的Zoom LiveTrak L-12是一款结合了12通道数字调音台、多轨录音机、声卡接口、监听矩阵的全功能紧凑型设备，适用于现场表演、录音室录制、乐队排练、播客等多种应用。

    这种一体式设备源自电脑音乐和桌面化应用概念，从早期的火线传输到高速USB标准，类似的设备层出不穷，其最大特点就是简化了录音室设备构成，把声卡、效果处理等外围单元整合到调音台内，使之功能多样。这意味着外部布线将变得简洁，同时增强了实用性和便携性，满足移动录音或工作室小型一体化需求。

    Zoom LiveTrak L-12最大的突破是采用了“类兼容”模式，这意味着它本身不需要特定的驱动程序，对电脑端的支持简单而友好。在文件共享方面，通过其USB 2.0端口可以很容易地将录音工程在本机与电脑端导入/导出，其文件兼容DAW。此外，将本机用作多轨录音机时，可同时录制14个通道和主推子立体声信号输出，并存储在内置SD卡内，与使用DAW一样直观便捷。比如，可以按照预期进行覆盖录音或设置入点出点进行穿插录音、轨道静音以及轨道录放等操作。借助其内置14进 / 4出的高品质音频接口，可轻松获得24-bit/ 96 kHz的高品质声音，且完美支持DAW或iOS设备。

    功能概览：

    LiveTrak L-12集合了现代音乐制作和传统调音设备所需功能，它的工作状态介于硬件调音台和DAW之间。换句话说，它可以融合模拟与数字的工作特点，将两者完美融合。

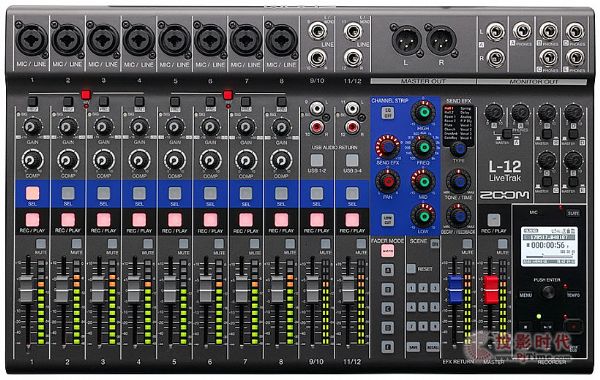

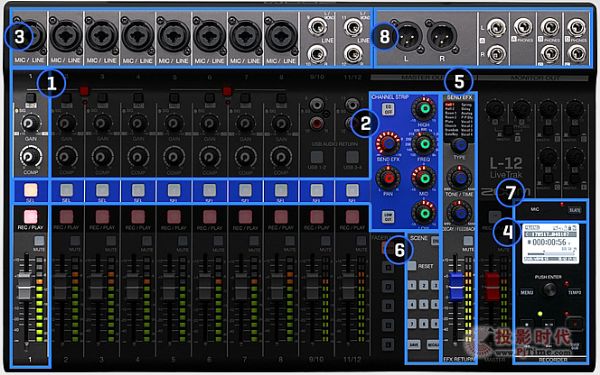

    调音台面板功能。

    ①通道条 整机拥有12个通道条（8个单声道通道，两组立体声通道），均提供通道推子、12段数字电平表和静音按钮，以及通道选择（SEL）、通道“录音/播放”功能（Rec / Play）。其中，通道选择（SEL）允许你将EQ、声像以及效果返回等设置应用于所选通道；通道“录音/播放”（Rec / Play）功能用于指定通道的录音或播放操作。8个单声道输入可进行独立的压缩、增益控制以及分组幻象供电（通道1-4和5-8）。通道3-8配备PAD线路衰减（26 dB）

    ②效果控制区 为每个输入通道提供效果发送（用于将内置高品质效果发送到16个通道）、声像以及3段参量均衡和低切功能。其中参量均衡和低切部分配有独立开关，可灵活选择是否参与通道信号处理。效果控制区是一个指定功能区域，必须通过通道选择（SEL）来指定具体应用通道。

    ③信号接口端 通道1-8均采用XLR/TRS端口，其中通道1和2提供Hi-Z输入，用于连接电吉他或BASS。立体声通道9/10和11/12具有用于键盘和其他音频设备的TS线路连接以及RCA输入。

    ④导航和显示 LiveTrak提供背光LCD显示屏和编码器旋钮，用于访问系统菜单或工程项目、创建新的项目或自定义录音设置。

    ⑤内置效果器/返回控制 提供16种内置效果，具有完全可调的参数，可将其应用于任何通道。底部推子用于返回效果控制。

    ⑥自定义场景设置 最多可以保存九个不同的场景（推子位置、EQ、声像、静音等），可保存/读取用户自定义设置，其中FADER MODE(推子模式)区域允许为混音分配总线及监听输出。

    ⑦内置麦克风和节拍器 用于录音对讲或录音节拍提示。

    ⑧输出/监听监控矩阵 主输端提供左右声道XLR连接器，用于连接监听音箱。耳机输出A还具有两个1/4“输出，用于扩展其他监听设备。A-E提供五个有源耳机输出，可以用于耳机监听或有源音箱监听，配合FADER MODE(推子模式)还可将矩阵中的子混音指定发送到对应的监听设备。

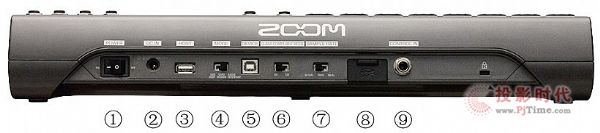

    后面板功能。

    ①电源开关（POWER）, LiveTrak L-12具有自动断电记忆功能，如果遭遇意外停电或其它误操作导致电源关闭，调音台会将当前混音器设置保存在本机的设置文件中，用户可在SD卡内的项目文件夹找回。

    ②外置电源适配器接口（DC IN），厂商标配件，可在产品包装中找到并使用。

    ③USB端口（HOST），该端口为USB 2.0高速传输端口，可连接U盘，用于存储工程项目和音频文件，本机也可加载U盘内的项目。

    ④模式选择开关（MODE），该三档可选择是否使用USB端口（USB HOST）、读卡器（CARD READER）、 音频接口（AUDIO INTERFACE），需要注意的是，启动后无法更改该设置。

    ⑤USB设备端口（DEVICE），该USB 2.0端口用于连接电脑，它将作为读卡器或音频接口的信号传输通道。

    ⑥读卡器模式（CLASS COMPLIANT MODE），SD卡读卡器与电脑读取方式切换。

    ⑦采样精度选择（SAMPLE RATE），用于设置调音台所使用的采样率，可选精度为44.1kHz 、48 kHz、96 kHz，设备启动后无法更改。

    ⑧SD卡插槽，支持SD、SDHC、SDXC三种规格。

    ⑨踏板接口，可连接脚踏开关（选配ZOOM FS01）用于功能分配，比如可使用踏板控制录音或轨道静音等等。

    产品/技术规格：

    LiveTrak L-12是一款紧凑型设备，面板虽布满各种推子旋钮，但功能分区十分合理，绝不会在操作方面带给人以任何混乱感，相反它会带给你一种类似模拟设备的亲切感。这些实体控件可以直接完成一般常用功能的操作，而不用借助繁复的菜单命令，极大满足你对音乐的控制欲。当然，你完全不必担心如此功能丰富的设备在体积和重量上有所妥协，我认为集合了如此众多功能的产品，LiveTrak L-12已经将便携性做到了最好。

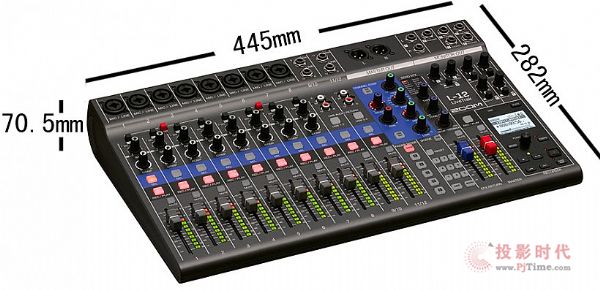

    机身小巧轻便，如果将其放在稍大些的包里并不困难，令人不解的是，厂商并未给调音台配备便携袋，这不能不说略显遗憾；整机重量为2.53 kg，为了控制重量，机体采用了塑料材质，减轻了整机重量，实体控件也都更小巧一些，但手感还是非常不错的，尤其是推子、旋钮操作起来非常顺滑流畅；整机最大功耗17W，使用12v交流电源；通道控制部分，如SEL、Rec / Play、MUTE采用了微动开关式的透明背光按键，通道状态以灯光显示出来，非常醒目。

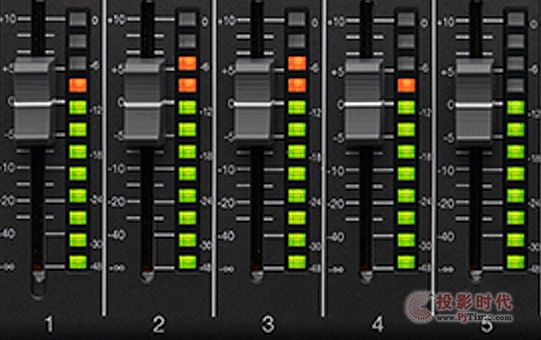

    每个通道都配备了独立的电平表，但这种LED二极管式的电平表其显示精度则不尽人意。

    个人认为还是指针式的表头读数最精确，虽然LED二极管对于信号的瞬态反应不错，但显示精度取决于二极管的数量，即使精度最高的LED电平表也无法反映细微的电平变化，但这是设备发展趋势，因为在同等造价上还没有什么方式可以取代LED电平表。

    说到设备发展趋势，LiveTrak在音频接口方面可以说做足了功课。其内置14进/ 4出USB音频接口可与DAW协调工作，同时支持Class兼容模式，支持与iOS设备的连接，且具有灵活的路由选择。图6

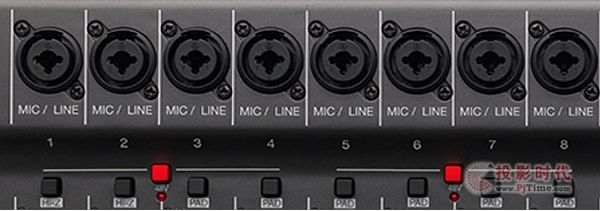

    通道1-8内置麦克风前置放大器，在-128 dBu EIN和+60 dB最大输入增益下，可以获得纯净的音质。其中通道1-2提供高阻输入选择开关以及1-4、5-8通道幻象供电。这种组合很有意思，可见LiveTrak在通道设计上将麦克风前置放大器视为重点部分，为每个通道提供了独立的前置放大。站在音质的角度来看，这无疑是最佳方案。

    为适应更多立体声音源，LiveTrak还提供了两对立体声通道9/10、11/12，并接口类型上充分考虑到不同需求。如RCA可接入音乐播放设备；TRS可以连接键盘乐器等。接口数量多了，那么监听矩阵将变得重要。

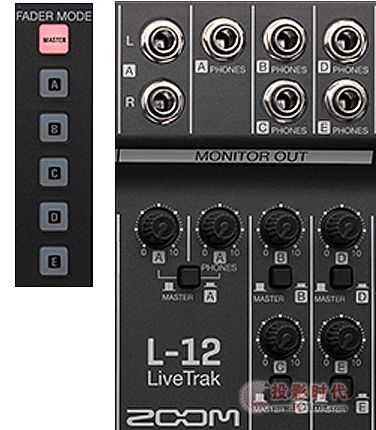

    该监听矩阵可以连接多个监听设备，MONITOR OUT旋钮用于调节输出信号电平，其下方开关用于切换每组L / R插孔和PHONES插孔的输出信号。FADER MODE区域用于切换矩阵中的混合输出或分组信号（A-E在分组模式下效果器无效）。可以说这两个区域是调音台监听的核心控制部分，实际使用中完全可以当做监听控制器，其灵活的切换机制足以满足多种监听方案所需。另外，由于每组输出的信号与主输出是相同的，因此你也可以将该区域当做耳机分配器使用。

    ZOOM公司擅长效果处理技术。因此对于LiveTrak内置的效果器表现足以令人信赖。其效果器按照用途可分为“通道处理器”和“效果器”两部分。

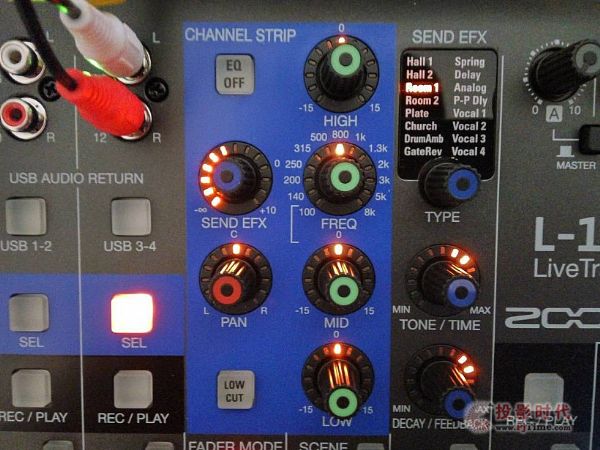

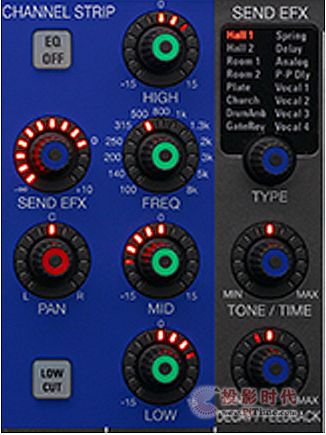

    如图，蓝色区域内的为信号处理单元，使用通道条的SEL按键，可以将该区域的信号处理功能路由到当前通道。该部分相当于模拟调音台的通道条处理功能，提供三段参量均衡、发送以及低切、声像等功能，其中均衡和低切部分配备独立的开关，这意味着你可以有选择地使用各个独立功能。黑色区域内的为效果器部分，提供了16种可调用的效果类型，具备延迟时间、延迟量、音色以及反馈等参数，其中TONE/TIME参数可根据效果类型自动切换。以下将LiveTrak与电脑连接，制作了一段音乐，该音频使用了LiveTrak内置效果器。

    测试音频中使用Room 1效果，参数状态见

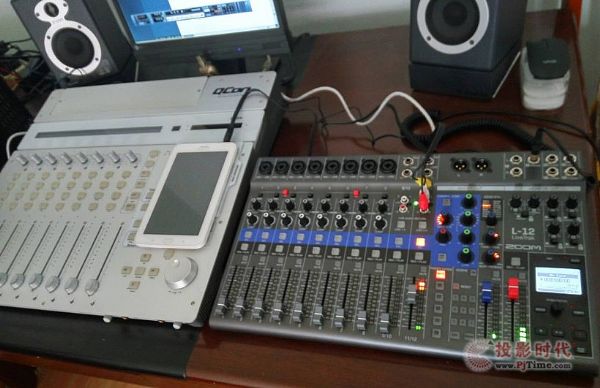

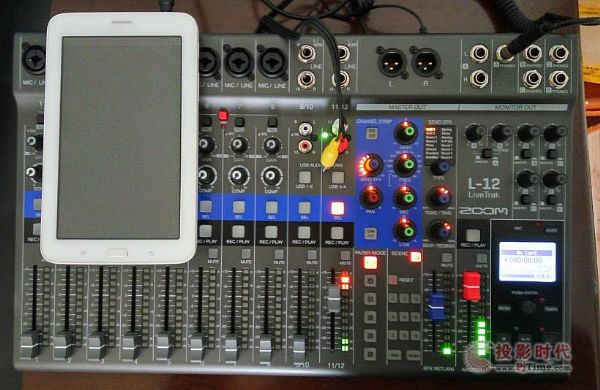

    平板电脑与LiveTrak连接。

    平板电脑通过RCA端口连接到了11/12立体声通道，放音过程中开启了Hall 1效果器，右下角的蓝色推子为效果辅助发送量。

    作为一款数字调音台，LiveTrak并没有过多依赖于菜单命令。如开篇所述，其大部分操作都是依靠实体控件完成的，这无疑给现场使用带来很多便利。我们知道，音乐制作或现场调音依靠的是手感，或者说是对设备的操作感。LiveTrak在这方面做的非常不错，就我本人而言，真心不喜欢菜单操作。其一，不直观；其二，操作不便，尤其在整体功能上不能一目了然，使用时穿梭于各个菜单之间，实在令心情不愉快。LiveTrak虽然提供了一个导航区域，但里面的菜单都是与设置有关的项目，并不涉及实质性的操作内容。比如，新建工程、混音器设置、节拍器设置、内置对讲话筒设置、项目写保护、U盘内项目保存/读取或是音频导入/导出到U盘、项目标记或删除等等几大类。

    总结：Zoom LiveTrak L-12是一款功能强大、操作界面友好、音质纯正的数字调音台。拥有众多实体控件、丰富的接口、完备的辅助效果分配机制，使其在控制方面具备了模拟调音台的直观便捷。内置多轨录音机和基于SD卡的文件系统，同时支持U盘数据导入/导出，免驱动支持电脑、ipad，扩展了数字音频应用平台，适用于音乐制作、录音、乐队排练、现场调音、播客等多种应用。
