通博设备助阵宁波博地影秀城大剧院《港通天下》震撼启幕

    宁波中青文化广场位于宁波北仑区，由博地集团斥资30亿元，按照“打造长三角地区独一无二的全新旅游文化综合体”目标，占地119亩，总建筑面积达42.5万平方米，主题定位为文化、影视、旅游、商务综合体，主要建设五星级商务酒店、国际奢华剧院、顶级写字楼、万国风情商业、影视文化中心等，未来将成为宁波旅游休闲文化聚集中心。

    剧院上演的《港通天下》是第一部以海洋文化、航海文明和海港文化为主题的大型旅游演艺秀。它以鲜明的宁波地域文化特色为基因，淋漓尽致而又诗意地展示了宁波独有的文化符号和地域特质。河姆渡文明、海上丝绸之路、十里红妆、宁波商帮等等，气势恢宏，风情万种。剧场特别兴建备有顶尖科技器材，其舞台蓄水量高达3000吨，并且首度实现舞台与观众席之间的全景式表演区设计，糅合了前所未有的高难度特技表演，让观众近距离体验秀，配上绚烂夺目的服装道具与独具匠心的场景切换模式，丰盛体验美妙非凡。

    剧院共设计座位1400余座，观众厅净高度22米，线阵音箱吊挂高度20米，

    观众听音区台口至后墙25米，左右宽度45米；舞台表演区：深40米，宽60米，净高25米，升降台仓（含水下台）10米。

    设备布位：

    观众听音区扩声：左右声道CODA ViRAY线阵各4只，中置CODA ViRAY6只，左右拉声像CODA G715-96各2只，超低音CODA PW418各2只，墙面环绕CODA HOPS8i共18只；顶面全景效果声共布置CODA G512-96全频箱共9只，G18-SUB超低频音箱共5只。

    舞台表演区扩声：上场门CODA G512-96共2只、下场门CODA G512-96共2只、左侧舞台CODA G512-96共2只、右侧舞台CODA G512-96共2只、左后舞台CODA G512-96共2只、右后舞台CODA G512-96共2只、乐池顶CODA G512-96共2只；移动返送CODA G512-96共4只。

    全部扩声系统采用CODA LINUS10C、LINUS10带DSP数字功放共17台。

    数字音频传输采用CODA ATEC AES/ LINET 信号转换器 ，全链路采用AES协议。

    扩声系统分类及简介：

    扩声系统扬声器设置

    ■主扩声系统扬声器设置：

    ■左中右系统，左右各使用4只双8寸三路全频线阵列扬声器，中央使用6只双8寸三路全频线阵列扬声器

    ■左右拉声像系统，左右各使用2只15寸三路全频点声源扬声器

    ■左右超低频系统，左右各使用2只双18寸超低频扬声器

    舞台返送系统扬声器设置：

    ■舞台前区固定返送系统，共使用8只12寸全频点声源扬声器

    ■舞台后区及顶部固定返送系统，共使用6只12寸全频点声源扬声器

    ■舞台流动返送系统，共使用4只12寸全频点声源扬声器

    戏剧环绕声系统扬声器设置：

    ■共32通道环绕声通道

    ■观众区周边使用共18通道双8寸全频点声源扬声器

    ■观众区顶层使用共9通道12寸全频点声源扬声器

    ■观众区顶层使用共6通道18寸超低频扬声器

    扩声系统特点：

    ■扬声器组全部使用原装德国进口CODA 扬声器

    ■使用全数字传输及信号处理系统

    ■使用美国MEYERSOUND 32通道戏剧环绕声系统实现多通道全景声效果

    扩声系统特点详解：

    左中右线阵列主扬声器特点介绍：

    左右扬声器每组使用4只CODA VIRAY 双8寸三全频扬声器，单只扬声器的声压高达142dB，4只组合使用，最大声压级可高达145dB。观众区总声压超越《厅堂扩声系统设计规范GB50371-2006》中的文艺演出类扩声系统声学特性指标中的一级指标对“最大声压级大于或等于106dB”的规定，系统不但可完全满足文艺演出，还有更大的裕量满足表演秀演出对最大声压级的需求。

    CODA VIRAY

    非对称水平覆盖角度特性：

    左右主扬声器组中远端扬声器组采用窄角度水平覆盖特性，远场区域覆盖角度为对称80度，减少声音投射至墙壁产生声反射导至清晰度下降的情况。

    近场区域覆盖，采用CODA非对称水平覆盖特性，形成靠墙壁一端覆盖角度为40度，靠观众席中心点一端覆盖度为60度的形式，这样的设计，可既保证观众度覆盖区域的要求，又能减少声音投射至墙壁产生声反射导至清晰度下降的情况，也能使线阵列扬声器组能保证相同的吊挂角度。

    扩声扬声器系统：

    信号传输、处理及功率放大系统

    宁波中青文化广场扩声系统主调音台使用一套SOUNDCRAFT VI1数字调音台界面，外接一台SOUNDCARFT CSB舞台机站。

    功率放大器使用内置数字信号处理器的CODA LINUS 系列功率放大器。

    信号传输、处理系统特点

    舞台接口箱及其它音源信号通过跳线盘进入位置舞台督导位侧的SOUNDCARFT CSB舞台机站，转换成数字信号后，通过光纤系统送至SOUNDCRAFT VI1数字调音台界面进行混音处理，处理完成后的信号，经CSB舞台机站上AES输出接口，以数字信号的方式传送给LINUS 系列功率放大器。全过程只进行1个模/数，数/模转换，能在最大程度上减少信号传输和处理过程中引起的干扰和失真，极大地保证了信号的信噪比和高保真度。

    为保证系统的传输安全，输出的混音信号除了在CSB舞台机站输出数字信号外，还在VI1数字调音台界输出相同的模拟号，通过模拟信号线送至功放机房。

    功率放大器

    所有功率放大器都使用了CODA 最新的LINUS 系列功率放大器，所有放大器的通道均内置 DSP（数字信号处理器），DSP使用SHARC浮点式DSP，采样频率可高达96 kHz，预置所有Coda Audio 使用线性相位FIR滤波器的扬声器设置参数。

    CODA LINUS 系列功率放大器

    CODA独有的LiNET-C网络，可通过一条CAT5电缆实现的4组（8通道）数字音频信号传输。

    LINUS系列功率放大器的输入信号可通过软件进行路由设置，也可以设置在数字输入信号丢失时，自已切换到模拟输入信号，实现输入信号双备份，极大地提高系统的可靠性。

    配合LINUS LIVE软件-通过以太网实现对的功放监控。

    戏剧环绕声系统

    宁波中青文化广场使用了一套美国Meyersound D-MITRI 数字环绕声处理系统，系统有16路输入，32路输出。

    在观众区一共布置了18只CODA HOPS8i全频扬声器，在观众区天花顶一共布置了9只CODA G512-96全频扬声器，和5只CODA G18超低频扬声器，通过D-MITRI完美的环绕声算法，呈现出极佳的环绕声效果。

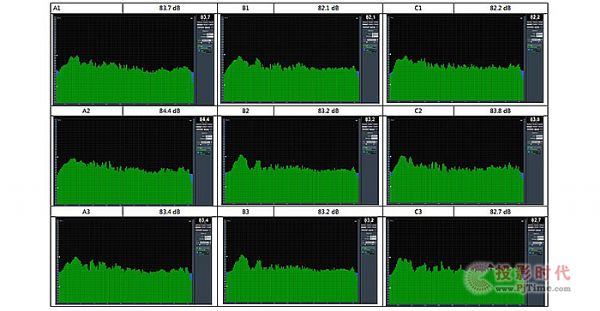

    系统检测数据
