Sunic System平面辐射源技术可制造2250PPI AMOLED及FMM OLED电视

    VR（虚拟现实）应用的关键环节之一是需要高密度的显示屏，以在小尺寸显示屏上覆盖观看者的整个视野。有业界人士预计，约2000PPI才能满足VR的需求。

    SID 2016期间，三星电子宣布开发出了806PPI的AMOLED显示屏，专门针对VR应用。这是对现有OLED屏的升级，不过仍然较上述的2000PPI相距甚远。

    2015年7月，SDC（三星显示）宣布推出一个新项目，旨在开发2250PPI 11K OLED显示屏。三星与13家企业就该项目进行了合作，并计划于2018年推出首款原型。同为韩国企业的Sunic System近日推出了一种新的11K 2250PPI AMOLED制造方案，因此有业界人士认为其与三星可能存在合作关系。

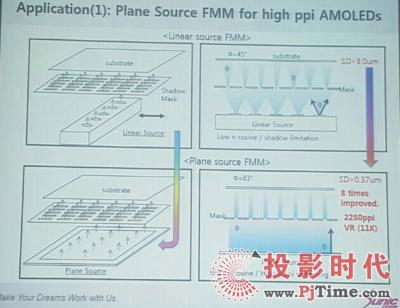

    Snnic的技术主要基于掩膜蒸镀，利用一个平面辐射源（Plane source）来蒸镀OLED材料，因而不同于现行的线性源。平面辐射源技术将OLED发光材料沉积于金属板上，并通过扭转该金属板后加热来蒸发这些材料。这使得非常薄且高分辨率的FMM成为可能，进而可用于制造高分辨率OLED显示屏。

    这种新技术的另一个优点是，可以用于沉积高密度（200PPI）的大尺寸OLED。到目前为止，FMM受到基板尺寸限制，需要在OLED沉积之前对基板进行切割。
