解密天逸的有源低音炮家族（使用调试篇）

    现在我们在音响市场上常见的有源低音炮林林种种不下几十款，不论是专业场所拟合是家庭影院，尽管虽品牌不同，价格迥异，但电路和结构基本都是大同小异，以下笔者就以天逸的几款不同型号的有源低音炮为蓝本，向大家介绍低音炮的几种典型的接线和使用调整方法，但愿对朋友们有所帮助吧：

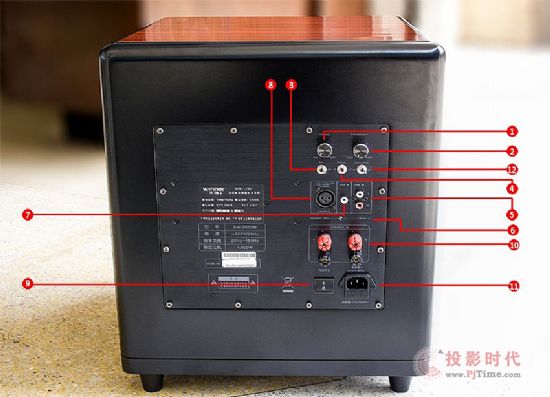

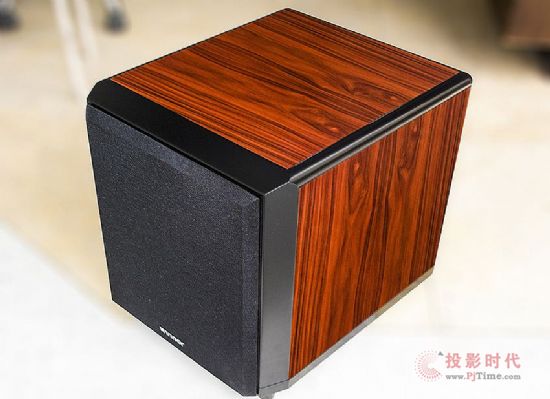

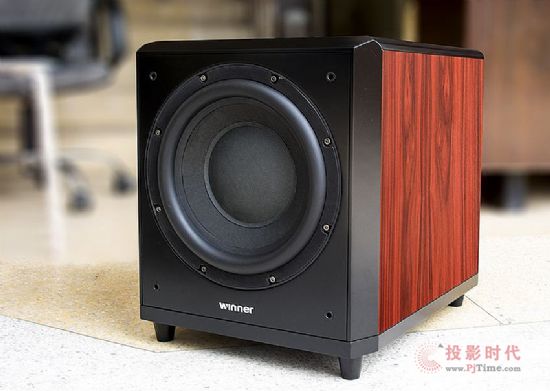

    一．首先让我们从天逸最新的有源低音炮SUB-1280(图一）和天逸SUB-10TD((图二）的后背板上各个端子（开关）说起吧，如下图:

    排列在第1排左边的VOLUME是有源低音炮的总音量调节旋钮。沿顺时针方向旋转，低音炮总音量增大，反之音量减小。

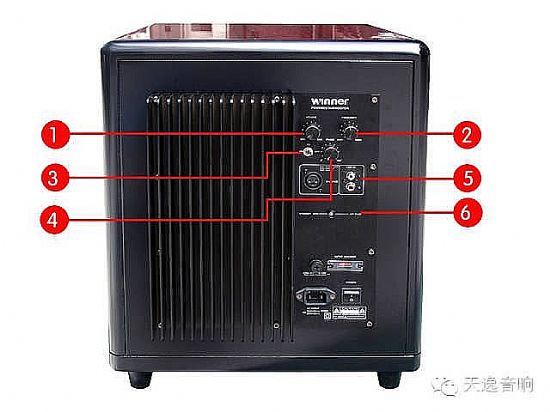

    图二：天逸经典的家庭影院专用10寸有源低音炮:SUB-10TD

    右边的旋钮FREQUENCY是频率范围调节旋钮，实际上就是低音炮输入电路中的高通滤波电路和低截电路，沿顺时针方向旋到底，放大器输出为30 Hz～200Hz，沿逆时针方向旋到底，放大器输出30～80赫兹的低频信号。调节这个旋钮又叫做调整低音炮的拐点。

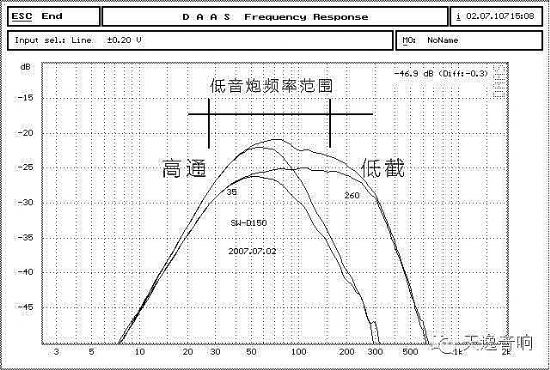

    何为拐点？

    所谓拐点就是转折点。低音炮的拐点，实际上就是低音炮工作频率范围的低切点，大家都知道低音炮输入端有一个频率高通滤波电路和一个低截电路，在这个范围之内的频率就是低音炮的工作频率范围，一般是30Hz-200Hz。高通频率是低音炮设计时设计师根据低音炮的喇叭、箱体等物理属性设置固定的最低频率点，是不能调整的。我们一般对低音炮频率范围（俗称拐点）的调整主要是调整频率低截这边的那个点，低截点的频率调得高些，低音炮的工作频率就会被展宽一些，进入低音炮的中频成分就会多一些，声音表现会“响”一些，但中频多了会让低音炮的声音变得偏软、浑浊、模糊、没有质感、缺乏力度......而低截的频率调得过低，又会导致低音炮和主音箱中低频的衔接不自然，低频少，声音的硬梆梆的，感觉低音沉不下去，低音炮整体音效就出不来，缺乏震撼的感觉！

    具体到我们的SUB-1280 ,一般频率拐点设置为120--180Hz左右比较合适。实际上您可以选播一些低频比较多的碟子，比如美国的《老鹰乐队》之“加州旅店”的低频，您可以将频率拐点先调整到120--180Hz左右，然后反复播放这段音乐，在慢慢微调频率拐点，直到你认为听起来最自然，低频的质感、力度等最满意，这就是你要找的频率拐点。还有，调节这个FREQUENCY旋钮主要要看低音炮低频与主音箱低频的相容性衔接。如果选择不当，就会使低音炮的低音和主音箱的低音产生不和谐的分离声，这一点应该引起大家注意。

    接下来的第二排左边的纽子开关为低音炮的EQ（均衡）调节开关：

    当EQ调节开关处于NO的位置，可以对频率的某段进行人为的提升以加强这段频率的响度，该低音炮的EQ开时，可以人为提升40--50赫兹频率点约6dB，以特别加强低频效果。当EQ处于关闭时不会增加。

    第二排右侧的旋钮为相位调节PHESE：低音炮低频信号输出的相位必须和主音箱的低频输出信号相位是一致的，才能相互叠加以和谐的加强声场内的整体低频的强度和力度，如果两者的相位不一致，该低频信号会在某段频率上相互冲突致使低频信号劣变，反而得不偿失，所以这个开关（SUB-12TD是旋钮）对于低频的纯正和自然起着重要的影响，需要仔细的调节：其方法是：反复开关正反相位开关，（SUB-12TD是反复旋转相位0--180度），在正常听音位置仔细聆听，比较正反相位或旋钮在0 还是180 的位置，低频表现得更结实有力，而且有明显增强。此时就将开关（或旋钮）置于低频更好些的位置即可。但有时两种状态下低频听感几乎没有区别，这主要是低音炮的摆位还没有调整好，改变低音炮在房间的摆位再调整，实在听不出来，那就将开关置于0 的位置；当然，如果您更换了主音箱、较多地改变了主音箱或超低音音箱的位置，就需要重新进行相位调节，这一点很重要。

    和❼是两个输入低音信号的接口，接那个接口都是可以的。左边的❽为专业级别的平衡输入端，右边的❺和❼为普通的莲花端子输入口，对应于AV功放的低音炮输出端子连接即可。

    在下面是电源指示灯，当低音炮处于通电待机状态是为红色，进入工作状态后指示灯转为蓝色，如果10分钟没有信号，低音炮将又会自动转换为待机状态，红灯亮起。

    是高电平输入的接线端子，有关高电平输入，我将在下面为大家作详细介绍。

    是有源低音炮的总电源开关。⑪ 是三芯专业电源线插口。

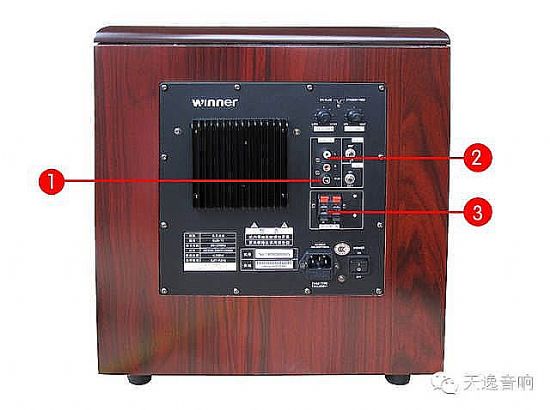

    二．低音炮有四种典型的接线方法：

    第一种：

    如果你所选择的功放没有内置解码器，也就是说你必须依赖于DVD机的解码器解码输出超低频信号，那你就可以将此超低频信号从蓝光碟机或AV功放的超低频输出端直接输入到低音炮的SUB输入端❶就可以了。这种接法依赖于蓝光碟机或AV功放的“杜比/DTS”解码器，因此只有当音源本身录制有超低频信号并输出时，低音炮才会有声音发出；播放CD碟是不会有声音输出的。

    第二种：

    如果你所选择的功放内置有解码器，此时您的蓝光碟机输出是利用光纤输入到功放，并依赖于功放内置的“杜比数字/DTS”解码器输出超低频信号的，此时你就可以用一对音频信号线将功放背后的超重低频信号（红端和白端）与低音炮的线路输入LINE IN  L\R（红端和白端）❷相对应地连接起来就OK。这种接法同样依赖于功放机内的“杜比数字/DTS”解码器，因此只有当音源本身录制有超低频信号并输出时低音炮才会有声音发出，播放CD碟也是不会有低音输出的。也许有朋友的功放超低频输出只有一个莲花端子输出，那你就用一条信号线将其连接到低音炮的线路输入LINE IN 的红端即可，因为低音炮输出时单声道。

    第三种：

    如果你想在播放CD碟时也能获得超低音，那就请在HI-FI功放输入端的音频信号L（红）/ R（白）端子上并联出一组信号分别接到低音炮的线路输入LINE IN  L\R（红端和白端）❷，相对应的连接起来就OK，这样在放CD碟时，低音炮同样会有一定强度的低音出声，但这个输入是全频音频信号而并非真正经过DSP处理出来的超低音，效果会稍差一点。

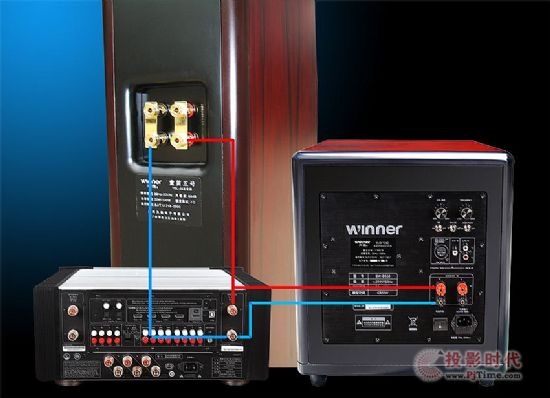

    第四种：高电平输入接线法：

    如果想让低音炮不管是看电影（不管有无杜比/DTS解码）还是放CD听音乐，都可以发出超低音声，那我建议你采用“高电平输入”的方法：即用音箱线将超低音音箱的高电平输入端连接到功率放大器的左右声道输出端或者主音箱的输入接线端。并请确定左声道连接L端口，右声道连接R端口，3以及极性正确(+对+、-对-)就OK!但这种接法和第三种接线法区别并不是很明显，低音炮的响度也不如第一第二种好。

    三．低音炮调试要点介绍：

    首先打开您的家庭影院系统，设置家庭影院系统为正确的工作模式，确保超低音音箱所连接的端口有信号输出，再打开超低音音箱的电源开关，将相位切换开关放在“0”位置（出厂设置），把音量旋钮和频率调节旋钮旋到约三分之一位置。

    播放一张您喜欢的碟片，您应该能听到超低音音箱播放的低音。

    您也可以用DVD播放机、家庭影院放大器、前级放大器或环绕声解码器的测试功能来测试超低音音箱。这种功能将噪声信号输入家庭影院系统的每一个声道的音箱，同时可以用这种功能来平衡和校准每个声道音箱（包括超低音）的音量。

    注意：超低音音箱只对它接收到的低音信号作出反应，而许多时候信号并不包含低音（如人物对白、小提琴演奏、安静的场面等等）。

    完成系统测试之后，通过进行以下各项工作来达到最佳听音效果。在进行每一个步骤时，请仔细聆听和比较声音的变化（尤其是低音部分）。

    播放一支低频比较有力且节奏感较强的音乐或歌曲，进行以下步骤：

    1. 位置调整：

    用较长的音箱线从高电平输入端输入信号，将超低音音箱放在正常听音位置(如听音的皇帝位上)，音量调到约三分之一大小，然后在房间内各处走动。如果在某处听到的低音明显较强，那么超低音音箱应该放在这个位置。通常这样的地方不止一处，请选择方便接线和使用的地方。

    2.音量调节：

    调节音量使超低音音箱的声音和主音箱的声音很好地融合在一起。超低音音箱是为弥补您现有家庭影院系统低音的不足而设计的，不是为了来压制它们本身的表现。超低音音箱的声音应该与整套系统输出的声音融为一体。

    3.相位调节:

    a.反复拨动相位切换开关，在正常听音位置仔细聆听,比较开关在0 还是180 的位置低频表现得更结实有力，而且较明显增强;

    b.将开关置于低频更好些的位置;

    c.有时两种状态下低频听感几乎没有区别，那么将开关置于0 的位置;

    d.如果您更换了主音箱、较多地改变了主音箱或超低音音箱的位置，就需要重新进行相位调节。

    4. 频率调节（拐点）: 反复旋转频率范围调节旋钮，当整套系统的低音听起来衔接平滑、浑然一体时，超低音音箱的频率就调节好了。

    5. 再次适当调节:

    因为超低音音箱的位置、声音相位和频率之间会有关联关系，调整其中一项时可能会影响另外两项，所以需重复3、4两个步骤。

    完成以上所有步骤之后，您的整套家庭影院的效果就已经调整到最好了。
