SHURE AXIENT智能无线系统支持中华龙舟大赛

    6月8日，2016中华龙舟大赛(福建·福州站)比赛在福州市国际会展中心前浦下河龙舟池正式开赛。

    中华龙舟大赛是目前国内赛事级别最高、竞技水平最高、奖金总额最高的顶级龙舟赛事。今年赛事活动正值端午佳节，是中华龙舟大赛6站比赛中关注度最高的一站比赛。

    自2011年起，CCTV体育频道采用国际赛事转播标准开始对比赛进行制作播出。2015年，中华龙舟大赛7站中的浙江温州站、广东东莞和海南陵水总决赛3站比赛，以及2016年自年初开始的海南万宁、江西鄱阳湖、福建福州3站，均采用了Shure无线系统，并由总代理安恒利公司对这三站的赛事进行无线系统的试用、安调和维护。

    龙舟大赛转播对声音精细的处理，要求能够拾取到比赛时龙舟上队员的呐喊声、鼓声、船桨划水声。而比赛时龙舟穿行运动的水域长度超过600米、宽度不小于100米。因此，若希望收到这些声音的直达声，必须将无线话筒放置于龙舟内跟随全程进行拾取。

    那么，随之而来的问题显而易见。

    第一，水域如此广阔，天线系统如何设置可保证无线信号在整个区域的传输；

    第二，话筒在龙舟内如何放置，既可很好地拾取到龙舟上的声音、避免杂音，还要保证不妨碍队员的行动；

    第三，龙舟比赛整备出发至比赛结束前5小时以上的时间内工作人员没有机会去触及话筒及发射机，如何保证发射机信号安全稳定传输，不出意外。

    面对这样棘手的问题，工程师们经过反复设计和实验，最终决定使用舒尔Axient智能无线系统来执行这项任务。该系统兼具极佳的声音品质和优异的安全特性，可在遭遇突发干扰时进行自动规避。

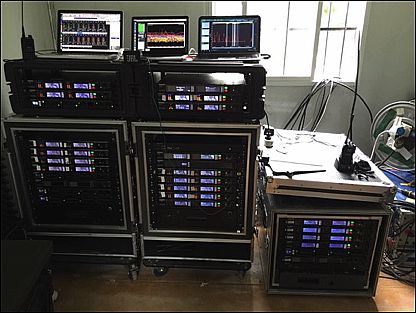

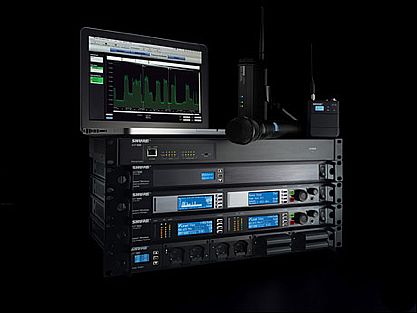

▲ 2016福州站现场使用的舒尔Axient智能无线系统接收机

    那么，整个系统如何搭建以满足这场节目的需求，让我们一起看看工程师们是如何解决的。

    工程师们为这次比赛做了详尽准备，他们选取了一片开阔水域，搭建了一个覆盖300米长、100米宽水面的测试系统，由实验人员乘坐充气皮划艇，携带无线发射机，对设计方案进行了系统模拟和分组实验。最终选取的实施方案，既保证了信号传输中的安全性，又节省了成本。

    "最终选定的设计方案到底是怎样的呢?"

    现场天线系统设计

    对于现场的天线系统，工程师们对总长度500米的赛道进行了射频接收全覆盖，当无线发射机出现在600米长100米宽的赛道中，无线接收端即可接收到其信号。使用10根接收天线分段接收，并使用专用的天线信号合并器进行信号的合并，使用高标号的线材（Belden 9913）来减少线缆上的信号损失，合理使用信号放大器，保证了线缆上的信号强度适当。

    此外，为保证无线信号覆盖的连续和稳定，工程师们又使用了A/B天线交叉覆盖的方式，保证赛道中发射机的信号可以同时被A/B两套天线接收，以此保证比赛全程无线信号强度都在较高水平。总的天线馈线长度达1100米。

▲ 天线系统设计覆盖图 – A/B天线覆盖分区示意图

▲ 天线系统设计覆盖图 – A/B天线覆盖区域示意总图

    龙舟内话筒及发射天线位置安装设计

    话筒主要拾取的声音是龙舟内队员的喊号、击鼓、敲锣以及划桨水声，这些声音有大有小，而只用一只话筒就要拾取到相对平衡的声音比例，又能不影响队员的动作，其最佳位置是在船的中后部。

    龙舟在水中的行进快速而猛烈，溅起巨大水花，风迎面而来。这对于灵敏的纽扣话筒来说，无疑面临着巨大的挑战，这可难不住我们的工程师们。看他们想出了什么巧妙的办法？

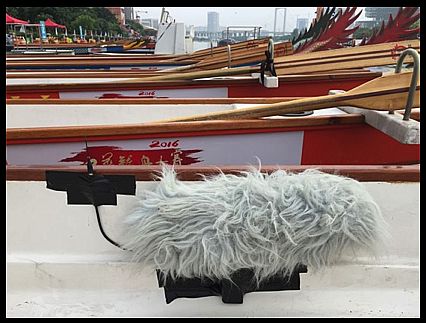

    为话筒穿上毛衣的主要目的是为了防风，工程师使用柔性材料对发射机主体进行包裹，作为防水处理。

    这套萌萌的装置内部是什么样子？让我们通过图来一探究竟吧！

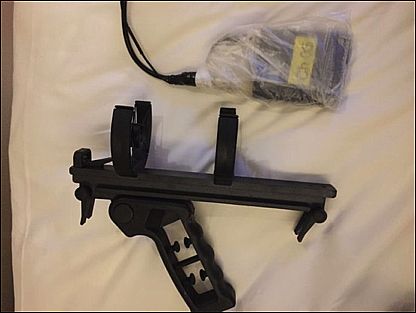

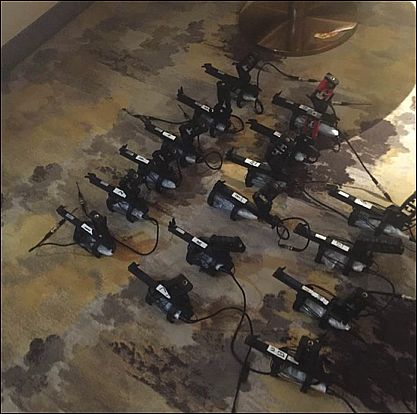

▲ 把发射机和话筒头均固定在枪式话筒手持减震架上

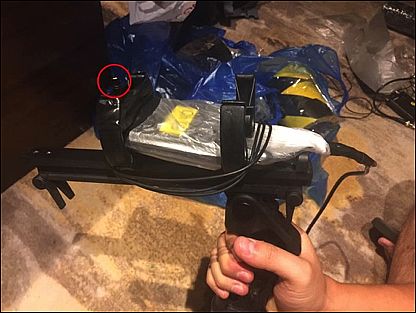

▲ 红色圆圈内即为纽扣话筒头

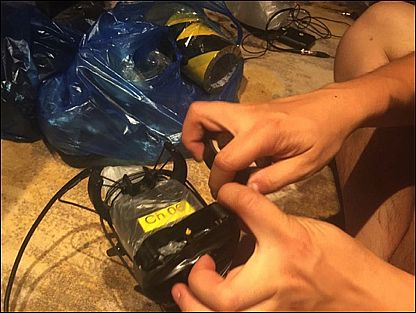

▲ 处理完毕的话筒和发射机组合

    细心的读者可能注意到，发射天线拖了一条长尾巴。为什么要让发射机和发射天线分离呢？这是由于如果使发射天线直接连接在发射机上，套入毛衣，那么一旦毛衣进水，将会对发射天线产生屏蔽。因此，工程师使用了相关转换线材和接插件，把发射天线与发射机主体分离，然后把天线粘贴在距离岸边较近的船帮上，这个调整使得接收机接收到的信号强度有了明显的提升。

▲ 发射机主体和发射天线分离，保证信号发射安全

    发射机远程遥控、自动规避干扰和电量控制

    Axient智能无线系统具有远程遥控和自动规避干扰功能。同时，发射机使用锂电池，不仅电量续航时间长，还可实时监控电量。

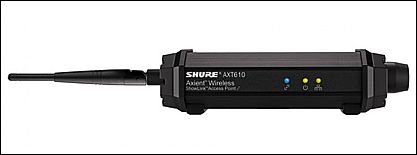

▲ 舒尔Axient 智能无线系统的Showlink远程控制接入装置

    在温州站、东莞站和陵水站，无线系统在彩排阶段以及直播阶段都曾收到过突发的无线信号干扰。传统情况下，发射机安装到龙舟上后，只要龙舟从码头驶出，就没有机会再进行相关调整了，但对于Shure来说，可以通过Axient独有的Showlink远程控制技术在岸上对发射机的情况进行监控以及适时调整。在遭到不明无线信号干扰的情况下，接收机和发射机都会自动或手动跳转到实时扫描的安全备份频点上，规避干扰信号。

    由于比赛流程原因，每次比赛日，队员都会在约8:30左右登船，因此我们需要在7:30开始进行所有发射机在龙舟上的安装工作，而比赛一般结束于中午12:30，因此需要保证至少5小时的使用时间。采用锂电池的Axient腰包式无线发射机可以提供长达5小时以上的使用时间。此外，在发射机安装到龙舟上之后，还可以通过远程控制技术在安装发射机时关闭RF射频发射，在龙舟正式驶入赛道时打开RF射频发射，以达到省电的目的。

    同时，对发射机的电量进行合理管理，我们将控制系统的范围从赛道扩充到了登船点位置，使得无线发射机自开机后就一直接受远程控制系统的控制，可便于工程师在无线系统机房中对每一个发射机进行实时监控。

    使用舒尔Axient智能无线系统拾取相关声音，系统的安全性和便利性更强。可以近距离拾取到比赛最前沿的声音，增加了真实感，欢呼、喘息、口令声听得十分清楚，马上将观众带入到紧张而激烈的比赛当中。能够达到这样的效果，当然更离不开工程师们的智慧和劳动。6月9日上午9:30开始举行开幕式、决赛和颁奖仪式，CCTV1和CCTV5+将进行现场直播，不要忘了准时守在电视机前，让我们一起感受激情和动感的美妙声音。
