天翼大课堂之——解读PIS系统

    PIS系统概念：

    PIS系统即乘客信息系统（Passenger Information System），就是依托多媒体网络技术，以计算机技术为核心，以车站和车载显示终端为媒介向乘客提供信息服务的系统。

    PIS系统在地铁出入口、站厅、站台、电梯和扶梯的上下端口、列车车厢内等乘客 可视的空间设置等离子显示器、液晶显示器、单投影墙等现代视频显示装置，并利用这些装置进行信息展示。

    市场背景 ：

    随着城市信息化进程的推进，乘客信息系统的建立和功能拓展已经成为提升轨道交通服务水平的重要举措。同时，由城市轨道交通已经逐步形成网络化运营态势，多条线路融会贯通，使得交汇点越来越多，势必对乘客信息发布的信息量、及时性、智能化以及网络化管理提出更高的要求。

    功能需求：

    1、乘客需求：

    乘客导乘和服务

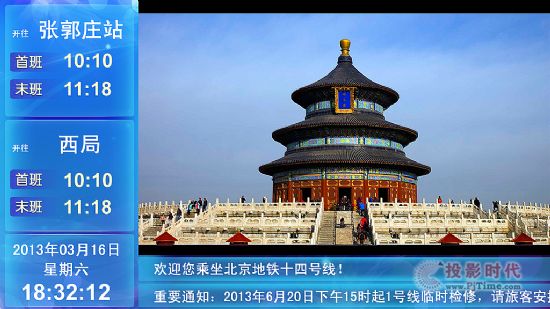

    A、提供轨道交通运行信息（包括下一列列车到站信息、列车时刻表、轨道交通票务票价信息等）、乘车疏导

    信息、政府公告和公益信息、媒体节目、商业广告、金融信息以及其他各类生活资讯。

    B、同步设备时钟，显示下班车到站时间、阻塞/异常及车辆安排等。

    C、实时信息包括新闻、天气、通告等。操作员可以设定实时信息是否以特别 信息形式或者紧急信息形式发

    放显示，发放         高优先的信息可以即时打断原来正在播放的信息内容，即时显示。

    D、移动列车应能实时接收多媒体制作中心发布的多媒体视频信号。

    乘客应急处理辅助

    系统在紧急状况时播放临时的通告和警示，引导乘客。在发生重大灾害需要乘客迅速逃离时，该系统可随时中断部分或所有的服务信息，播放紧急处理相关的信息，引导乘客迅速撤离，将损失降到最低。

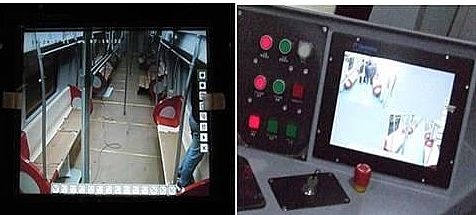

    车载监视功能

    在列车上设置车载监控系统，从使用上满足中心和列车对相应的管辖区域的监视。监视目的主要是运行列车车厢内的旅客活动情况，保障乘客旅行安全。

    2、经营管理需求：

    综合经营

    轨道交通系统相对封闭，乘客乘车、候车和通道行走过程，都是进行广告宣传的良好时机。轨道交通已经成为舆论宣传和企业商业信息传播的重要途径。在轨道交通空间内建立动态电视信息系统将有效拓展轨道交通运营服务功能，提高服务质量。广告的播出可以为轨道交通系统带来更多运营收入，创造更大的经济效益和社会效益。

    系统管理

    要提高乘客信息系统的有效性和可靠性，必须用高技术手段来实现系统的功能要求，并采取适当措施来确保系统的正常运行，如系统实时监控、统计报表自动生成、智能维护处置等。为了确保系统的正常运行，PIS系统能提供完备网管功能。可实时监控各终端节点的状 态，车站服务器管理各自车站的PIS设备。中心网管工作站可动态显示系统各设备的工作状态，实时监控系统，实现智能声光报警，并能自动生成网络故障统计报表，智能分析故障。

    带你走近：国内首款带网管功能的PIS光端机

    当前，中国轨道交通正处于黄金发展期，截止2015年12月底，我国22个城市已开通城市轨道交通线路近3000公里。PIS系统伴随WLAN移动通讯等相关技术日益受到青睐，它将原来单调、封闭的车厢、车站魔幻般地变成了娱乐的天堂，既确保了列车的运行安全又增加了乘客的舒适感。但是，随着高清多媒体视频在运营中的逐步普及，应急响应事件处理在运营中的逐步重视，许多城市的PIS系统遇到了设备传输不稳定、延时、显示清晰度等一系列问题。

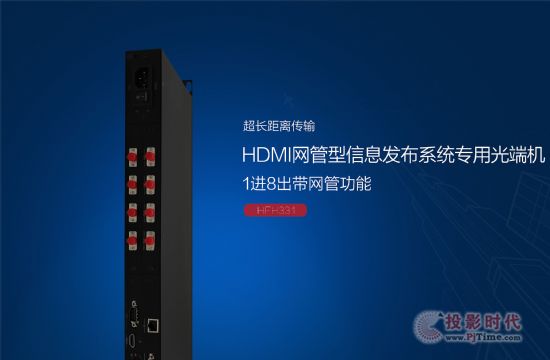

    对此，天翼讯通针对地铁应用场景及市场需求，推出国内首款网管型信息发布系统光端机：TY-HFH 331 。

    HFH331采用1U机架结构；电源采用标准220V交流电；控制板采用网口或串口与计算机通信；视频数据通过一路HDMI输入发送端，提供一路HDMI环出，经过8路FC光口同步输出；同时预留串口，支持串口透传功能。

    HFH331接收端采用5V直流供电或OPS标准电源接口；数据通过一路SC光口输入，通过HDMI端口输出视频数据至显示屏；预留串口，支持串口数据反馈至发送端;时分复用技术，能接收8路接收端信息反馈;。

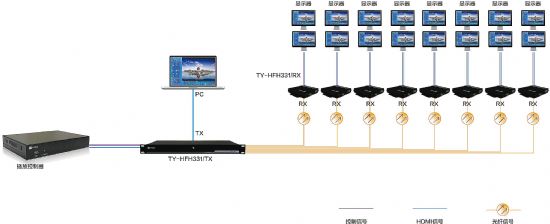

    应用示意图：

    PIS系统未来发展趋势

    PIS系统能进行大量不同类别的信息处理

    显示效果清晰、明确，支持多种发布方式

    能支持智能化综合管理和协助应急处理
