从超高分应用看网络分布式控制系统

    一年一度的双十一又要来了，双十一除了全民疯狂购物给我们留下深刻的印象外，针对显示控制领域，双十一的媒体中心无疑也给我们留下了深刻的印象。

    回顾2015年双十一在水立方的媒体中心，位于正中的显示屏给我们带来了震撼的数据展示：

    然而我们更应该去关注显示屏上显示的内容，媒体中心的大屏幕整屏分辨率远远高于4K，而显示的内容也并非我们常见的计算机信号或者其他视频信号，是利用阿里云DataV数据可视化引擎搭建出来的场景，这是一个可以实时接收、处理来自全球的节点数据并同步显示的超高分辨率场景图像。

    这种图像在调度中心、监控中心、指挥中心也有广泛的应用，比如在Voury卓华的众多客户中应用较广的GIS地理信息系统、SCADA数据采集与监视控制系统、GPS全球导航定位系统、TDCS复盖全路的调度指挥管理系统等。

    这些超高分辨率的应用图像数据量巨大，显示分辨率巨大，如何方便快捷准确无误的显示到大屏幕上？这考验的是图像拼接控制系统的设计与性能。

    通常的超高分辨率应用都是自己的图形工作站作为应用的服务支持，如何将其处理的超高分辨率图像接入到图像拼接控制系统成为第一个挑战，我们可以让图形工作站输出多个常规分辨率的图像（如多个输出显卡/多个DVI输出），他们一起组成最终的超高分辨率图像，但是图形工作站终究还是一台计算机，他受制于主板带宽、CPU、操作系统等等，这就导致稍微大一些的分辨率图像它就无法快速稳定的处理多个DVI输出，显然这不能满足我们的需求。

    然而令人兴奋的是，如果我们可以使用网络进行数据的传输，这些问题就会迎刃而解，图像控制系统设计成网络分布式的构架形式，全部实现数据的网络传输，然后再分配给相应的处理模块进行图像处理，最终显示到大屏幕上，由此可见，网络分布式控制系统必然成为我们的首选。

    虽然采用Voury卓华网络分布式控制系统可以完美解决接入的问题，然而同步性问题又将我们挡在门外，同步性问题考验着所有的图像拼接控制系统，如果不能很好的解决这个问题，所显示的画面将出现错位撕裂现象，对于如此重要的应用场合，这些现象显然是不能让人接受的。

无法同步，出现图像撕裂           精确同步，完美显示图像

    Voury卓华网络分布式控制系统采用共用时钟控制，确保所有输出通道在同一时刻输出画面，使各单元间信号窗口显示达到0 误差同步，保证整个显示墙的画面同步性，从根本上消除了因信号不同步造成的图像撕裂现象，达到系统全同步效果，在播放高速动态视频时达到图像同步，画面更加清晰流畅。

    除了以上特点外，Voury卓华网络分布式控制系统还具有以下优势特点：

    高性能图像处理芯片

    Voury卓华网络分布式控制系统采用高性能图像处理芯片，可实现所有信号源的接入管理、上屏显示，任一信号源可实现大屏幕墙以任意大小在任意位置开窗，可实现窗口的任意跨屏、漫游、叠加显示；每个解码处理单元最高可达1920×1080全高清输出，每个单元可同时开启64 个任意实时活动视窗。

    海量高清IP视频网络接入显示

    Voury卓华网络分布式控制系统可实现标准格式 IP Camera 的接入和处理显示，不需要额外配置解码器等设备，支持CIF、D1、720P、1080i、1080P 等各种类型IP 摄像机，支持多路IP Camera 视频窗口任意大小、任意位置、任意叠加方式实时显示；新型IPCamera 可在一天内实现接入支持，支持矩阵输入输出切换，单台服务器最高支持128 路IPC 输出上屏，单屏可实现64画面显示，所有画面窗口可任意排布，随意移动、叠加显示。

    网络PC桌面接入功能

    Voury卓华网络分布式控制系统可接入至少64 路网络PC 桌面信号，分辨率可达1080P，并以20 帧/ 秒高速播放，可流畅播放高清视频，支持4 路网络PC 桌面信号同时显示。

    墙互镜像功能

    Voury卓华网络分布式控制系统可以实现显示墙与显示墙画面的互相镜像功能，可实现拼接大屏与应急会商室/ 决策室显示屏之间的全屏同步镜像显示，使决策室领导与指挥中心人员可在同一时间同时查看全部相同信息，将分处两地的指挥室融合为一体，有利于领导准确判断、决策指挥，有助于指挥中心人员准确接受指令，同时可实现在控制终端界面和第三方触摸屏上同步显示，实现多屏同步显示。

    双网口热备份

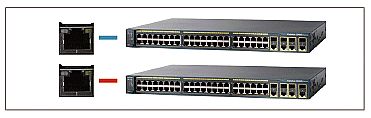

    Voury卓华网络分布式控制系统独特的双网口热备份功能，实现任一网口均可支持正常工作，双网口可处理大数据，具备双网口热备份，双网口冗余控制功能，当一个网口出现故障时，系统会自动切换至另一网口继续工作。

    防尘/抗震设计

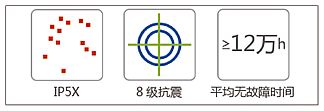

    Voury卓华网络分布式控制系统专业防尘与散热设计，通过IP5X 防护等级测试，延长设备使用寿命，平均无故障时间(MTBF) 不小于12 万小时，通过8 级抗震检测，保证稳定安全的运行。

    分布式结构

    各个输入输出模块采用分布式结构，项目规模大小完全不影响运行效能。

    单个信号输入或输出处理模块出现问题只影响该路信号或某一单元，不影响系统正常工作，不会影响其他信号或单元正常显示。

    系统运行状态监控及报警

    Voury卓华网络分布式控制系统系统所有进、出风口、模块、核心部件采用实时监控，实时采集传感器信息，读取温度、转速等状态，判断自身运行状态。当出现温度过高、电压超过门限、风扇转速不正常等状况时，会报警提示，或自动关闭有问题的模块甚至电源，实现设备自我保护。

    环境适应性

    Voury卓华网络分布式控制系统有很强的环境适应性：可在海拔5000 米地区良好使用，并有良好的温升、高低温负荷、高低温存储、湿热负荷、防潮性能、抗电强度、工作温湿度等环境适应性。

支持手机画面无线接入                                                    可视化移动控制终端

    大屏录播功能

    Voury卓华网络分布式控制系统可将现场的视频、音频、电子设备信号进行同步录制，生成流媒体文件，实现对外直播、存储、后期编辑、点播的多媒体功能。

    多屏统一管理，资源共享

    Voury卓华网络分布式控制系统支持超过100 组拼接显示墙统一管理，每组显示墙支持M×N 任意数量拼接显示。

    音视频同步播放功能

    音视频可同步进行播放演示，可进行同步优化处理，不会出现延迟、失真、噪声等现象，保证畅享的影音效果。

    系统规模及接口任意扩展

    Voury卓华网络分布式控制系统可最大限度的接入各种信号源，进行处理显示，Voury卓华可根据用户需求进行扩展级联，保证所有信号的集中处理显示。

    Voury卓华网络分布式控制系统是针对高端用户复杂的应用需求量身定做的多屏集成解决方案，整套系统由显示处理模块、RGB处理模块、视频处理模块、高清处理模块、超高分图像处理模块、IP视频处理模块、音频处理模块、控制服务器及数据交换机等构成。Voury卓华网络分布式控制系统采用先进的网络分布式系统架构，信号输入/输出均采用各自独立的信号处理模块以并行处理模式进行，从根本上解决了传统控制器总线带宽受限、故障率高、处理速度慢等技术瓶颈；具有技术先进、功能强大、配置灵活、施工方便、易于扩展等多种先进优势；适应于信号源种类多、分布广、或有多方联动指挥及视频会议需求的作战、安保、消防、交通、能源、政府部门及企业厂区等用户。

    Voury卓华控制系统可与显示单元集成直观、实时、全方位显示各个应用系统的信息，并对信息显示进行智能化管理，Voury卓华为用户提供一个快速响应、功能完善、技术先进的集中监控、信息共享、指挥调度、分析决策、应急指挥的交互式综合信息显示管理平台，为各行业领域的卓华客户提供技术领先的信息可视化管理完整的解决方案，提高指挥调度决策的效率。
