TENDZONE东微MIDIS系统入驻交通银行张江会议中心

    热烈祝贺TENDZONE东微MIDIS多媒体交互式云平台入驻上海交通银行张江会议中心。

    1、    项目概况

    上海交通银行张江会议中心具备视频指挥和调用各种图像资源的功能，形成既有内部讨论、多媒体培训、行政会议、培训讲座、员工活动、决策研判的工作平台。

    张江会议中心项目包括10个功能区，分别为综合楼一层分割会议室、综合楼二层300人会议厅、综合楼二层普通会议室、综合楼二层羽毛球馆、综合楼二层健身房、综合楼三层领导会议室、综合楼三层高级会议室、研发楼普通会议室、研发楼四层大会议室、研发楼七层会议室。

    2.项目需求

    重点会议室采用集中式、交互式管理方式，只需通过一块无线触摸屏，轻松按一两个按键，整个会议系统的各种电子设备的控制便尽在掌握之中，操作简单、智能，而且可在触摸屏实时反馈控制的视频画面效果，满足所见即所得的功能，一切管理尽在指尖操作。

    3、解决方案

    在该项目中，综合楼一层分割会议室、综合楼二层300人会议厅、综合楼三层领导会议室、研发楼四层大会议室、研发楼七层会议室采用MIDIS系统整体设计，一体化网络结构，将所有音视频、控制等数据数字化、网络化，在局域网内实现信息的输入、传输、处理、存储和输出等。采用标准的网络设备和接口，所有音视频节点实现IP化分布式布置，大大扩展整个音视频网络的规模和覆盖面。可实现对本会议室的音视频交互式管理、控制，也可与其它重点会议室音视频共享、互通等。高效交互式平台真正实现了控制管理过程中的无障碍管理，是对传统系统功能的延伸和扩展。该系统能够完全实现用户之间的无障碍多媒体控制，总控中心内可以与其它会议室通过音视频实时交互，交流的手段可以是文字、图像、声音或视频等多种手段。系统提供给用户“对等无障碍交流”模式。连入网络的任何人的视频、语音、文字、图画、文件以及其它资源，都能在所拥有的权限内以近乎随心所欲的方式进行共享和交流。交互平台不仅提供了理想的信息交互环境，还特别实现了很多用户一直迫切需要的控制功能。

    综合楼一层，拥有三间可合并使用的分割式会议室，合并后会议室可达225平米，可独立或合并举行行政会议、培训讲座、员工活动等。可通过交互式系统中9.7寸无线触摸屏对其进行控制，实现多种会议模式一键切换,达到方便快捷的切换而不需要操作人员过于复杂的操作切换，体现人工智能化先进的科技化手段。

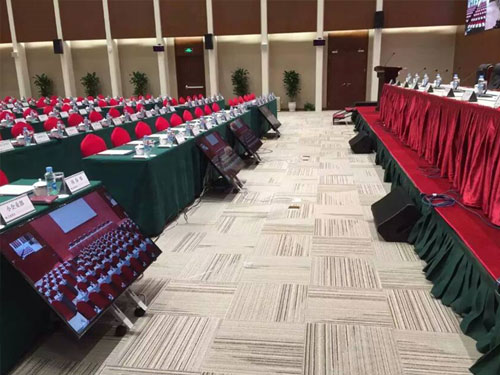

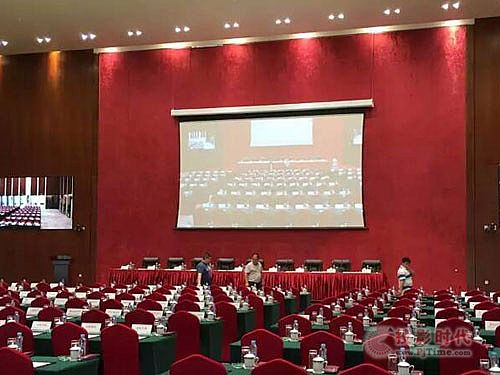

    综合楼二层，可容纳300人的大型场地，可召开大型会议、报告、文艺演出。本会议室采用全频主音箱+辅助音箱+返听音箱+低音音箱的扩声方式，2只全频音箱布置于显示设备和主席讲台两侧，使声音和图像一致，6只辅助音箱布置于会议室中后场，则起到一个补声的作用，弥补会场后部区的声压级。通过9.7寸无线触摸屏对其进行控制，达到方便快捷的切换而不需要操作人员过于复杂的操作切换，体现人工智能化先进的科技化手段。

    综合楼二层普通会议室（20人),本会议室定位于圆桌讨论会议室，主要应用于日常会议、圆桌讨论等。设计理念为高保真音质、高清晰图像演示，简单、实用。本会议室主要以语言扩声为主，根据要求，设有4只吸顶音箱均匀布置于会场天花，配合装潢，美观大方。音频中心处理器采用一台8进8出数字音频处理器SOLON 16A,考虑到控制的方便，另设有1块音频墙面板，实现简便控制，它提升了音频矩阵系统的使用功能和使用的灵活性。外部控制面板的操作界面简单容易，方便对现场声音的基本参数进行调整。通过标准5类网线与主机进行连接，用户可以轻松实现对系统的控制和管理，让人们在轻松与随意之中享受高科技的内涵。

    综合楼二层40人会议室共两间，定位于圆桌讨论会议室，主要应用于日常会议、圆桌讨论等。会议发言系统配置30只数字会议话筒（1个主席单元、29个代表单元。移动性强、线路简单、扩展容易、灵活方便），满足会议发言需求。扩声系统主要以语言扩声为主，根据要求，设有4只吸顶音箱均匀布置于会场天花，配合装潢，美观大方。音频中心处理器采用一台8进8出数字音频处理器SOLON 16A,考虑到控制的方便，另设有1块音频墙面板，实现简便控制，它提升了音频矩阵系统的使用功能和使用的灵活性。显示系统采用1副100英寸电动幕布，4200流明投影机投射，作为该会议室的显示设备，用于显示DVD、电脑等视频信号。

    综合楼二层羽毛球馆，主要用于羽毛球训练、培训等，满足移动发言、背影音乐播放等，系统简单、实用。会议发言系统配置1套U段无线手持话筒和1套U段无线领夹话筒，满足不同场合下移动发言需求。扩声系统选择会议室的四角布置4只QSC AD-S10T全频音箱的扩声方式。

    综合楼二层健身房，主要用于健身训练、培训等，满足移动发言、背影音乐播放等。会议发言系统配置1套AUDIO-TECHNICA   ATW-2110G/ATM75cW头戴无线话筒，满足不同场合下移动发言需求。扩声系统选择会议室的四角布置4只QSC AD-S10T全频音箱的扩声方式。设有一台YAMAHA MG82CX调音台，方便对现场声音的进行调整。

    综合楼三层领导会议室，作为领导专用会议室，可进行行政会议、内部讨论、方案决策等重要内部会议。满足会议发言、扩声、显示、交互式管理等。会议扩声采用4只QSC AD-C42T高品质吸顶扬声器均匀分布在天花上，投影幕两侧墙面布置二只QSC AD-S10T全频音箱，使与会者能够在会议室任意角落都能听到亲切，温暖，丰满的音质还原，而且系统没有啸叫，提高系统传声增益。显示系统采用1副100英寸电动幕布，4200流明投影机投射，作为该会议室的主显示设备，用于显示DVD、电脑等视频信号。另设有30套桌面升降显示系统，在桌面键的控制下，实现液晶显示器的升降。交互式管理系统配置一套MIDIS交互式多媒体管理系统，可通过总控触摸屏、平板电脑等对会议室内的AV设备进行管理：如音量控制、灯光窗帘控制、显示控制等。而且可通过网络远程对其进行集中控制与管理。

    综合楼三层高级会议室共两间，定位于圆桌讨论会议室，主要应用于日常会议、圆桌讨论等。扩声系统采用2只QSC AD-S10T全频主音箱，布置于显示设备两侧，保障声像一致性，另设有8只QSC AD-C42T吸顶音箱均匀布置于会场天花，用于会议扩声。音频中心处理器采用2台8进8出数字音频处理器SOLON16A,考虑到控制的方便，另设有1块音频墙面板，实现简便控制，它提升了音频矩阵系统的使用功能和使用的灵活性。外部控制面板的操作界面简单容易，方便对现场声音的基本参数进行调整。显示系统采用1副100英寸电动幕布，4200流明投影机投射，作为该会议室的显示设备，用于显示DVD、电脑等视频信号。

    研发楼普通会议室主要用于临时召开圆桌讨论会议室，由于面积较小，只设计了显示系统，LS100英寸电动幕布，爱普生4200流明投影机，用于临时显示电脑的文字资料、图片资料等信息。

    研发楼四层大会议室，能容纳120人的大型会议室，可进行行政会议、内部讨论、方案决策等重要内部会议。满足会议发言、扩声、显示、交互式管理等。交互式管理系统配置一套MIDIS交互式多媒体管理系统，可通过总控触摸屏、平板电脑等对会议室内的AV设备进行管理：如音量控制、灯光窗帘控制、显示控制等。而且可通过网络远程对其进行集中控制与管理。

    研发楼七层会议室，主要用于圆桌会议、内部讨论、多媒体培训等重要内部会议。满足会议发言、扩声、显示、交互式管理等。交互式管理系统配置一套MIDIS交互式多媒体管理系统，可通过总控触摸屏、平板电脑等对会议室内的AV设备进行管理：如音量控制、灯光窗帘控制、显示控制等。而且可通过网络远程对其进行集中控制与管理。

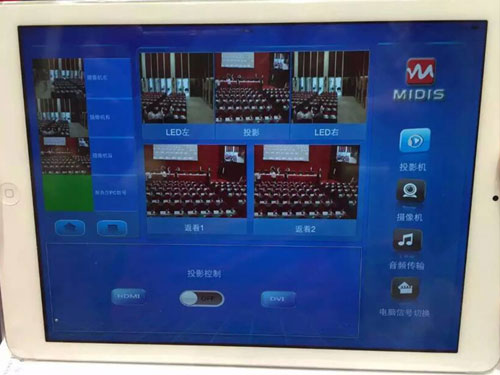

    可视化双向交互式操作平台，所见即所得的操作体验，区别于传统单向的中控操作界面。具备所有音视频信号实时回显的功能，图像的切换不再是按键式操作，而是触控屏手指拖拉式操作方式。系统应具有简洁的架构，去除冗余环节，减少物理节点，提高系统稳定性和高维护性。具备高扩展性，不用更改现有系统情况下，可通过软件或硬件的方式进行升级。网络IP节点独立运行，无相互依赖，单个节点出现故障不会影响其它系统正常使用。采用双PSU智能电源，功率自动均衡，冗余备份；每块PSU电源各自承担50%功率负载，当其中一块PSU电源出现故障时，另一块自动满负载工作；保证系统不间断工作。分布式DSP架构，保证了单节点出现故障，不会影响整个系统正常工作。交互式管理，可以实时回显所有数据状态，可在第一时间查看设备故障，或通过网络日志查看。在不改变原系统架构的同时，可轻松实现系统扩展，只需添加节点设备即可。

    系统中主干线路全部采用CAT-6类网线连接，替换了90%以上传统线缆。在系统建设施工上以及后期的维护上系统都变得相当简洁，无需担心信息的损失、外界干扰以及传输距离的限制。

    更为重要的是综合楼一层分割会议室、综合楼二层300人会议厅、综合楼三层领导会议室、研发楼四层大会议室、研发楼七层会议室实现了信息无缝共享，不再是一个个信息孤岛。多方可进行可视化会议讨论和信息的同步共享，在综合楼三层领导会议室内也可以实时共享各功能区的各种音视频图像信息。

    2、    实施效果:

    目前项目已完成测试，从整体情况来看，很好的满足项目需求，项目也得到客户的好评。项目使用TENDZONE东微这套设备，不仅使用非常方便，而且设备维护的难度也降低了，大大降低了管理和维护成本，满足了项目的要求。
