威创大讲堂系列三：探秘大屏显示系统的“神经中枢”

    在大屏幕拼接系统中，我们很容易将焦点聚集在拼接单元上，而作为整个系统“神经中枢”的处理器往往被人忽视。对于大屏幕厂商来说，处理器是加强对大屏核心技术把控，打造差异化的关键。大屏处理器的优劣直接决定着整个大屏幕显示系统效果的好坏。

    那么，大屏处理器是什么？

    大屏幕处理器主要功能是将一个完整的图像信号划分成N块后分配给N个视频显示单元（如背投单元），完成用多个普通视频单元组成一个超大屏幕动态图像显示屏，可以支持多种视频设备的同时接入。

    大屏处理器的发展之路

    第一代是PC式处理器，包括PCI工控架构和PCI—E工控架构

    PC式处理器的物理结构是一台高性能的PC主机，由PC自带的CPU和GPU进行图像算法的处理，由多头显卡进行多屏输出，实现大屏拼接的功能。

    但是受计算机主板规模和功耗的限制，PC式处理器无法接收数量较大的输入与输出，如果要实现大规模拼接，就要配置动辄上百万的工控设备。又因具有操作系统，相对稳定性不高。但是其高速的运算能力，仍然是其无可取代的优势，而成为其生命力的保证。

    第二代是集中式处理器，基于嵌入式/FPGA硬件交换架构

    集中式处理器，采用了FPGA加矩阵交换芯片的技术结构，是目前市场销售较多的处理器结构。能够有效地进行多路VGA/RGB信号输入，是FPGA纯硬件式拼接处理器系列与普通插卡式工控机相比，最大的性能优势。

    嵌入式拼接器也称“内拼式拼接器”，是基于液晶屏信号驱动板上增加的运算分割技术。其主要应用于一般显示要求，也是目前最流行的液晶拼接屏配置器件。当然，它不能支持液晶拼接屏画中画、开窗漫游。

    第三代是分布式处理器

    网络分布式处理器，将图像采集、图像传输和图像显示都通过数字化网络连接起来。使用网络作为大屏幕信号传输载体，结构上允许输入、输出节点在地理上分散开来，具备极大地的灵活性和扩展性。系统具备图像信号多点共享，网络化图像接入/输出，移动终端预览控制等功能。

    第四代是混合式处理器

    基于硬件交换架构+分布式采集的混合式处理器是拼接处理器的发展之势。

    目前业界最同步的分布式处理器—Clink处理器

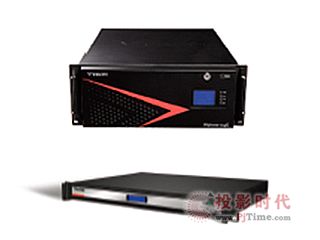

    CLink多屏处理系统是威创基于分布式架构全新推出的嵌入式全数字多屏图像处理系统。

    除具备海量IP视频接入、领先的模块化设计、超高稳定性等优势外，Clink在跨屏同步性上业界最好。

    Clink处理器输出节点机支持硬连接方式的强制视频同步，采用了独有的同步控制电路，集成了具有独立知识产权的业界领先的“乱序恢复技术（D.R.T）”和“像素同步技术（P.S.T）”，使跨屏信号、画面跨屏同步效果达到业内领先，图像不撕裂。

    目前业内分布式处理器显示流程均可划分为“接收”、“解码”和“显示”三个阶段。

    Clink处理器可实现全阶段AV数据流的同步，确保跨屏画面同步。
