交互式电子白板常用触摸技术解析

    随着投影机、实物展台等多媒体手段的加入，以往单一的教学方式逐步改善。但是，在实际教学中，很多教师认为传统的“板书”能够随时即兴插入内容，有效控制教学进程。由此催生了对交互式电子白板的需求。

    交互式电子白板是一种先进的教育或会议辅助人机交互设备，可以配合投影机、电脑等工具，实现无尘书写、随意书写、远程交流等功能。交互式电子白板融合了大屏幕投影技术、精确定位的测试技术等。目前市场上应用较多的几种精确定位技术有电磁感应、红外线、电阻、超声波、CCD等。

    一、电阻膜技术

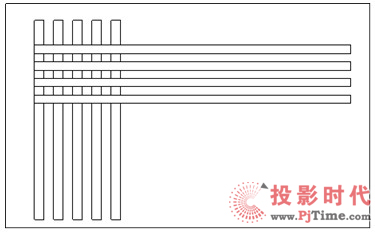

    电阻膜技术原理是：电子白板基本结构是由多层膜组成，包括水平线电阻膜、绝缘网格、导电膜、绝缘网格、垂直电阻膜等，组合膜与使用区域大小相同。工作原理是在电阻膜上加一个固定的电压，在没有外力作用下，导电膜不接触电阻膜，没有电压被测得，不会有定位的信息反应。当用硬物压在电阻膜的某一点时，电流通过导电膜被测试电路读取，就像从一个电位器中点测试到一个变动的电压，这个电压与触摸点的位置有关，根据从水平和垂直方向读取的电压，可以换算为触摸点的X，Y方向位置。电阻式触摸屏是一种网格扫描实现方式，特点是有物体压住膜的表面时，可以反应出物体压住的位置。

    优势：

    1、定位相对准确

    2、无需专用笔，可做触摸操作

    劣势：

    1、书写较吃力，力度不够字迹显示不出来

    2、怕划伤，一旦有划伤，就不能使用

    3、反应速度较慢

    4、无法做超大面积

    目前此技术的产品市场占有率呈快速下滑趋势，国内较少厂家采用此技术

    二、电磁感应

    电磁感应式的工作原理是：电磁波是可以通过空气和绝缘物体进行传播，电磁感应式是采用一支可以发射电磁波的笔，水平垂直两个方向排列的接收线圈膜组成，膜的大小与显示区域相同。定位原理是，发射电磁波的笔按间歇方式发射电磁波，当笔靠近接收线圈的膜时，线圈上会感应到笔发射的电磁波。离笔最近的线圈组感应到的电动势越高，根据水平方向和垂直方向感应到的电动势，通过计算可以获得笔所在的X、Y坐标位置。

    优势：

    1、定位相对准确

    2、书写过程中有压感，即根据书写的轻重不同，笔迹的粗细会不同

    3、显示区域的均匀度较好

    劣势：

    1、必须使用专用笔才能书写，不能做触摸操作。不方便教学管理。

    2、反应速度不够快，即书写的笔过去之后笔迹才出现

    3、怕划伤，一旦中间出现划伤整块板就可能不能用了

    4 难以实现超大面积的版面制作

    这是一项早期电子白板常用的技术，目前市场份额相对稳定。

    三、红外

    红外技术的原理是：由密布在显示区四周红外接收和发射对管形成水平和垂直方向的扫描网格，形成一个扫描平面网，当有可以阻挡红外光的物体阻挡住网格中的某对水平和垂直红外扫描线时，就可以通过被阻挡的水平和垂直方向的红外线位置确定X，Y坐标，实现坐标的定位。

    优势：

    1、定位准确、精度较高

    2、无需专用笔、可用手指、教鞭等进行书写或触摸操作

    3、不怕划伤，即便板中有任何划伤也不影响操作使用

    4、使用寿命较长

    5、反应速度较快

    6、造价较低

    劣势：

    1、无压感反应(可用软件弥补)

    2、 可能受强红外光的影响

    目前应用非常广泛，广受教育行业青睐。

    四、超声波

    超声波技术的原理是：利用超声波的传输速度较慢的特性，根据超声波发射到接收时间计算出发射点到接收点的距离。使用在平面定位上的原理采用的是在屏幕的一边放置两个按固定距离分布的超声接收装置，用于定位的笔是一个超声波发射器，当笔移动在屏幕的表面时，所发射的超声波沿屏幕表面被接收器检测到，由收到超声波的时间可以换算出笔与两个接收器的距离。采用三点定位的原理，即根据三角形已知三个边长可以确定笔所在的顶点原理，计算出笔所在的位置坐标。是一种测距定位模式。

    技术的优劣势分析

    1、定位相对准确

    2、适应性强，可在不同面积的设备上使用

    劣势：

    1、定位精度不均匀

    2、受温度影响较大

    3、需用专用笔书写

    此技术目前市场份额呈下降趋势。

    五、CCD光扫描

    CCD光扫描原理是：在显示区域的一边设置两个固定距离的CCD线阵探测器和红外发射器，对准显示区域。在显示区域的另外三边设置可以反射光线的反射膜，在没有物体阻挡时，线阵CCD检测到的是一条完整的光带。当有物体在显示区域中挡住光线传播路径时，在线阵CCD检测到的光带中会出现无反光区域，分布在两个角的CCD分别检测到的遮挡区域反应在线阵CCD的对应区域，根据对应的区域计算出物体在显示区域的位置，是一种交叉点测试定位方式。

    其最大的优点是可做多点同时触摸，仅少数厂家在尝试性使用。
