优特普视频监控网络交换机应用在奥特莱斯大卖场

来源:投影时代 更新日期:2015-01-07 作者:优特普

    案例前言:

    奥特莱斯国际品牌大卖场,诞生于美国,迄今已有近一百年的历史。此次入驻江西九江集旅游、文化、购物为一体的浸谷小镇,刷新了江西省多项第一:江西首家以品牌低价折扣为主题的购物广场;江西第一家奥特莱斯;浸浴小镇是长江中部地区风景最好,业态最全,国际品牌最多的奥特莱斯的开业,树立起一座时尚和潮流的城市生活新地标。

    项目介绍:

    浸谷小镇•联盛奥莱座落于九江市庐山区威家镇,世界文化景观庐山的北门对面,建筑面积13.6万平方米,总经营面积4.5万平方米的奥特莱斯,改变了九江传统单一的商业模式,突出名品精品特色。品牌世界,品质生活。作为江西首家奥特莱斯,联盛奥莱将为海内外品牌商界架起更多合作的桥梁,为丰富九江商业形态,优化九江商业布局,提升九江商业服务能级,促进旅游和商业经济发展,为扩大九江商业辐射范围贡献力量。浸谷小镇•联盛奥莱将旅游文化、历史文化和商业文化完美结合,它将成为江西和九江对外的窗口和名片,成为九江旅游商业发展新的里程碑。

    由于大型的特莱斯商场人员流动比较频繁,商家为了方便顾客购买,采用开放式柜台,顾客可以自由的选购商品。这种方式无疑会给顾客带来了极大的方便,并且售货员与顾客之间更容易沟通,但随之而来的是,这也给犯罪分子提供了可成之机,单靠以往的人防已远远不能满足要求,尤其在商场下班以后,商场内大量的商品更是犯罪分子主要攻击的目标。因此,利用现代的高科技技术手段,组成全方位防范系统是十分必要的。

    方案介绍:

    整个系统可以分为商场防盗报警系统、商场监控系统、电子防窃系统,顾客停车场系统,每个系统都可独立运行,也可互相结合在一起,组成强大的安防系统。

    在系统布点设计当中,前端摄像头的选型与安装位置十分关键,关键一点是,整个防区不要有盲区,以给犯罪分子以可成之机,并且在图像传输过程中也不能有图像的失贞与延时。这就要求系统所使用的设备兼容性强及传输系统稳定。

    根据商场内场地的停车情况,车位比较密集,点数相对比较集中,因此采用了优特普UTP72224E网络交换机三台,及光纤收发器,就可实现52点的无盲区的停车监控系统,简单稳定,可靠,兼容性强。

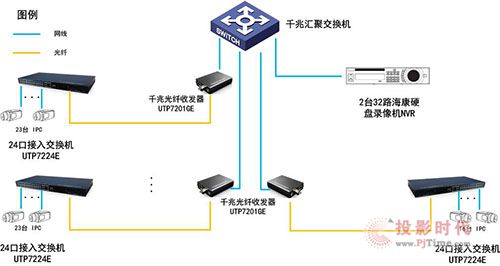

    方案拓扑图:

网络交换机

    方案优势:

    ●采用此系统,节省了布线设备

    ●系统采用光纤传输,大带宽

    ●传输距离远,覆盖面广。

    ● 在52个点中,只需要三台UTP72224E网络交换机就可将监控点的网络组好,因为每台提供24个10/100Mbps网络端口,支持IEEE802.3 10BASE-T,IEEE802.3u 100BASE-TX标准;

    ● 通过UTP72224E网络交换机提供的4个上联端口,1000Mbps 2光口和2电口;上联电口可以方便连接NVR等高带宽的设备;上联光口预留SFP接口,用户选择优特普UOF2202BS-20KMP光纤模块,解决远距离传输的问题;

    ● UTP72224E网络交换机电口传输距离高达150m,方便用户需要远距离连接上一级交换机或者网络摄像机;

    ● 高速数据转发,非常适合安防监控大流量视频数据转发;

    ● 支持IEEE802.3X全双工流控;支持支持端口自动翻转(Auto MDI/MDIX)功能;

    ● 出色的电路隔离保护,防雷能力高达2KV;

    ● 安装快捷,操作简单,便于挂墙,导轨和桌面安装。

    方案设备优势:

    千兆光纤收发器UOF7201GE产品优势:

    ● 提供1000Mbps 1光口和1电口,实现10/100/1000BASE-TX和1000BASE-FX的转换;

    ● 采用SFP光纤模块,支持热插拔,可选配不同性能SFP光模块;

    ● 兼容IEEE 802.3、IEEE 802.3u、IEEE802.3ab/z,10/100/1000BASE-TX和

    ● 1000BASE-FX以太网标准;支持MIT标准机架安装

    ● 支持10/100/1000Mbps 全/半双工自动适应,支持自动MDI/MDIX。

    155M双纤20km SFP光模块UOF2102BS-20KM优势:

    ●   采用SFP 封装形式,LC 连接器,支持SFF8472标准;

    ●   支持热插拔;

    ●   采用 1310 nm FP激光器及PIN-TIA;

    ●   单模光纤可实现长达 20 km的数据传输距离;

    ●   符合低电压正射极耦合逻辑(LVPECL)标准的数据输入及输出接口;

    ●   对环境的电磁干扰低,静电防护强;

    ●   符合  IEC-60825 激光安全标准;

    使用效果图展示:

网络交换机

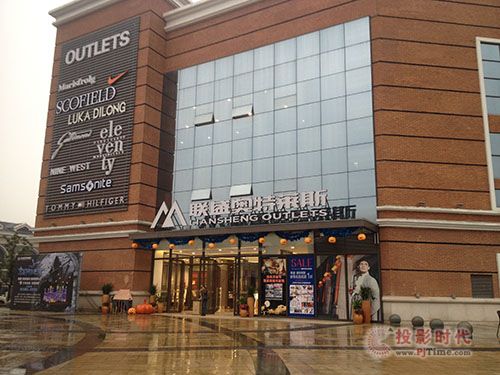

    奥特莱斯正门

网络交换机

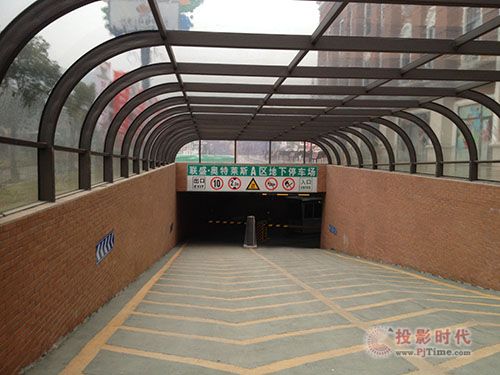

    停车场出入口

网络交换机

    前端安装好的效果图

优特普视频监控网络交换机应用在奥特莱斯大卖场

    优特普交换机放在6U机箱里,即整齐又美观,还牢固。

网络交换机

    系统正常运行效果图

网络交换机

    优特普光纤收发器
