南京青奥圆满落幕 寰视全程助力安保指挥

    2014年南京青年奥林匹克运动会于2014年8月28日圆满落幕。在为期13天的赛程中，运动健儿挥洒青春征战赛场，为观众呈现无数的精彩赛事。而为了保障青奥会的顺利进行，组委会制定了严密的安全保障方案，构建了全面的安保监控与指挥系统，24小时全程监管，为青奥会圆满闭幕提供了强有力的保障。

    寰视科技分布式系统以其可利用网络跨地连接，可进行多方信号共享、便于进行多方协同指挥等多项优势，被选为南京青奥某指挥中心大屏控制系统核心。帮助实现了指挥中心、监控值班室、会议室、总控室等多处大屏统一管理与信号多地调用，在本次安防监控及现场安保指挥任务中发挥了重大作用。

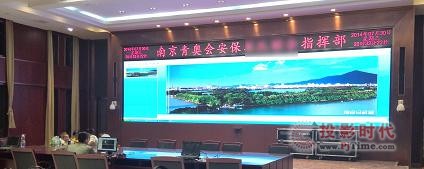

    指挥中心LED大屏

    同时，为确保此次安保任务万无一失，寰视科技更是派出最强技术团队，自指挥中心系统搭建起即进入现场，进行全面的设备调试以及与其它系统的集成，更在青奥会全程派人24小时现场值守。寰视人用最优秀的产品以及严谨的工作态度与强烈的责任心，为青奥出力。最终寰视分布式系统不负众望，全程无故障运行，圆满完成本次安保任务，得到了各方领导的一致好评。

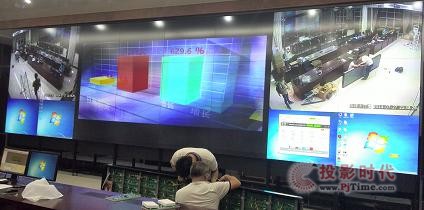

    现场系统集成调试

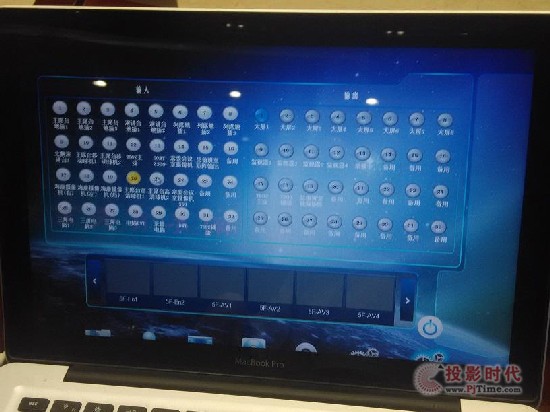

    现场定制的触控操作界面

    项目需求

    本次安保系统建设中，客户需要将分布在不同楼层的四个房间连接到一起，实现音视频画面互通，并可对多个房间进行统一管理与调度操作，具体如下：

    指挥中心：作为安保总指挥部，要求可调用奥体中心及周边现场的监控信号上大屏显示。在进行指挥工作部署时可实时显示多方的会议视频。能够进行可视化操作，实现快捷的信号调用与操作。

    指挥中心现场配备了24平方P2.5小间距LED屏，分辨率为4000x960像素

    现场20路DVI信号，用于现场会议电脑、高清摄像头等接入。

    党委会议室：进行安保工作讨论与决策，可在大屏上显示视频会议图像，可将会场现场监控画面调入大屏进行现场讨论，可将会议室内会议摄像头视频传出。

    党委会议室内安装2x3的1080P高清液晶拼接屏。另有1路高清摄像头信号接入及1路会议电脑信号接入。

    总控室：进行所有房间音视频信号的综合管理与调用，对所有信号进行预监。现场使用4个监控显示器查看所有信号。

    监控值班室：24小时监控室，实时监控所有赛会现场监控画面。监控室内安装3x4的1080P高清液晶拼接屏，总计要求有14路信号接入大屏同时显示。

    上述四个房间中所有大屏与接入信号要求可进行统一管理与调用，可支持多用户分权限管理及通过平板电脑等方式快速进行大屏操作。

    项目设计

    经过分析，本项目具有多地大屏显示、接入信号分散、数量众多等特点，使用传统解决方案相对复杂，且难以进行统一管理。经过与客户的多次沟通讨论，最终决定选用基于网络的分布式大屏控制系统作为多个房间内大屏的主控系统。

    分布式系统是利用网络进行音视频传输与拼接显示的新型拼接系统，由输入节点、输出节点及控制服务器组成，利用现代高速网络灵活互通的特点将大规模视频图像处理分散到各个独立的节点中，不仅突破了传统图像处理系统的地理限制，更消除了传统系统集中处理的性能瓶颈。所有的节点都由控制服务器统一调度与管理，具备分散布置集中管理的能力。

    利用分布式系统的特点，可通过网络将四个房间大屏与接入信号有机连接在一起，实现多屏间信息的共享与统一的管理。

    本项目中分布式系统设计拓扑图如下：

    项目实施

    指挥中心：

    指挥中心内大屏采用P2.5小间距LED。小间距LED屏具高亮低灰、无拼缝、色彩还原度好等特点。但LED屏分辨率通常由显示面积决定。例如本项目中，24平方LED实际分辨率为4000x960像素，为非标准分辨率。为保证图像点对点显示，避免几何失真等问题，我们将上述分辨率划分为3个1280x960的标准分辨率及1个160x960的非标分辨率，使用4个分布式输出节点拼接出4000x960的分辨率，从而实现大屏的点对点显示。

    此外在指挥中心分散安装了20个分布式输入节点，实现20路DVI信号的接入与上屏显示。

    党委会议室：

    采用6个全高清输出节点完成2x3液晶屏的拼接显示，并使用两个全高清输入节点实现高清会议摄像头及会议电脑的接入。

    总控室

    使用4个全高清输出节点，分别连接4个独立显示器，作为4个1x1的大屏幕墙管理，实现任意接入信号的预监。

    另在总控室内有一高分画面电脑，用于在非指挥工作进行期间为指挥中心大屏提供点对点的动态屏保画面。因此为其配备了无线桌面软件，从而无需增加任何硬件设备，即可对高分屏保画面实时捕获并传递给指挥中心大屏显示。

    监控值班室

    使用12个全高清输出节点实现3x4液晶拼接，另配备14个全高清输入节点，结合混合视频矩阵，用于现场监控视频的接入与轮循上屏显示。

    其它

    系统采用全网络布线，所有分布式节点通过事先布好的网线连接到设备间内的标准千兆核心交换机。另在设备间内配备分布式系统控制服务器一台用于系统的总体调度。

    在不同的房间内均配备有操作电脑或平板，协助用户建立多个管理账号，使多名调度员可在不同房间内对自己权限范围内大屏及信号进行操作。

    项目总结

    本项目特点明显，即需要实现多地多屏统一管理与多信号接入。针对此类型项目，基于网络的分布式系统无疑是最佳解决方案即，既可满足用户协同指挥的需要，又可简化解决方案降低综合成本，同时分布式系统节点独立、稳定性高的特点也为该类重大活动安保项目提供了有力保证。
