showpower带你走进“南京青奥”地面多媒体投影系统

    技术篇：

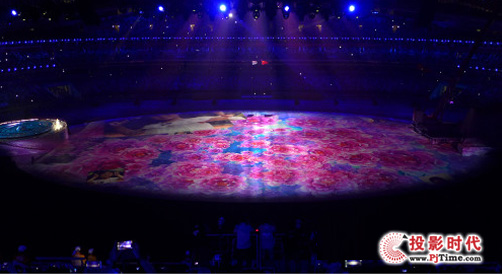

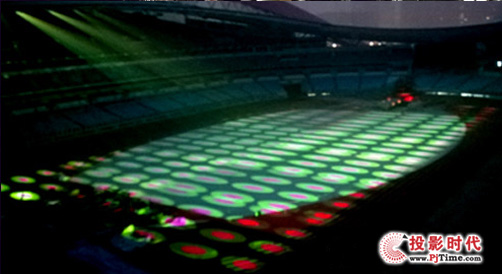

    青奥会开幕式多媒体地面投影项目是国内第一次大面积使用地面多媒体投影技术，这让奥体中心变身“炫彩梦幻”的空间。

    1.地面的“炫彩梦幻”视效是如何呈现的？

    利用多媒体视频服务器播控系统通过投影设备把影像效果投射到地面，多彩绚烂的素材配合灯光表演完美结合。

    2.投射区域有多大？

    本次开幕式整体投射区域达到130Mx78M约10140平方米，整个投影区域划分为14个分割区块进行投影，投射距离120M左右。

白色部分为投影区域

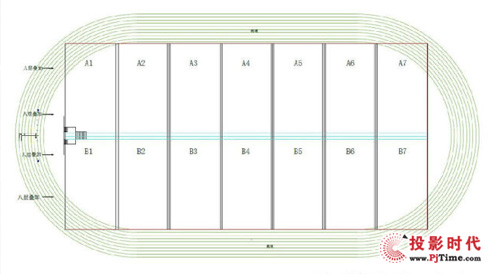

14个投影区域划分

    3.采用何种投影设备以及安装位置？

    本次开幕式演出共使用了112台专业高流明投影设备（其中60台26000流明、52台22000流明），由于投影距离不同分别采用了2.8-4.5、4.5-7.5两种镜头，投影设备分为左右两侧，每侧7组，每组8台叠加，设备整齐地分布在体育馆两侧观众席最上排区域。

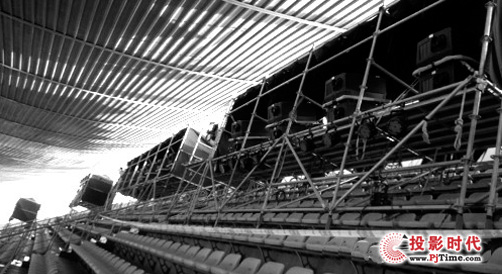

    投影机摆放区域

    4.播控系统如何建立？

    每台SHOWPOWER多媒体服务器输出2路信号分别传输到2台投影机，共计56台服务器连接112台投影设备。服务器与投影机之间传输的DVI信号全部由光纤传输，距离在150M-400M之间不等。为了更高效的发现问题处理问题，每台服务器都相应的贴上了标签，服务器输出的两台投影机光纤也有相对应的标号。

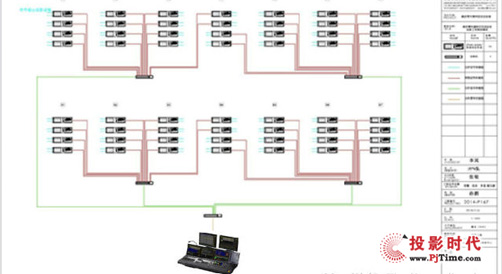

    系统连接图

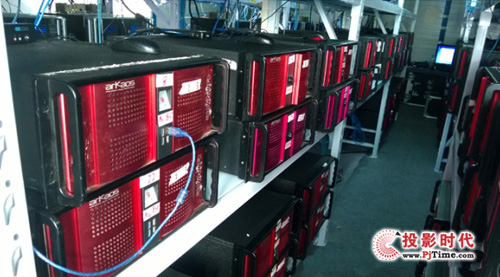

SHOWPOWER服务器多台联机

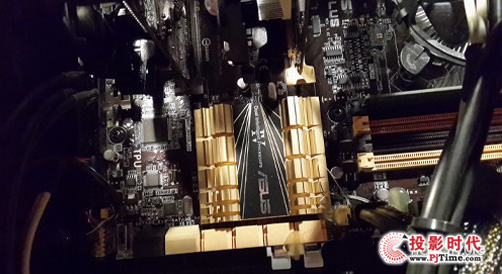

    SHOWPOWER服务器心脏区域

    5.如何实现大画幅和高亮度？

    单台投影机亮度投射范围受限，根本无法达到大画幅和电视转播亮度需求，必须进行拼接及多层叠加处理。这时就需要SHOWPOWER多媒体视频服务器强大的拼接融合、多点校正功能，能够同时把多台投影设备投射的画面叠加融合，满足大画幅和高亮度的要求。本次共8层画面叠加，服务器系统也相应设计成8组，2组服务器通过千兆网线进入一台交换机共4台，这4台交换机通过光纤进入一台核心交换机，光纤采用一主一备，核心交换机内部进行模块备份。最后进入一主一备控制台。

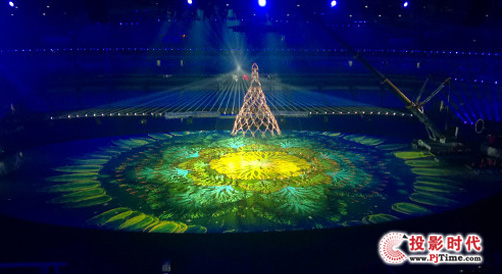

    图层叠加效果

    6.什么是多点校正？

    如果在传统投射角度拼接并不是难事，但本次是近30度角的投射，梯形变形严重而且是双侧相对投射校正。在与投射设备技术人员的协同下，SHOWPOWER服务器强大的拼接校正功能发挥了决定性作用，轻松应对了多台投影机倾斜带来的图像变形问题，多点、实时、直观、快捷、精确是完成本次校正的几大优势所在，可以精确到每条线每个点，确保了画面的最终质量。

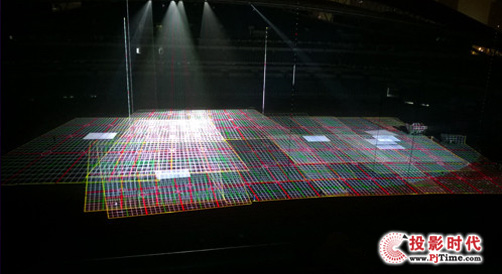

    服务器进行拼接操作前投影机打出的效果

    7.如何做到多机同步，实现效果统一？

    由112台投影机，56台SHOWPOWER服务器组成的庞大多媒体视频系统，我们如何保证其同步性？如何保证如此多拼接画面的和谐统一？这就不得不提SHOWPOWER服务器内置的独创性同步单元，它不仅保证每个输出画面的质量，更让各种或快或慢的素材完美呈现于同一画面中。
