旗舰级精品的内涵 康佳易TV 9800拆解评测

    去除背壳后，康佳易TV 9800内部结构如下图。我们可以看到，这款电视机主要是由液晶屏以及若干电路板组成的。

    卸下背壳后的康佳易TV 9800

    康佳易TV 9800内部的电路板主要分为三个模块，如下图，左边的是主导电视机的电源、工作等控制，右边的是电视机的智能系统，也即CPU、内存等部件的主板，中间是液晶面板的显示控制模块。

    主要结构

    背面的走线情况

    除了这三大模块以后，还有WIFI、蓝牙、开关、按键等。几大模块之间布线有序，并不散乱。

    用于固定挂架的螺孔

    背面可以看到4颗粗大的螺钉，可用于固定挂架，粗壮的零件看上去很结实。

    松散的走线被固定住了

    下面来看看康佳易TV 9800的液晶背光模组。

    宽大的液晶面板背光模块

    液晶面板的背光模块上刻有三串字符，37025276、493*M550UD110/00、140401B，意义不明。据介绍，康佳易TV这款LED55X9800U电视采用原装进口8.5代线无尘切割Retina级AAA屏幕(优于A++屏幕)，屏幕分辨率为3840*2160，即4K超高清。

    液晶背光模组上的一些标识

    这些字符下方有一块型号标签。康佳易TV 9800采用的是LG的4K4色液晶面板，而在这里我们看到的是康佳的产品标签，我们据此猜想，导光板在内等背光模组应是康佳自身生产的。

    机身型号标签

NextPage]屏蔽罩及显示驱动板

    看过了液晶背光模组，接下来我们来拆拆康佳易TV 9800的屏蔽罩以及里面的驱动电路。

    屏蔽罩周围的布线

    屏蔽罩由8颗粗壮的螺丝固定住，整体看上去非常有力量感安全感。

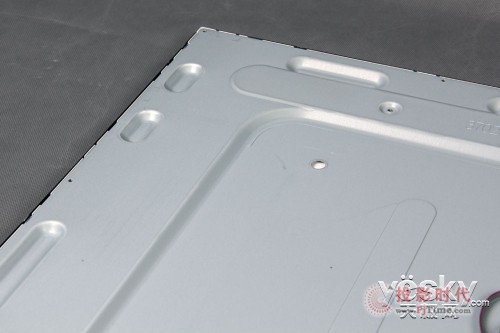

    屏蔽罩

    屏蔽罩上的数字

    我们把康佳易TV 9800拆下来，掂了一下甚有分量，于是测了一下其厚度和重量，测出来厚度有2.54mm，重量有0.87kg，非常厚实，可以更好在保护电视机内部电路了。

    屏蔽罩实测厚度为2.54mm，很是厚实

    屏蔽罩实测重量为0.87kg，相当有分量

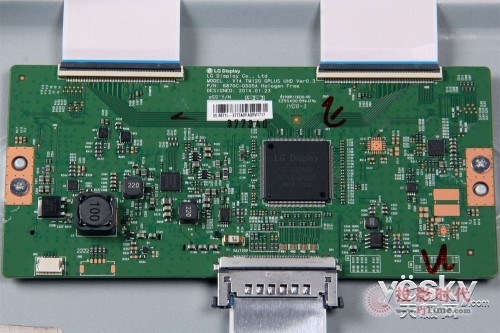

    取下屏蔽罩后，我们可以看到下面驱动液晶面板的逻辑板，这块板是LG产品，与液晶面板配合可以输出4色4K画面。

    液晶面板驱动电路

    这块LG的逻辑板型号是V14 TM120 GPLUS UHD Ver0.3，设计日期是2014年1月23日。我们可以看到上面采用的芯片是LG Display的，型号是TLi2379EP。

    康佳易TV 9800系列电视屏采用了LG的屏，拥有WRGB四色靓彩技术，在传统RGB三基色基础上添加了白色像素，提高了屏幕显示效果,这些基本上都是通过这块小小的逻辑板完成的。

    整块是LG Display的产品，芯片型号TLi2379EP

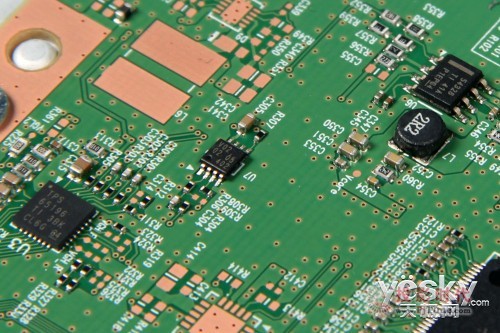

    Tps65196芯片，这是一块由Ti(德州仪器)生产的15通道电平转换器，用于大尺寸电视。

    Tps65196电平转换器

    下图的零部件是TPS 65178A，同样是Ti的芯片，通常用于电视机，这是一颗集6通道伽玛缓冲器、Vcom基准和动态增益功能为一体的一颗可编程 LCD面板专用偏置IC。

    德州仪器的TPS 65178A
