雅图《镜头位移控制方法及装置》专利015

    有人说2014年是电视机、投影机在家用市场上双雄争霸的一年，而这场占领客厅的“战争”已然打响，投影机的应用领域也进一步的扩大。近年来在商务、教育、展览展示等领域投影机有着无与伦比的优势，新的设计、新的功能、新的技术成为推动投影产业发展的风向标。当市场竞争开始从价格层面转向应用层面时，哪些新功能与技术值得购买？对于投影机来说，镜头是一个很重要的组成部分，小小的镜头看似作用简单，但是不少厂商都在上面做足创新，比较常见人性化设计主要是镜头位移功能，搭配镜头位移功能的投影机，我们能够在小环境下对于投射画面的把握更加精准，可以不需要移动机身就完成对画面高低的调配。而这样一个应用非常广泛的设计,雅图专利技术《镜头位移控制方法及装置》让它变得更加便利。

    何谓《镜头位移控制方法及装置》？顾名思义，这一专利发明涉及影像设备，特别是涉及一种镜头位移控制方法及装置。在传统的投影机中，常常是通过手动的方式来移动镜头，从而改变镜头与成像器件之间的位置关系，起到了改变投影成像位置的作用。然而，在实际的调整过程中，手动改变投影成像位置的方式存在着不准确且调整困难的缺陷，难以精确地投影至中心位置。基于此，雅图技术团队研发出一种精确控制投影成像位置的镜头位移方法。此外，还提供了精确控制投影成像位置的镜头位移控制装置。

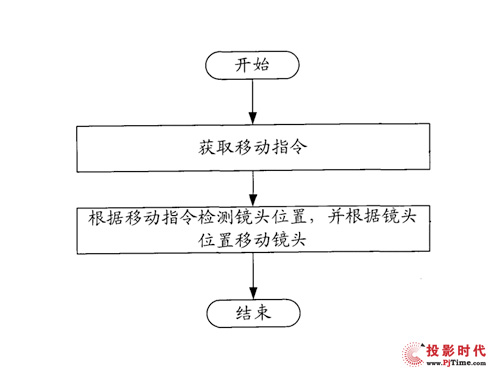

    镜头位移控制的方法流程

    雅图专利技术《镜头位移控制方法及装置》包括镜头位移的控制方法和镜头位移控制装置两个部分。其中镜头位移的控制方法步骤为：获取移动指令，检测镜头位置，并根据镜头位置及移动指令移动镜头。检测镜头由两个步骤组成，第一步骤根据移动指令，判断镜头是否处于纵向中心位置，是，则检测横向中心位置，反之，则沿纵向预设方向移动镜头至纵向极限位置后反向移动至纵向中心位置，其中，以光轴为Z轴，建立三维坐标系，Y轴与镜头投影图像的垂直方向平行，X轴与镜头投影图像的水平方向平行，纵向中心位置为X轴中的任意位置，横向中心位置为Y轴中的任意位置；第二步骤判断镜头是否处于横向中心位置，是，则结束，反之，则沿横向预设方向移动镜头至横向极限位置后反向移动至横向中心位置。

    雅图专利技术《镜头位移控制方法及装置》中镜头位移控制装置分为调整模块和显示模块两部分。显示模块用于显示镜头位置；调整模块包括：横向检测单元，用于检测镜头是否处于横向中心位置或横向极限位置，其中，以光轴为Z轴，建立三维坐标系，Y轴与镜头投影图像的垂直方向平行，X轴与镜头投影图像的水平方向平行，纵向中心位置为X轴中的任意位置；横向移动单元，用于根据移动指令，若镜头处于横向中心位置，则停止工作，反之，则沿横向预设方向移动镜头，到达横向极限位置后反向移动至横向中心位置；纵向检测单元，用于检测镜头是否处于纵向中心位置或纵向极限位置，其中，纵向中心位置为三维坐标系Y轴中的任意位置；纵向移动单元，用于根据移动指令，若镜头处于纵向中心位置，则停止工作，反之，则沿纵向预设方向移动镜头，到达纵向极限位置后反向移动至纵向中心位置。

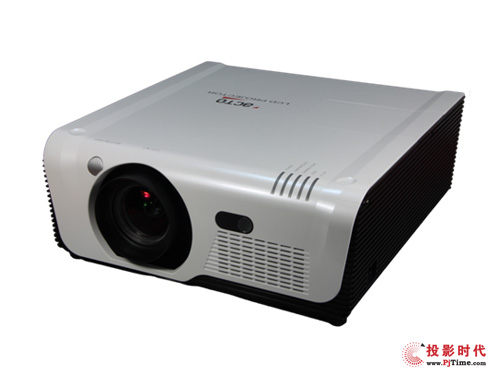

    雅图投影机LX4000系列

    在一些环境中安放投影机总不能满足条件，或高或低、或左或右，这时就需要镜头位移调整功能，实现在非最佳位置投射出最佳图像。而雅图专利《镜头位移控制方法及装置》则是通过移动指令来实现镜头位置的精确控制，从而精确控制投影成像位置，简化了镜头位移的调节过程移动指令。这种技术在雅图的工程机产品中有充分的运用,LX4000、LX8000、DX8000.等系列产品都配置有精准的镜头位移控制装置。用户无需移动投影机即可通过控制装置对镜头进行水平或垂直的调节，更改投影画面的显示位置而不会造成任何画质的损失，从而大大提升了安装的灵活性。

    雅图作为中国最具创新性的民族品牌之一，拥有全球最具规模和先进性的研发生产制造基地，汇聚了各行业优秀的专业人才。2014年是雅图战略布局重要的一年，雅图将加大消费类投影的研发力度，同时拓展海外市场，以前瞻性的战略布局、创新的技术引领了更大的消费新兴市场。
