从USB到HDMI 详解电视实用接口

    电视机发展至今，从“矮矬胖”变身为现在的“高富帅”，不仅更好看了，内涵也更丰富。就拿背后的接口来说，往年的电视产品接口不多，除了有线接口、音视频接口再加个按键就没别的了。现在的电视机，不仅有音视频接口，还有USB、HDMI、VGA、网络和音视频接口等。通过这些接口，用户可以用来连接高清播放器、机顶盒或者PS机。如果不会用，那不是很可惜么。今天，投影时代网就将为大家扫盲，介绍一下目前主流的电视接口，希望大家看完后能得到一些收获。

    最实用的流媒体接口--USB接口

    USB（通用串行总线）将网络、计算机和家庭数码产品的媒体资源进行共享，是3C融合的一个趋势。具有流媒体功能的电视实现了让MP3、摄像机、照相机、移动硬盘、U盘以及各种各样存储卡的内容在电视机上直接播放，做到信息共享。

USB接口

    流媒体电视与普通电视相比，最大的不同在于后者仅能收看电视节目，节目内容固定的，而流媒体电视不仅可以收看更清晰的电视节目，还可以播放数码相机、移动硬盘等数码设备里的图片、音乐、电影，使原来只能在电脑上播放的内容可以在更大、更清晰的平板电视上观看，让全家人共同欣赏。而流媒体这些美妙功能的实现必须依仗作为中间媒介的“USB”接口。

USB线

    目前市场销售的平板电视还有部分产品依然为了降低成本采用低速的USB1.1接口作为流媒体接口，有的品牌电视则设有USB2.0接口和USB3.0接口。部分高端电视都有一个USB3.0接口。目前，USB1.1接口根本不能满足海量流媒体设备的供电和传输需要。因此购买流媒体电视，一定要先确定是否采用了USB2.0高速接口或者USB3.0（蓝色）接口。

    最好用的多媒体接口--HDMI接口

    HDMI是新一代的多媒体接口标准，全称是High-Definition Multimedia Interface，中文意思为高清晰多媒体接口，该标准由索尼、日立、松下、飞利浦、东芝、Silicon image、Thomson (RCA)等7家公司在2002年4月开始发起的。其产生是为了取代传统的DVD碟机、电视及其它视频输出设备的已有接口，统一并简化用户终端接线，并提供更高带宽的数据传输速度和数字化无损传送音视频信号。

HDMI接口

    HDMI（High Definition Multimedia Interface）接口是最近才出现的接口，它同DVI一样是传输全数字信号的。不同的是HDMI接口不仅能传输高清数字视频信号，还可以同时传输高质量的音频信号。同时功能跟射频接口相同，不过由于采用了全数字化的信号传输，不会像射频接口那样出现画质不佳的情况。

HDMI线

    对于没有HDMI接口的用户，可以用适配器将HDMI接口转换位DVI接口，但是这样就失去了音频信号。高质量的HDMI线材，即使长达20米，也能保证优质的画质。

    提升音质效果--光纤音频接口

    光纤音频接口TosLink，全名Toshiba Link，这是日本东芝（TOSHIBA）公司较早开发并设定的技术标准，在视听器材的背板上有Optical作标识。现在几乎所有的数字影音设备都具备这种格式的接头。TosLink光纤曾大量应用在普通的中低档CD、LD、MD、DVD机及组合音响上。

光纤接口

    光纤传输可以实现电气隔离，阻止数字噪音通过地线传输，有利于提高DAC的信噪比。由于光纤连接的信号要经过发射器和接收器的两次转换，会产生影响音质的时基抖动误差，这类光纤接口音质表现较为透明，数码味较浓。目前在电视机上配有光纤输出的还不多，只有部分高端家庭影院玩家在使用光纤接口。

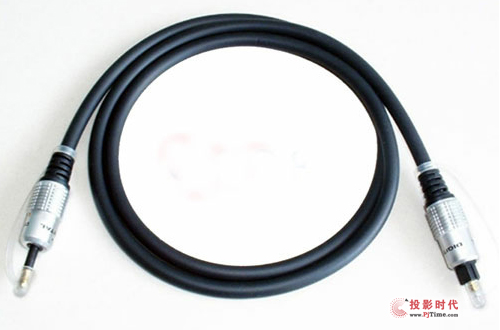

光纤连接线

    但是，时基误差是影响音质的重要因素，所以衡量数字音响设备传输接口性能的好坏，应以引起时基误差的大小为标准。光纤连接的信号要经过发射器和接收器的两次转换，会产生严重影响音质的时基抖动误差（Jitter）。制造光纤常用的材料有塑料、石英、玻璃等，玻璃光纤（ST）是最昂贵的一种。

    但随着HDMI连接方式的普及，光纤连接已经受到挑战，由于HDMI链接能够同时输出视频和音频，而且是无损输出，所以以音质获得用户的光纤也受到考验，而且光纤连接最高支持5.1声道，而HDMI则能够支持7.1声道，甚至更高。

    最早的音视频分离传输接口--AV接口

    AV接口算是出现比较早的一种接口，它由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色和白色则是负责左右声道的声音传输。

图一和图二均是AV接口，只不过，在表现形式上有所改变。

    AV接口的出现首次把视频和音频进行了分离传输，但是其负责视频传输的只有一条线，故这种传输方式还是先将亮度和色度混合，然后在显示设备上进行解码显示，所以，在视频传输质量上还有些损失的。AV接口曾经被广泛应用在早期的VCD和DVD机与电视机的连接上。

早期的AV线如图一，图二为升级改版后的电视AV线材

    总体来说，AV接口把视频和音频进行了分离传输，从而避免了音频和视频的互相干扰。但是由于在视频传输上还需要把亮度和色度进行解码显示，所以视频传输还是存在损失的，所以目前的高清视频播放基本都放弃了AV接口。

    最常见的视频连接口--RF接口

    RF射频端子是最早在电视机上出现的，原意为无线电射频（Radio Frequency）。它是目前家庭有线电视采用的接口模式。

RF射频端子

    RF 的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后，输出然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

RF射频线

    由于步骤繁琐且音视频混合编码会互相干扰，所以它的输出质量也是最差的。带此类接口的显卡只需把有线电视信号线连接上，就能将有线电视的信号输入到显卡内。
