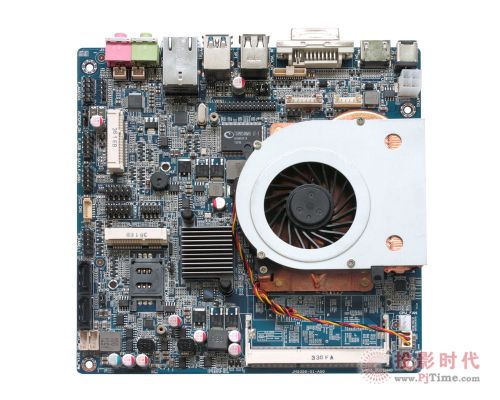

TN-ION4是悦升嵌入式主板最近推出的一款糅合了Intel 芯片与NVIDIA GK208内核的数字标牌独显主板解决方案，定位中高端的数字告示、广告机、一体机和电子白板。凭借独显提供的出色图形技术，TN-ION4能进一步提高整合主板在设备中的运行效率，使数字标牌高清内容播放、交互触屏，电子白板点画及识图操作更加流畅和敏捷。
多平台可选！IVB架构赛扬1037U、Core i3 i5+ NVIDIA GK208核心
TN-ION4独显主板解决方案可选多平台的处理器方案。针对不同客户的需求，悦升可集成Intel第三代IVB平台赛扬双核处理器1037U、Core i3、i5 低功耗处理器，搭配NVIDIA 最新的GK208显卡内核的独立显卡，提供2G SDDR3独立显存，标准的超薄Mini-ITX架构，17x17cm尺寸+1.8cm厚的紧凑纤薄小体积主板，加之主板12V/19V兼容DC-IN供电模式，是要求低功耗和高稳定性的行业主板的理想解决方案。
功能齐全 支持三屏显示 4K极清播放
在显示接口方面，TN-ION4平台在后I/O 中各设置了一个VGA(可选DVI)、HDMI接口，内部为双通道24bit LVDS 插针，为便利广告一体机、电子白板一体机的需求，主板提供了一个12PIN VGA插针。提供2条Mini PCIe插槽，正面的可选支持mSATA或PCIe+USB,背面支持PCIe+USB+3G信号。背部USB 2.0数据传输接口则有两种选择：4USB2.0或2USB2.0+1个SPIDF数字音频接口。TN-ION4由着功能齐全的显示、扩展及其他I/O设计，该平台还可以支持3屏显示及4K极清播放。
TN-ION4详细参数：
| CPU |
Intel 第三代IVB平台，支持赛扬1037U、I3、I5等17W超低功耗超级本CPU |
| 芯片组 |
Intel NM70 |
| 显卡 |
板载NVIDIA GK208独立显卡，2G SDDR3独立显存。完美支持4K极清播放 |
| 内存 |
1xSO-DIMMs，DDR3 1333MHz Memory，Max.8GB |
| 网卡 |
板载千兆网卡 |
| 音频 |
集成6声道音效ALC662声卡芯片 |
| 功放 |
内置一组喇叭接口，支持2W/3W/5W 8ohmW喇叭(电阻可调) |
| USB |
8×USB2.0（后置4USB，其中一组与SPDIF共lay）、前置2组USB插针） |
| Mini-PCIe |
2pcs，1个可选mSATA/PCIe+USB,1个支持PCIe+USB+3G信号 |
| 显示 |
VGA/DVI、内置VGA插针、HDMI，双通道24bit LVDS |
| 后I/O接口 |
DC-IN，12V、19V 电源适配器自适应 1xHDMI 1xDVI/VGA 2xUSB2.0/1xSPDIF 2xUSB2.0 1x 1000M LAN 1x Audio-out&Mic-in |
| 内部I/O接头 |
1个前置面板插针（2x5pin） 1个前置音频插针（2x5pin） 内置4个USB插针 2个9pin的标准COM 一组功放接口，支持2W、3W、5W喇叭 1x12pin 内置VGA 插针 1个硬件上电自动开机跳帽 Clear CMOS 跳帽 SPDIF插针 M-PCIE插针 |
| 供电 |
12V/19V兼容DC-IN |
| 板型 |
Thin Mini-ITX，17x17cm |
| 散热 |
主板自带GPU与CPU双风扇散热器，且风扇转速可调 |
