纳米触控技术重大突破—抗电磁干扰的无缝拼接纳米触控膜

    日前，泛普纳米公司（UC Nano，品美信息的母公司）在原有的研发基础上，为其ProTouch™ iFoil®纳米触控膜（基于一种改进型投射式电容技术研发、简称触控膜，又称触摸膜）研制出的最新检测技术自动调整方案。该技术难点的突破成功解决了触控膜在拼接时产生的电磁干扰问题，使得两张或者两张以上的纳米触控膜可以实现无缝拼接，这一进展为触控膜开辟了更多的应用领域。

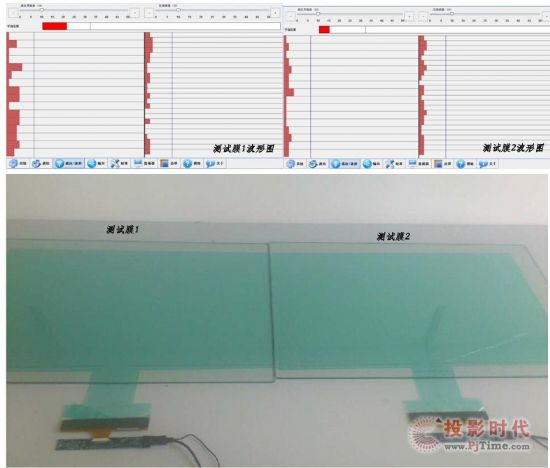

    随着多媒体在生活中的广泛应用，人们对视觉效果的追求更是多样化发展。目前已有的无缝拼接技术解决了单个屏幕成像过小的难题，形成的超大幅屏幕成像带给人们以强大的视觉冲击。无缝拼接技术共有纯硬件融合技术、纯软件融合技术和软硬件融合技术三种类型，如何在这种无缝拼接技术上实现纯平面触控互动一直是一个难题。2013年5月，由泛普纳米（UC Nano，品美信息的母公司）研发的升级版控制器ProTouch™V5已突破膜与膜之间拼接的抗电磁干扰现象，优化了驱动软件检测算法，新一代控制器采用Soc方案，技术突破点在于通过改变多张纳米触控膜感应测量频率的周期，最终达到多张纳米触控膜检测感应信号的幅值不一致，即不达到共振效果，从而使得纳米触控膜无缝拼接抗电磁干扰成为可能，真正实现超长超大无缝拼接纯平面触控互动！

    具体言之，基于ProTouch™ iFoil®纳米触控膜的改进型投射式电容检测技术，是由若干根X轴和若干根Y轴的纳米导线之间组成一个矩阵平面，也称感应单元。根据电容原理，当在感应单元上施加一个激励信号时，由于自电容的存在，将在感应单元和地之间产生一个随激励信号变化的电场。而在每个X轴和Y轴的交叉点处又形成的一个电容，X轴和Y轴的两根纳米导线分别是电容的两个电极，这个电容就是互电容。将其中一个轴上的纳米导线作为激励极，则另一个方向上的纳米导线就作为感应极。当在激励极导线上输入一个幅值和相位固定的正弦波激励信号时，由于自、互电容的存在，在感应的纳米导线上会出现一个在幅值和相位与激励信号的频率和互电容的大小相关的信号。当手指不触控到这个交叉点时，则感应极感应到的信号幅值和相位应该是不变的。因此，通过检测感应极所感应到的信号频率是呈现正弦波变化的。

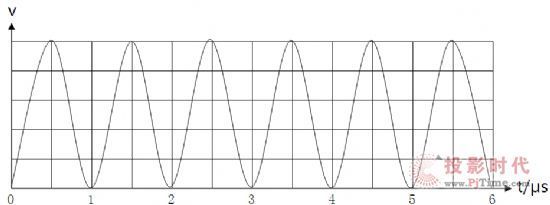

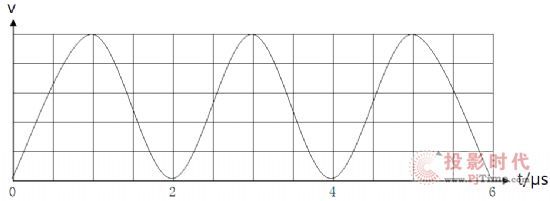

    而ProTouch™ iFoil®纳米触控膜之间的电磁干扰现象主要取决于控制器所检测到的感应信号频率值是一致的，因此膜与膜之间的将产生频率值的共振现象，从而使得纳米触控膜在触控体验出现电磁干扰现象，使触控失灵。针对这个难题，泛普纳米对需要拼接的多张纳米触控膜的检测频率周期做了相应频率的调整，使得激励极与感应极之间的充放电周期不一致，即电容值不一致。检测的频率周期值相差越大，干扰效果将越小。但限于人手触控的灵敏度，其检测频率周期值范围控制在：0.5μs~10μs。

    基于纳米触控膜的无缝拼接抗电磁干扰技术，不仅满足现有无缝拼接技术特有的优点，更将完整的超大幅屏幕具备触控功能，增强了在强大视觉画面感的同时，亦能人机互动，实现单点或多点的触控功能，将视觉与触觉达到完美融合。

    现由泛普纳米研发成功的抗电磁干扰的无缝拼接纳米触控膜已应用于苏州农业银行独墅湖分行。这个位于独墅湖高教创新区的体验中心是农业银行在全国设立的首家“新概念银行”体验中心，也是目前全国规模最大、业务最全、技术最新的银行体验中心。该体验中心由个人金融区、公司金融区、三农服务区、联盟合作区、网点体验区、形象展示区等6个主题体验区域构成，每个区域都强调银行客户的参与和互动。整个体验区由品美信息技术支持团队完成施工安装。

    着手未来，泛普纳米致力于将该技术更好的应用于大型商业展览与互动墙、军事作战指挥、广电传媒、视频会议、智能交通显示、模拟仿真展览、大型公共演示等各个领域。抗电磁干扰的无缝拼接检测技术将更加完善泛普纳米公司对大尺寸触控领域的技术创新能力与开拓能力，为谱写“中国梦”增添另一笔色彩。
