从自然灾害应急处置到应急指挥调度大屏拼接显示系统

    现代化城市作为一个综合职能较强的人口聚集地，在面对自然灾害时，往往“牵一发而动全身”，而由天气因素引发的灾害又带有很强的随机性，因此，要想在最短的时间内了解详细状况，全面监控，实现统一管理就显得十分必要。

    而通过大屏幕拼接显示系统，实现应急指挥调度的可视化，让事件的发生地点、时间、性质、当前情况、警力部署等信息在大屏上一目了然，实现对各类应急事件的处置态势的准确掌控，可极大的提升突发事件应急指挥调度的及时性和准确性，大大压缩了救援空间。

    GQY应急指挥调度DLP大屏拼接显示系统特点

    一、系统稳定可靠

    1、采用LED光源投影机

    采用LED光源的DLP大屏拼接系统在技术上拥有无可比拟的优势。

    超长寿命（60000小时）光源

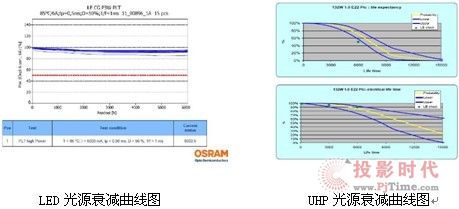

    相比UHP灯泡投影机，LED光源的DLP拼接系统最显著的改进是用户不必再频繁更换灯泡。标准投影单元的投影机使用的是UHP冷光源灯泡，有效使用寿命一般在6000-8000小时；而LED光源的寿命普遍较长，目前，应用在DLP投影单元中的LED光源的有效使用寿命可达到60000小时，相当于7年连续工作不需更换灯泡，是UHP光源使用寿命的8-10倍，降低了后期维护成本投入，实现系统零维护。

    3x6点阵式LED光源

    系统可采用最新的LED光源灯泡，其中RGB各有6颗灯泡，3x6点阵式LED光源第一个技术提升就是实现LED投影机输出亮度1100流明以上，远高于上一代产品的亮度，充分满足高亮度环境的需求。3x6点阵式LED光源的第二个技术提升是实现了多重冗余保护，实时信号侦测与智能自动恢复的功能，则使信息显示永不丢失，确保系统稳定运行。

    2、系统支持双电源

    应急指挥调度DLP大屏拼接显示系统通常为每周7天每天24小时全年无休的工作，GQY采用的投影机内置图像处理器采用双电源备份设计，当一个电源发生故障时，另一个电源会瞬间启动接替工作。且模块化设计支持热插拔更换维护。

    另外，GQY公司图像处理器可以根据用户的要求配置双电源。对于供电不稳的环境，建议配备双电源冗余备份，并将其接入到不同的供电网络或自建UPS中。当供电正常时，设备自动对各个供电电路负载均衡；一旦某路供电发生故障，设备将自动启用冗余电源，实现设备的不间断运行。

    3、可靠性极佳的一体化双机芯投影机

    为确保大屏幕显示系统拥有极高可靠性、应急指挥调度系统中永不黑屏，GQY在系统设计时采用高可靠性措施以降低系统故障概率和有关影响正常运行的随机性的需求，宁波GQY公司采用了具有有双信道输入、双电源、双图像处理、双光源及双DMD、双备份设计的一体化双机芯投影机，具有如下特点:

    极佳的可靠性

    一体化双机芯投影机具有双机芯、双光源（UHP光源和LED光源）、双电源、双图像处理、高亮度输出、高可靠性等普通投影机无法比拟的优势，确保在重要场合不黑屏。

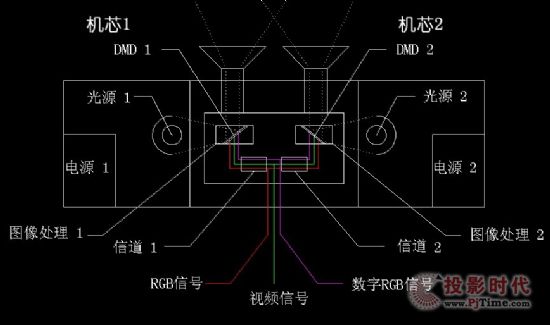

一体化双机芯投影机

    由图中可以看出，一体化双机芯投影机采用双电源、双信道、双图像处理部件、双DMD芯片的双备份设计。正常工作情况下两路机芯一起工作。万一有一路机芯发生故障，如可能是信道1或光源1，发生问题，则2号机芯部件不受影响，照样正常工作，确保不会有黑屏现象出现。同时两套机芯互为备份，降低了系统故障概率和影响正常运行的随机性。单机工作也可作为节能模式被选用。正常工作时为热备份工作方式，双灯同时工作，LED光源不存在切换时间。

    光源利用率高

    一体化双机芯内部无需在机芯内部设置为让光源汇聚添加的多个光学棱镜，因此光源的利用率更高。一体化双机芯投影机双灯可同时工作，也可单独工作且工作的切换采用电子控制方式，没有机械动作。

    降低了投影机故障的随机性

    例如一台机芯的故障概率为1/n则两台机芯共同故障的概率为1/n2 。当一组机芯出现问题时，另外一组机芯同样能正常工作，使整个系统的安全性和可靠性大大增强。完全能满足应急指挥调度系统7x24小时不间断运行，在运行过程中无黑屏现象。

    二、支持多种信号接入

    GQY应急指挥调度大屏幕拼接显示系统的建立以实现应急事件报警系统、管理系统、信息综合显示平台、GPS系统、GIS系统、监控系统、视频会议为辅助的计算机、网络、视频信号的集中显示、业务数据的的统一协调、信息资源充分共享、高效的决策指挥为目标。通过统一的信号拼接、网络传输可以使各级指挥调度中心所有的显示系统进行信号间的互通、共享，提高城市应急指挥调度工作效率与指挥决策的科学性、规范性、可监督性。系统支持各类计算机、网络、视频信号通过矩阵、或通过矩阵换到图像处理器在大屏上进行显示，可以M×N、开窗口、放大、缩小、移动、漫游等操作。
