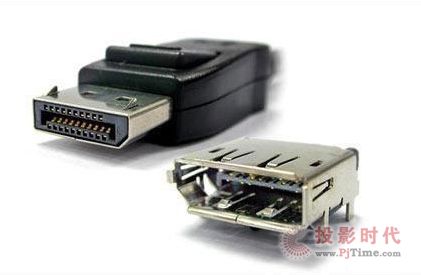

Dp接口，即DisplayPort 接口，一种高清晰音视频流的传输接口。最长外接距离都可以达到15米，虽然这个距离比HDMI要逊色一些，不过接头和接线的相关规格已为日后升级做好了准备，即便未来DisplayPort采用新的2X速率标准(21.6Gbps)，接头和接线也不必重新进行设计。除实现设备与设备之间的连接外，DisplayPort还可用作设备内部的接口，甚至是芯片与芯片之间的数据接口。Displayport具有高带宽10.8Gb/s，目前DP1.2版本一经可以支持21.6Gbs带宽。相对于传统的ＤＶＩ接口，ＤＰ的接口更小，相对于ＨＤＭＩ接口，ＤＰ带有卡锁装置，更适合工程市场，目前ＡＴＩ和ＮＶＩＤＩＡ显卡新推出的显卡，都具有ＤＰ接口。大视电子根据市场需求，尤其是专业虚拟仿真市场（专业显卡已经全面支持DP接口（ATI V9800/ATI W600;Nvidia Quadro 5000/6000/K5000）。

目前大视电子纯硬件边缘融合机已经更新到第二代，一共有4个型号：

1． MPG20X 纯硬件多通道超高清曲面边缘融合机

2．MPGP20X 纯硬件多通道超高清被动立体曲面边缘融合机

3．MPGA20X 纯硬件多通道超高清主动立体曲面边缘融合机

4．MPGA2P20X 纯硬件多通道超高清主被动转换曲面边缘融合机

图二：大视电子第二代纯硬件边缘融合机

相对于大视电子第一代MPG10X边缘融合机，大视电子根据市场需求，推出了更加丰富的功能，增加了色差校正，暗场补偿，MxN边缘融合，夜景模式和复杂几何校正功能。下面简单介绍一下大视电子纯硬件边缘融合机的功能和特点。

大视电子融合器的主要技术特点和优势

支持Displayport接口和Dual Link DVI接口

大视电子边缘融合产品支持Dual Link DVI接口和Displayport接口输入,目前是世界范围内第一家全面支持DP接口（DP1.1满带宽330MHz）输入（无需Dp转DVI/DP转VGA）纯硬件边缘融合设备供应商。

自动融合带生成和边缘羽化技术

投影融合技术是将一组投影机投影出的面面进行边缘重迭并通过融合技术显示出一个没有缝隙更加明亮超大高分辨率亮的整幅面面。把二台投影机重迭部分亮度逐渐调低，使整个画面亮度一致。大视电子边缘融合机内部的融合带生成还特别支持业内最灵活的可编程架构，保持了硬件处理的高性能的同时实现了极大的灵活性，可以做到融合带宽度从0到512像素连续可调，融合带可以位于图像的上下左右四个方向，融合带羽化曲线完全可编程可以适应不同投影设备，显示效果和投影环境的要求，多通道中的多处融合带甚至可以设置成完全不同的宽度和融合效果，具有极大的使用灵活性。所以客户可以任意的摆放投影机，不用做墨守成规的1×N的融合，可以做N×1,N×M的任意融合。

非线性几何校正功能

大视电子边缘融合机配备大视电子的第二代数字光学校正纯硬件几何校正模块，具有更高级的百分之一像素保真能力，具备业内最精细几何校正保真能力，借助内部的超宽像素处理电路达到了超亚像素级几何校正能力，其第二代非线性多滤波器和纹理补偿技术保障技术进一步升级将画质保真能力提高到更高的水平，其内部的几何变形能力也获得了进一步升级，使得大视电子多通道弧形投影边缘融合机能够完善的实现高性能的多通道弧形，桶形，球面和其他任意多通道异形投影，可以应对几乎任何复杂的投影应用。

大视电子边缘融合机提供了9点校正功能，可以满足绝大多数的投影融合项目。

同时为了能够满足球形，异形，S形等特殊投影融合，增加了高级几何校正功能，可以通过增加网格，来精细的调整你所需要的形状。

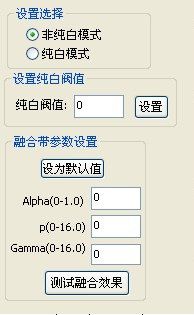

融合区增加纯白时的融合曲线调节

大视电子边缘融合产品在针对整幅图像纯白时比较难做到完全一致，而特别增加了调节纯白融合曲线的这个功能。使得图像在纯白时也能出来融合完后的最佳效果。

每通道的投影机做色差校正

大家都知道，做融合的话就最起码要用到2台以上的投影机。而投影机的色差问题就无法避免，有时候在出纯白时，一台投影机会偏红，而另一台会偏绿。尤其是LCD的投影机，在用过一段时间后，色差问题会非常明显。而大视电子边缘融合机就能有效的解决这个问题，可以分为8个段点来分别调节RGB三个颜色，从而使纯白保持一致；同时提供了RGB分别色差校正功能（不能和纯白色差校正同时使用）。如图：

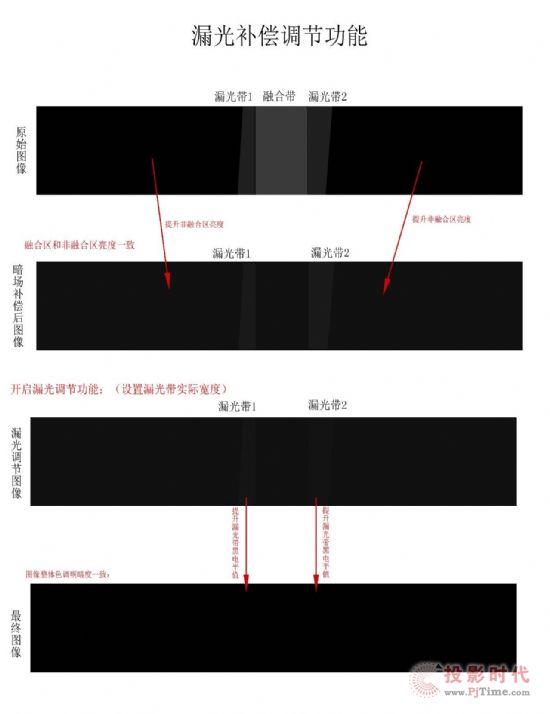

全区域的黑位补偿和漏光带调整

大视电子边缘融合机可以对融合区，非融合区以及漏光区做黑电平提升。在纯黑环境下，投影机仍有一部分光线射到投影幕上，使中间出现一个亮带。大视电子融合器能提升非迭加部分光强来抵消此亮带，使图像画面在纯黑时一致。投影机在经过几何矫正后会出现漏光带，而大视电子边缘融合机可以调节漏光带的上下不同宽度。然后再提升漏光带的黑电平，和融合区与非融合区保持一致。
