    高清视频vga采集卡在行业运用中已经很广泛。VGA高清采集卡工作原理是由RGB模拟信号经过A/D采样后转换为数字信号，通过FPGA写入SDRAM作为缓存，再经FPGA从SDRAM中将采集压缩的数据读出通过PCI总线传输到上位机，由上位机对数据进行传输等处理。T200AE 对VGA信号实时进行采集支持声音的同步录制，显示画面可以任意拉伸或全屏，录制后格式为avi，保证适应各类播放器播放，录制后期可以进行非线编，删除或添加相关内容，显示画面颜色和清晰度可调，录制帧率和码率可调。

    经过高速PCI总线能够直接采集图象到VGA显存或主机系统内存，此外不仅可以使图象直接采集到VGA，实现单屏工作方式，而且可以利用PC机内存的可扩展性，实现所需数量的序列图象逐帧连续采集，进行序列图象处理分析。如果将一台PC机VGA数据在另一台PC上显示以及采集VGA信号，传统的方法是将VGA信号通过视频转换器VGA—VIDEO变成视频信号,再通过视频采集卡在另一台PC机上显示采集。

    高清视频采集就是将视频源的模拟信号通过处理转变成数字信号(即0和1)，并将这些数字信息存储在电脑硬盘上的过程。这种模拟/数字转变是通过视频采集卡上的采集芯片进行的。首先PC机发一个开始采集命令并等中断，然后VGA采集卡会探测场同步开始，然后启动采集一张图片(根据行场消隐及大小)，采集结束后通过PCI中断通知pc机，而PC机收到些中断后，马上启动DMA读取VGA采集卡的数据(只需要准备好内存地址和所读大小即可)，读取完毕即完成一次采集。由视频采集芯片将模拟信号转换成数字信号，然后传至板卡自带的临时存储器中，再由卡上自带视频压缩芯片执行压缩算法，将庞大的视频信号压缩变小，最后这些压缩后的直接或通过PCI桥芯片进入PCI，存储到硬盘。

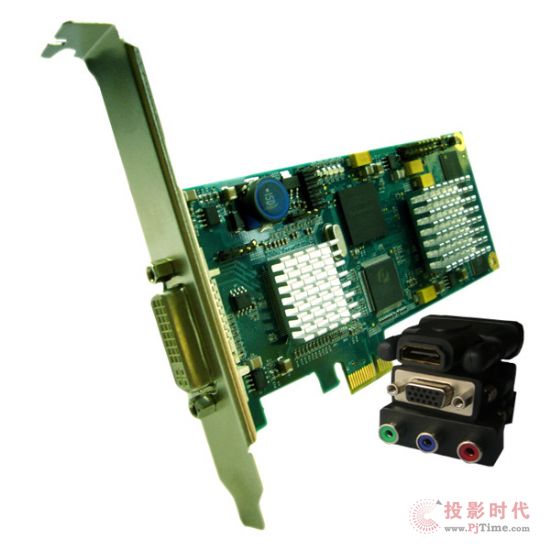

    高清视频采集卡WIS-HDCAP1.1（支持2U、4U机箱）

    业内唯一支持同时支持LINUX系统和WINDOWS系统的VGA高清视频采集卡WIS-HDCAP1.1

    业内唯一支持Drictshow真正的1080P质量的VGA高清视频采集卡WIS-HDCAP1.1

    业内唯一同时可以支持分量、VGA、DVI、HDMI四种标准的VGA高清视频采集卡WIS-HDCAP1.1

    产品描述：

    1.         PCI-E 1x接口，单卡实现1路VGA信号、DVI、分量、HDMI复用

    2.         采集VGA、DVI、分量、HDMI信号分辨率可达逐行高清效果(1920×1080或1920x1200)。

    3.         支持Windows系列操作系统，同时还提供LINUX的驱动支持。

    4.         支持所有视频采集、编辑、直播软件。支持标准的DIRECTSHOW进行开发，无需二次开发;根据不同客户的需求，同时提供二次开发SDK。

    5.         支持一机多卡。

    6.         画面大小可高质量缩放和切边功能

    7.         自动检测源的分辨率。和刷新率，且能够自动匹配

    8.         对地某些专业设备输出的特殊信号提供多种参数可自定义配置

    9.         并提供特殊信号源的开发支持

    10.     支持目前市面上现有的准高清摄像机（720P）和高清摄像机（1080P）如SONY新出的HD7V、HD3V和国产的最高1080I和最高1080P的摄像机

    适用行业

    l         电脑主机信号采集;

    l         教育、医疗、雷达信号采集

    l         大屏幕，电视墙行业应用

    l         工控机、游戏机主板、嵌入式设备

    l         视频会议，远程教育培训

    l         高清安防，门禁

    l         运输安检

    l         军事模拟

    l         虚拟现实等

    技术参数：

    板卡格式:

    PCI-e x1 半长卡, 69mm x 141mm.(支持2U、4U机箱)

    PCI-e 总线主板，具有scatter gather DMA ，提供数据传输率最大为 480MB/s.

    接口:

    一个 DVI-I类型的接口，可以转接VGA、分量YPbPr、HDMI、DVI

    最大采样率:

    每秒200M像素.

    视频采样:

    RGB:  每像素24 比特/8-8-8 格式.

    视频采集内存:

    32 MB (实时更新).  三倍缓存.

    支持RGB 模式:

    640 x 480,720 x 400, 800 x 600, 1024 x 768, 1280 x 800,1280 x 1024, 1440 x 900,1600 x 1200, 1920 x 1080, 1920 x 1200,自定义模式.

    支持DVI模式:

    640 x 480, 800 x 600, 1024 x 768, 1280 x 1024，1920x1080，自定义模式。

    支持HDMI 模式:

    1080p（最高60）,1080i, 720p, 576p,  480p ，使用的接口是一个分量-DVI 接口.

    支持高清分量（YPbPr）

    1080p（最高60）,1080i, 720p, 576p,  480p

    输入模式监测:

    激活源信号模式改变的跟踪，自动监测硬件的输入模式.

    采集帧率:

    0fps—120fps（因分辨率而定）

    其中：

    1024X768 60fps

    1280x1024 40fps

    1920x1080 30fps

    720P      40fps

    1080P     30fps

    视频格式选项:

    模拟 RGB  HSync 和VSync

    模拟 RGB Sync on Green

    component    Sync on Y

    DVI single link

    HDMI

    支持的操作系统:

    Windows® XP Professional (x86 and x64), Windows® Server 2003 (x86 and x64), Windows Vista® (x86 and x64) and Windows® Server 2008 (x86 and x64)

    电源要求:

    3.3V最大电流0.5A.

    12V 最大电流1.0A.

    最大电量 – 13.5 Watts.

    操作温度:

    0 到 35 摄氏度

    存储温度:

    20 到 70摄氏度

    相对湿度:

    5% 到 90% 不结露

    模拟输入范围:

    Min 0.5Vpp  Max 1.0Vpp

    Hsync:

    15kHz - 110kHz

    Vsync:

    无硬件限制, 实时信号一般为 25Hz - 200Hz

    分离同步极性:

    正极或负极.  (Separate H & V sync, Composite Sync)

    同步随绿极性:

    负极

    模拟输入阻抗

    75 欧姆
