高集成化设计的高清数字混合矩阵

    在多媒体视听技术的推动下，人们对音视频信号质量的要求也逐渐提高。与此同时，系统中信号源设备的种类越来越多，制式的种类也多，设备的接口的种类也在往多样化方向发展，如果在进行信号处理是仍采用传统的矩阵，势必会让系变得非常复杂。

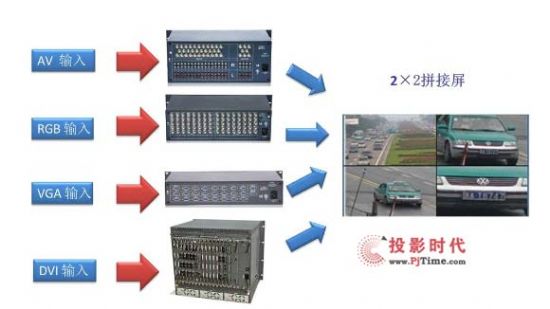

    传统矩阵应用

    传统矩阵应用：针对不同信号的交换分别需要不同制式的矩阵来分别处理，单路带宽均在10~400M之间，仅仅是信号的交换传输，更不具备对数字信号的拼接、分割等处理！

    不断扩大的系统工程使得矩阵的复杂度越来越高，传统矩阵已不能满足应用的需求，高清数字混合矩阵由此应运而生。高清数字混合矩阵能够接收各种不同格式的信号的输入，输出，而且为了满足信号传输距离的要求，有的混合矩阵还能直接接收网线信号，光纤信号。混合矩阵一般采用模块化设计，各种信号输入输出均可通过相对应的输入输出卡来实现，目前在大屏拼接系统中的应用越来越广泛。

    全数字高清混合矩阵应用

    全数字高清混合矩阵采用高速、并行的非压缩数字处理技术，可对图像进行控制和拼接等操作。

    全数字高清混合矩阵取代了传统视频显示系统中因为信号源杂乱而产生的对多种不同信号格式的矩阵需求，也不再需要任何的信号转换设备，进而减少视频显示系统的建设成本，降低整个系统的实施难度，而且避免了系统建成后故障点多，信号损失大、检测困难、维护困难的、弊病。

    代表产品一： 宽博Multi-Video系列高清混合矩阵

    宽博Multi-Video系列高清混合矩阵，是宽博在第一代数字高清混合矩阵3年多应用经验积累和未来市场的需求基础上，开发的新一代高清视频信号交换设备，并最先在2012年12月举行的中国国际社会公共安全产品博览会上亮相。

    目前Multi-Video系列高清混合矩阵已有32*32、16*16、8*8这3种规格，支持HDMI\DVI\VGA\3G-SDI\CVBS\YPbPr输入； 支持HDMI\DVI\VGA\3G-SDI\输出。同时增加了网线与光纤，控制信号的集成。更大程度的简化设计与及安装，为多媒体会议室，学校，家庭影院，指挥中心等提供专业的解决方案。

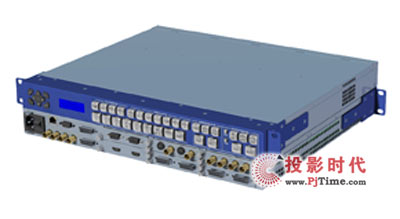

    代表产品二： 大连捷成Transformer多格式无缝切换器

    Transformer是一款多功能、模块化全视频转换处理设备，通过匹配不同输入模块可实现多种格式视频信号的无缝切换、双画面融合处理、特技转场切换、画中画、下游键、LOGO插入、上下变换等功能。

    为了使得产品扩展性强、维护便利，该产品依然延续了模块化的设计理念，将输入通道以2路为单元按照不同信号格式分为6种：2×DVI、2×HDMI、2×VGA/YUV、2×SDI、2×CVBS/S-Video、2×Display Port；输出则内置于平台内，支持2组信号输出（相互独立），每组输出包含1路DVI-I（支持HDMI或DVI及VGA）和1路SDI（3G/HD/SD-SDI）输出。

    Transformer在控制层面有多种可选模式：本机面板、广播级遥控面板、专业AV级遥控面板以及设备本身提供的LAN及RS-232/422控制接口。从安全稳定的角度，Transformer根据机箱内部各个部件的实际温度自动对风扇进行转速调整，适时降低或提高风扇转速，合理对设备进行散热的同时延长风扇使用寿命、降低风扇噪音，给设备提供一个良好的工作环境，并非传统厂商仅以降低腔内温度为目的，而忽视风扇噪音和寿命。

    代表产品三：淳中 泰坦矩阵

    Titans™泰坦1000系列混合矩阵是一款配置灵活、运行稳定的信号切换与分配设备。采用高性能的硬件模块化设计，完美支持各类高清晰数字/模拟信号切换处理，为各行业的多种视讯信号分配处理提供一站式解决方案，是会议、能源、水利等专业行业视讯系统集成的不二选择。

    Titans™泰坦1000系列混合矩阵提供HDMI、DVI、VGA、Video、CVBS、YPbPr信号本地直连。除此之外，还提供双绞线输入输出板卡，配合双绞线传输器可通过CAT6双绞线延长输入与输出的信号传输距离。先进的全数字信号处理技术可保证信号无失真处理，将最优质的画面还原到显示终端。

    总结：矩阵的复杂度越来越高，集成度也在不断增长，从单一接口矩阵，发展到多种接口矩阵，视频矩阵发展到音视频，控制混合矩阵，并赋予了更多的功能和品质要求，矩阵设计趋向集成化。这种设计在提高全系统的性价比，减少系统设备，增加系统稳定性等方面优势显著，同时也大大降低全系统功耗，为客户的节能减排起正面促进作用。
