凯新创达为某铁路局打造远程高清数字视频会议系统

近日，北京凯新创达科技发展有限公司凭借自己的实力和专业的技术成功服务于某铁路局会议室项目，为其打造了高清多媒体会议系统。

某铁路局，地处华东，东临沿海，西依中南，管内营业里程3150公里。管辖url车站295个，其中，特等站4个、一等站10个、二等站40个、三等站53个、四等及以下车站188个。

客户的需求

随着铁路提速和系统机构改革，原来路局所辖的的三个分局撤消，管理的集中必然产生快速，高效的通讯需求，路局与各直属部门如机务段、车辆段、电务段之间、与原来的三地的下属部门之间、三地的下属部门之间均需要及时、快速、高效的进行信息沟通，重要决策传达，上级会议精神传达等诸多重要交流。如何选择一种高效的沟通手段成为路局的一项重要任务。某铁路局的原有的标清会议系统已经不能满足现在业务的需求，总部决定将原标清会议系统改建为远程高清数字视频会议系统。

项目概述

某铁路局的高清会议系统建设为改造系统。本会议系统要求实现远程会议、全高清数字显示视频、数模高标混合视频切换、数字会议、数字音频处理系统、智能中央控制等功能。

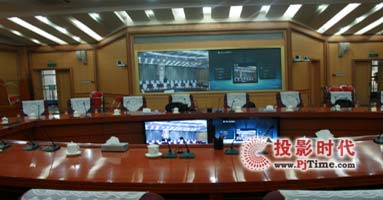

图一：会议室效果图

在本系统改造中难度最大也最重要的是视频的兼容和信号路由处理。改造系统必须将原有远程会议系统模拟标清信号兼容到新的数字高清系统中，而且还要将数字高清系统信号转换为模拟标清系统信号输出到老远程会议终端中。

S-Mix在系统的成功应用

凯新创达在进行某铁路局远程高清会议室系统设计时根据客户需求和实际情况，遵循数字化、网络化、高度集成化、智能化和模块化五大设计原则，力求做到操作简单方便、维护简洁、扩张轻松。

图二：机柜中正在工作的S-Mix

某铁路局会议系统中，高清数字视频系统是整个系统中核心亮点。本会议系统中采用了数字全高清系统，可以支持当今最流行的1080P@60HZ，16：9制式的HDTV设计标准，并可以兼容计算机显示VASE标准，从而可以将某铁路局双远程会议系统中的标清系统和高清系统很好的兼容起来，并将标清摄像机和高清摄像机、DVD、PC电脑、电视机、投影机、监视器等视频源和视频显示设备很好的兼容，还可以根据中央控制系统对整个系统进行智能化管理，并进行无人值守和一键启动功能。

本系统核心技术是采用HDMI高清视频技术，实现HDCP的自动认证功能和EDID自动读取功能，所有数字HDMI信号可以实现即插即拔。在信号传输上，我们采用HDMI专用线缆；在解决系统信号兼容问题时，我们采用KENSENCE S-Mix系列矩阵。S-Mix矩阵可以支持任意信号输入输出，将模拟信号VGA\CVBS\YPbPr和数字HDMI\DVI任意互转，分辨率任意设置，可以完美解决各种信号的兼容问题；该矩阵最大的特色就是“0”秒切换，在视频会议中，切换不同的摄像头，调用不同的场景，不会有黑屏或蓝屏的现象以影响视频会议的质量。例如：在本系统中数字高清摄像机输出信号为1080P@60HZ或720P@60Hz、DVD输出信号为YPbPr高清1080P@60Hz、PC电脑输出信号为1024*768@60Hz、远程会议终端信号为1080p@60Hz、模拟标清信号480。整个系统中视频格式和分辨率不同，需要在设计系统时考虑每种信号的兼容性。我们采用KENSENCE S-Mix系列矩阵将各种信号分辨率进行兼容，并将各种模拟信号、数字信号任意互转，让显示效果打到最佳。S-Mix矩阵和转换器的使用减少了信号之间的干扰，实现了多路的复制，实现了灵活的第三方控制。

KENSENCE的S-Mix混合矩阵内部采用的高带宽矩阵开关芯片，具有信号远驱动功能，使得项目中信号传输衰减降至最低，确保图像信号能高保真输出 。

此项目的会议室为某铁路局使用最频繁的会议室。KENSENCE的S-Mix混合矩阵采用双电源冗余备份，既为会议的正常召开提供了保证，同时也大大提高系统的稳定性和可靠性。

客户的评价

项目建成后，S-Mix的矩阵在系统中完美的运行，使得系统的显示效果大大超出了预期，保证了会议的正常运行，也提高了总部集团公司会议的工作效率，它的稳定性在一年多来的时间也得到充分的验证，某铁路局对此表示非常满意。

系统连接图及设备
