GQY基于IP网络分布式拼接控制系统

    随着数字化信息显示技术的不断发展，公安、电力、交通、水利、政府等行业对大屏幕显示的需求越来越多，用户需要在大屏幕拼接墙上集中显示、监控和管理的信息数量和种类日益俱增，同时，网络化也使各行业提出了上下级、不同区域间实现信息共享的要求，而传统的、集中式大屏幕拼接图像处理器已不能满足上述要求。

    为了克服集中式处理器的局限性，适应新的市场发展趋势，GQY推出了最新一代的多屏图像处理系统——IP网络分布式拼接控制系统，由RGB采集部分、视频处理部分、IP视频处理部分、控制服务器、以及输出服务器、以太网数据交换机等组件构成，整个系统采用分布式架构，将视频与计算机RGB信号的采集、处理与显示分散于不同的处理单元，在控制单元的统一管理控制下进行同步实时处理，协调地完成信息处理任务。采用分布式处理技术不但满足接入与实时显示大数据量、多个信号源的需求，同时实现了不同大屏幕拼接系统间的信息共享，无论系统间距离多远，均可实现将信息显示扩展为跨地区显示。

    基于IP网络分布式拼接控制系统主要优势：

    系统构架灵活，超强信号接入及显示能力，基于IP网络分布式拼接控制系统基于IP网络灵活交换连接，不仅支持计算机DVI/RGB和复合视频输入，同时支持720p、1080p高清数字信号，以及H.264、MPEG-1/2/4、MJPEG等编码标准的数字IP流媒体视频信号的直接输入和处理显示。所有信号源可无限扩展输入（取决于网络交换规模），支持任意规模的拼接墙，突破显示区域的界限，所有信号均可以在全屏范围内任意位置、任意大小开窗口显示，所有视窗均可以任意缩放、任意迭加。

    全数字化高品质图像显示：基于IP网络分布式拼接控制系统，各种信号的编码处理、网络传输、以及解码显示全部采用数字化处理，确保信号没有噪声干扰，并可被无衰减传输至很远的距离，实现高品质图像显示效果。

    分布式架构，系统稳定可靠：整个基于IP网络分布式拼接控制系统的信号处理分散在各个处理模块中，某一台处理模块出现故障只影响该路信号或局部显示，并不影响其它模块的稳定工作，可灵活地将某一路或多路信号切换到其他通道进行显示，有利于整个大屏幕系统的应急显示，具有高度可靠的系统性能。

    信号的共享和异地调用：基于IP网络分布式拼接控制系统是一个完全基于IP网络的全网络系统，基于这一特性，系统即具备了网络具有的互联性，可通过IP网络从一个系统传输信号到另一个系统，使多个大屏幕拼接显示系统之间实现信号源的互联共享，从而实现信号的远程异地互通调用显示，为数字城市、应急指挥等行业提供了领先的解决方案。

    全网络架构，系统安装便捷：基于IP网络分布式拼接控制系统采用全网络架构，各信号处理器之间完全通过网络连接，信号处理器可在信号源和显示设备处最近距离安装，使信号传输线缆最短，充分保证信号图像显示质量。这对于拼接规模较大的显示墙具有重要的意义。

    系统超长无故障时间：基于IP网络分布式拼接控制系统各类处理器均具有超长的平均无故障时间（MTBF），且具有通用性，可简单快速地更换掉故障处理器，使MTTR（平均故障维护时间）缩到极短，更换处理器时不会影响网络正常运行，实现真正的热插拔。

    系统扩展性强：基于IP网络分布式拼接控制系统的各类处理模块均可根据实际需要随时任意增加，必要时增加交换机，从而增强整个系统的扩展能力。不需对扩展应用进行二次开发，降低系统扩展费用。

    绿色环保：基于IP网络分布式拼接控制系统中所有输入处理器间的联接均采用CAT网络电缆，与传统的传输模拟信号的多轴线缆及传输DVI数字信号的光纤延长线相比，极大地降低了指挥控制中心的布线成本。同时，减少模拟电缆的使用意味着减少了其在制造中和废弃后对环境的污染。

    简捷直观的控制操作：基于IP网络分布式拼接控制系统控制软件采用B/S架构，为信号输入、输出及显示设备的管理及控制提供了简单、直观的图形操作界面。并可对显示内容进行预案设置、存储和调用，并且可以设置显示预案自动定时执行。支持远程网络控制，支持大屏幕分区管理，支持多人同时对大屏幕进行调度和管理，支持多级管理权限划分。

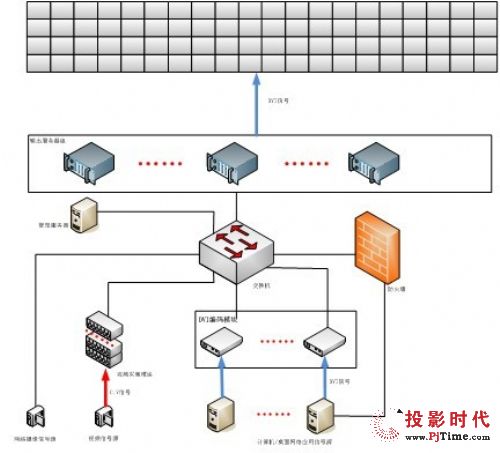

GQY基于IP网络分布式拼接控制系统图

    系统架构描述：

    1．输出端采用服务器架构，单台输出支持至24路

    2．输入端采用采集模块，工业化生产，稳定可靠，升级方便

    3．输出端一般可直接解码流媒体摄像以及桌面应用信号

    系统优势：

    1．兼顾考虑到架构1和架构2 的优缺点，前端采用编码模块结构，后端采用最大每台支持24路输出X86服务器架构

    2．前端采用编码模块，解决了架构2的分布式部署问题，便于分布式系统的实施。

    3．后端采用X86服务器架构，解决了架构1的不适用于网络摄像信号接入的问题，同时利用强大的处理器以及多屏输出，解决了架构2的设备节点多以及多设备间同步性问题。同时选择了windows系统，也使得用户较易维护和使用。

    4．计算机采用JPEG编码，延时几乎为0，用户可直接面对大屏幕即时操作。计算机信号输入端采用采集盒方式，每个采集盒处理一路RGB信号，采集盒体积小，分布式部署灵活。

    5.GQY分布式网络图像处理显示系统克服了传统集中式控制大屏幕拼接显示系统控制信号和处理能力的局限性，将为应用领域带来革命性的改变，成为当今大屏幕显示领域最先进、安全的信号处理方式。GQY分布式网络图像处理系统在大屏幕拼接领域的应用真正迎合了市场的发展趋势，将为整个行业带来前所未有的益处。

    GQY基于IP网络分布式拼接控制系统克服了传统集中式控制大屏幕拼接显示系统控制信号和处理能力的局限性，将为应用领域带来革命性的改变，成为当今大屏幕显示领域最先进、安全的信号处理方式。GQY基于IP网络分布式拼接控制系统在大屏幕拼接领域的应用真正迎合了市场的发展趋势，将为整个行业带来前所未有的益处。
