凯新创达万能混合矩阵助力山东省公安厅机场公安局

    近日，北京凯新创达科技发展有限公司凭借自己的实力和专业的技术成功服务于山东省公安厅机场公安局，在其高清多媒体会议系统中成功应用了凯新创达S-Mix系列插卡型万能混合矩阵。

    山东省公安厅机场公安局是省公安厅的直属公安局，主要负责济南国际机场的治安交通管理、刑事案件侦破，以及防范和处置机场重大暴力性犯罪和恐怖活动等工作，同时负有对省内民用机场公安机关业务工作的指导职能。

    随着管理信息化的高速发展，机场公安局为了防范突发事件，对重大犯罪事件可以做到及时快速反应，需要建设一套远程高清视频会议系统，以满足快速处理犯罪事件及与上级及时沟通学习的需要。

    项目概述

    山东省公安厅机场公安局的高清会议系统建设新建会议系统。本会议系统要求实现远程会议、全高清数字显示视频、数模高标混合视频切换、数字会议、音频处理系统、智能中央控制等功能。

    在本系统存在3GSD、HDMI、VGA等信号，信号类型的多样性必然影响系统中信号的兼容性，所以本系统最大也最重要的是视频的兼容和信号路由处理。同时系统中需要将输出的信号通过降频或倍线以适应不同的显示设备和终端。

    S-Mix在系统的成功应用

    凯新创达在进行山东省公安厅机场公安局远程高清会议室系统设计时根据客户需求和实际情况，遵循数字化、网络化、高度集成化、智能化和模块化五大设计原则，力求做到操作简单方便、维护简洁、扩张轻松。

    在山东省公安厅机场公安局会议系统中，高清数字视频系统是整个系统中核心亮点。本会议系统中采用了数字全高清系统，可以支持当今最流行的1080P@60HZ，16：9制式的HDTV设计标准，并可以兼容计算机显示VASE标准，并将高清摄像机、DVD、PC电脑、电视机、监视器等视频源和视频显示设备很好的兼容，还可以根据中央控制系统对整个系统进行智能化管理，并进行无人值守和一键启动功能。

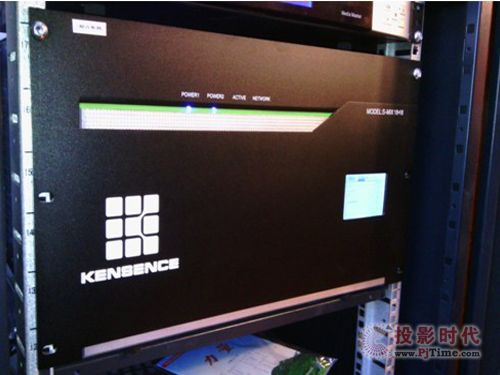

    图四：机柜中正在工作的S-Mix

    信号的兼容性

    本系统核心技术是采用HDMI高清视频技术，实现HDCP的自动认证功能和EDID自动读取功能，所有数字HDMI信号可以实现即插即拔。在信号传输上，我们采用HDMI专用线缆；在解决系统信号兼容问题时，我们采用KENSENCE的S-Mix系列矩阵。S-Mix矩阵可以支持任意信号输入输出，将模拟信号VGA/CVBS/YPbPr和数字HDMI/DVI任意互转，分辨率任意设置，可以完美解决各种信号的兼容问题。例如：在本系统中数字高清摄像机输出信号为1080P@60HZ或720P@60Hz、PC电脑输出信号为1024*768@60Hz、远程会议终端信号为1080p@60Hz、DVD高清信号1080P60Hz。整个系统中视频格式和分辨率不同，需要在设计系统时考虑每种信号的兼容性。我们采用KENSENCE的S-Mix系列矩阵将各种信号分辨率进行兼容，并将各种模拟信号、数字信号任意互转，让显示效果打到最佳。

    音频解嵌

    矩阵自带音频解签功能，可以将数字信号HDMI和3GSDI信号里面的音频解嵌3.5mm音频。系统中通过S-Mix矩阵将蓝光DVD和数字高清机顶盒输出的HDMI信号的音频解嵌出来，然后输送到音频系统中，使音频得到完美还原。这样简化了系统设计，客户不必为了将数字视频信号中音频解嵌而再增加解码设备，同时也节省了成本。

    控制备份

    在一般的高清视频会议系统在使用时主要是由中控系统进行控制，但如果中控系统出现故障不能进行控制时，则其他的设备只能进行手动操作，如出现这样的问题，会议室管理人员难免会手忙脚乱。面对这样的问题，系统中采用的凯新创达的S-Mix矩阵不仅有可已通过中控主机控制的RS232接口，同时还有通过电脑软件控制的LAN口，在中控出现故障时，可以用LAN对矩阵继续进行控制，不影响矩阵的控制，同时控制软件支持输入输出端口名称的更改，方便客户操作。

    信号远距离传输

    此系统中传输线缆主要采用的是HDMI或DVI线，由于部分设备距离较远而HDMI和DVI线缆传输距离又很近，采用HDMI或DVI线缆传输数字高清信号就变得行不通。系统采用凯新创达的S-Mix混合矩阵，矩阵内部采用的高带宽矩阵开关芯片，具有信号远驱动功能，使得项目中信号传输衰减降至最低，可以确保HDMI和DVI信号得到远距离传输。

    信号切换

    在会议当中如果信号切换黑屏是让人相当恼火的事情，特别是在重大会议或现场直播时，如出现切换黑屏现象就是会议事故了。此系统中采用S-Mix矩阵最大的特色就是“0”秒切换，在视频会议中，切换不同的摄像头，调用不同的场景，不会有黑屏或蓝屏的现象以影响视频会议的质量，保证会议完美进行。

    电源备份

    此项目的会议室为山东省公安厅机场公安局使用极频繁的会议室，凯新创达的S-Mix混合矩阵采用双电源冗余备份，既为会议的正常召开提供了保证，同时也大大提高系统的稳定性和可靠性。

    客户的评价

    项目建成后，S-Mix的矩阵在系统中完美的运行，使得系统的显示效果大大超出了预期，保证了会议的正常运行，也提高了会议的工作效率，它的稳定性在近一年多来的时间也得到充分的验证，对此山东省公安厅机场公安局表示非常满意。
